Sada 2 ks pohledových bočních lišt pro vestavnou chladničku

Tato sada dvou pohledových bočních lišt pro vestavnou chladničku je originální instalační díl B/S/H/ s kódem 23001273. Je určena pro vybrané vestavné chladničky a kombinované chladničky podle přesného katalogového přiřazení výrobce a úplného modelového označení E-Nr.

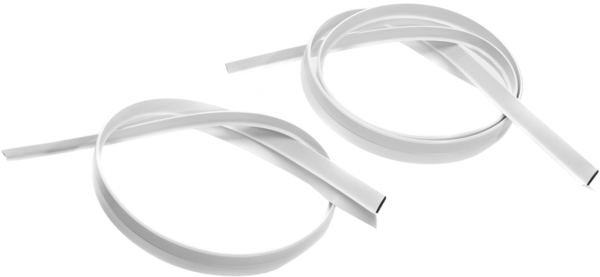

Sada obsahuje 2 magnetické boční profily, které se používají u vestavby spotřebiče do nábytkové skříně s bočními stěnami o tloušťce 16 mm. Lišty pohledově zakrývají boční přechody a mezery mezi tělem vestavné chladničky a nábytkovou konstrukcí.

Po správném nasazení pomáhají vytvořit čisté a dokončené boční napojení spotřebiče na okolní nábytek. Současně omezují přímý pohled do instalační mezery mezi chladničkou a bočnicí skříně.

Lišty mají magnetické provedení, takže se upevňují k odpovídajícím kovovým částem spotřebiče bez běžného šroubování po celé jejich délce. Přesný směr nasazení a umístění se musí řídit instalační dokumentací konkrétní chladničky.

Jedna objednací jednotka obsahuje jednu kompletní sadu se dvěma lištami. Údaj výrobce „balení 1 kus“ označuje jedno balení celé sady, nikoli pouze jeden samostatný profil.

K čemu slouží a kdy je potřeba výměna?

Mezi bokem vestavného spotřebiče a nábytkovou bočnicí zůstává konstrukční instalační prostor. Pohledové lišty tento prostor překrývají a vytvářejí upravený přechod mezi chladničkou a nábytkem.

Sada může být potřebná zejména v těchto případech:

• Probíhá první instalace vestavné chladničky do nábytkové skříně.
• Původní pohledové boční lišty ve vestavbě chybějí.
• Některá z lišt je prasklá, roztržená nebo deformovaná.
• Lišta již nedrží rovně podél boční strany spotřebiče.
• Magnetická část je poškozená nebo se odděluje od pohledového profilu.
• Profil byl poškozen při vyjímání chladničky z nábytkové skříně.
• Lišta byla nesprávně zkrácena nebo upravena.
• Boční instalační mezera zůstává viditelná.
• Původní profil je zvlněný, zkroucený nebo trvale přehnutý.
• Spotřebič byl přemístěn do jiné vestavné skříně.
• Starší díl 00713005, 00712805, 00712191 nebo 00239294 má být nahrazen aktuální sadou 23001273.

Viditelná nerovnoměrná mezera nemusí být způsobena pouze lištou. Příčinou může být také nesprávně vyrovnaný spotřebič, deformovaná nábytková skříň nebo nevhodná vzdálenost mezi chladničkou a bočnicí.

Vlastnosti a výhody

Tato originální sada B/S/H/ je určena pro odpovídající způsob vestavby vybraných chladniček. U katalogově kompatibilního spotřebiče:

• Pohledově zakrývá boční instalační mezery.
• Vytváří upravený přechod mezi spotřebičem a nábytkem.
• Obsahuje dvě lišty rozdílných délek.
• Je určena pro nábytkové bočnice o tloušťce 16 mm.
• Využívá magnetické upevnění k odpovídající konstrukci spotřebiče.
• Umožňuje opětovné sejmutí při servisní demontáži chladničky.
• Nahrazuje několik starších originálních provedení.
• Dodává se jako jedna kompletní sada dvou bočních profilů.

Provedení, délky a obsah balení

Díl 23001273 je v katalozích označován jako sada bočních pohledových lišt, sada magnetických profilů, dekorační boční profily, Magnetkeder Set nebo side cover set.

• Katalogové číslo BSH: 23001273
• Výrobce: B/S/H/
• Určení: vybrané vestavné chladničky a kombinované chladničky
• Typ dílu: pohledové boční magnetické profily
• Určená tloušťka nábytkové bočnice: 16 mm
• Počet profilů v sadě: 2 ks
• Délka kratšího profilu: přibližně 911 mm
• Délka delšího profilu: podle jazykové verze oficiálního katalogu 1114 nebo 1410 mm
• Nahrazené díly: 00713005, 00712805, 00712191 a 00239294
• Obsah balení: 1 sada obsahující 2 magnetické boční lišty

Oficiální anglické a španělské katalogy uvádějí délky 1114 a 911 mm. Německé a rakouské katalogy však uvádějí délky 1410 a 911 mm. Před případným zkracováním proto doporučujeme fyzicky přeměřit dodané profily a porovnat je s původními díly.

Pro kompatibilitu není rozhodující pouze délka. Důležitý je také profil lišty, její magnetické provedení, orientace a konstrukce bočního přechodu konkrétního spotřebiče.

Umístění ve vestavné skříni

Profily se umísťují podél bočních přechodů mezi tělem vestavné chladničky a nábytkovými bočnicemi.

Jejich přesná poloha závisí na konstrukci spotřebiče a může navazovat na:

• Boční kovovou stěnu chladničky.
• Přední hranu nábytkové bočnice.
• Horní nebo spodní instalační části.
• Prostor kolem chladicí a mrazicí části spotřebiče.

Rozdílné délky profilů odpovídají rozdílným výškám nebo částem bočního přechodu. Lišty proto nelze bez ověření vzájemně zaměnit.

Magnetické upevnění

Lišty jsou v oficiálním katalogu popsány jako magnetické profily. Magnetická část umožňuje přichycení k určené kovové ploše spotřebiče.

Před nasazením zkontrolujte:

• Zda je kovová dosedací plocha čistá.
• Zda na ní nejsou zbytky lepidla nebo mastnota.
• Zda není profil překroucený.
• Zda magnetická část probíhá rovnoměrně po délce lišty.
• Zda lišta správně zakrývá instalační mezeru.
• Zda nepřekáží pohybu dveří nebo nábytkového čela.

Magnetický profil není vhodné dodatečně připevňovat náhodně umístěnými vruty. Mohlo by dojít k poškození skříně spotřebiče, chladicího systému nebo povrchové úpravy.

Nejedná se o montážní držák chladničky

Díl 23001273 má především pohledovou a krycí funkci. Není určen jako hlavní nosný nebo bezpečnostní prvek pro upevnění chladničky do skříně.

Spotřebič musí být samostatně upevněn pomocí montážních držáků, lišt, šroubů a dalších prvků předepsaných instalačním návodem.

Boční pohledové profily nenahrazují:

• Horní upevňovací lištu.
• Boční montážní úhelníky.
• Šrouby pro upevnění ke skříni.
• Dveřní závěsy.
• Kluzné prvky nábytkového čela.
• Vyrovnávací nožičky spotřebiče.

Nejedná se o těsnění dveří

Přestože může být profil v některých obecných prodejních katalozích označen jako boční těsnicí lišta, nejde o obvodové magnetické těsnění dveří chladničky.

Dveřní těsnění:

• Je upevněno přímo po obvodu dveří.
• Utěsňuje chladicí prostor při zavření.
• Má jiný tvar, funkci a katalogové číslo.

Díl 23001273 naproti tomu slouží k pohledovému zakrytí bočního prostoru vestavby.

Nejedná se o dekor nábytkových dveří

Lišty nejsou součástí nábytkového čela dveří a nenahrazují jeho boční hranu nebo olepení.

Nejedná se ani o:

• Madlo chladničky.
• Profil skleněné police.
• Vodicí lištu zásuvky.
• Ventilační mřížku.
• Soklovou lištu kuchyňské linky.
• Krycí profil dveřního závěsu.

Nahrazené originální díly

Aktuální sada 23001273 nahrazuje podle oficiálních katalogů následující starší originální čísla:

• 00713005
• 00712805
• 00712191
• 00239294

Starší číslo může být uvedeno v servisním rozkresu, instalační dokumentaci, na původním obalu nebo na dokladu z předchozí opravy.

Nová sada může proti staršímu provedení vykazovat drobné konstrukční nebo vzhledové rozdíly. Rozhodující je potvrzení náhrady výrobcem pro úplné E-Nr. konkrétního spotřebiče.

Kontrola před objednáním

Před objednáním zkontrolujte přesné označení vestavné chladničky a porovnejte původní profily s produktovým vyobrazením.

Prověřte zejména:

• Počet původních lišt.
• Délku každého profilu.
• Tvar průřezu.
• Provedení magnetické části.
• Umístění profilů ve vestavbě.
• Tloušťku nábytkových bočnic.
• Stav bočních ploch spotřebiče.
• Případné starší katalogové číslo.

Lišty neobjednávejte pouze podle přibližné délky. Podobné profily mohou mít jinou šířku, tvar nebo polohu magnetické části.

Doporučení k montáži

Před manipulací spotřebič vypněte a odpojte od elektrické sítě, pokud bude nutné chladničku povysunout z nábytkové skříně.

Při instalaci doporučujeme:

• Vyfotografovat původní umístění obou lišt.
• Rozlišit delší a kratší profil.
• Očistit boční kovové plochy spotřebiče.
• Lišty před nasazením narovnat a volně rozvinout.
• Přikládat je postupně od jednoho konce.
• Zabránit vzniku vln, zkroucení a mezer.
• Zkontrolovat rovnoměrné zakrytí boční spáry.
• Ověřit volné otevírání dveří.

Lišty nezkracujte před ověřením správné polohy. Nesprávně zkrácený profil již nemusí zakrýt celý požadovaný prostor.

Pokud je podle instalačního návodu zkrácení dovoleno, nejprve označte přesnou délku a proveďte čistý kolmý řez vhodným nástrojem.

Čištění a údržba

Pohledové lišty čistěte měkkým hadříkem a jemným prostředkem vhodným pro vnější části spotřebiče.

Nepoužívejte:

• Kovovou drátěnku.
• Ostrou škrabku.
• Abrazivní čisticí prášky.
• Aceton nebo silná rozpouštědla.
• Koncentrované kyselé nebo alkalické prostředky.
• Nástroje, které mohou poškodit magnetickou část.

Při čištění dávejte pozor, aby se lišta neodtrhla nebo nevytáhla ze správné polohy. Po čištění ji znovu rovnoměrně přitlačte k dosedací ploše.

Kompatibilita

Díl 23001273 je určen pro vybrané vestavné chladničky a kombinované chladničky s odpovídajícím způsobem instalace do nábytku s bočnicemi o tloušťce 16 mm.

Žádné konkrétní kompatibilní spotřebiče ani modelové řady zde nejsou vypisovány.

Podobné boční profily se mohou shodovat barvou a délkou, ale lišit se tvarem průřezu, magnetickou částí a způsobem umístění.

Rozdíly mohou existovat také mezi jednotlivými výrobními indexy stejného základního označení spotřebiče.

Kompatibilitu je nutné vždy ověřit podle úplného modelového označení E-Nr. a výrobního indexu uvedeného za lomítkem.

Upozornění před objednáním

Před objednáním si prosím ověřte kompatibilitu sady podle přesného modelového označení E-Nr. vaší vestavné chladničky. Rozhodující je také výrobní index uvedený za lomítkem.

Díl 23001273 představuje jednu kompletní sadu obsahující 2 originální magnetické boční pohledové lišty B/S/H/.

Profily jsou určeny pro boční stěny nábytkové skříně o tloušťce 16 mm.

Kratší profil má podle oficiálních katalogů délku přibližně 911 mm.

U delšího profilu se oficiální jazykové verze katalogu rozcházejí: uvádějí 1114 nebo 1410 mm. Před zkrácením nebo montáží proto doporučujeme fyzickou kontrolu dodané sady.

Aktuální sada nahrazuje starší originální čísla 00713005, 00712805, 00712191 a 00239294.

Nejedná se o těsnění dveří ani o nosnou montážní sadu pro upevnění spotřebiče.

Šrouby, držáky, závěsy a další instalační prvky nejsou automaticky součástí balení.

Rozhodující je vždy katalogové přiřazení dílu 23001273 ke kompletnímu označení spotřebiče uvedenému na jeho typovém štítku.
