Sada závěsů dveří vestavné chladničky

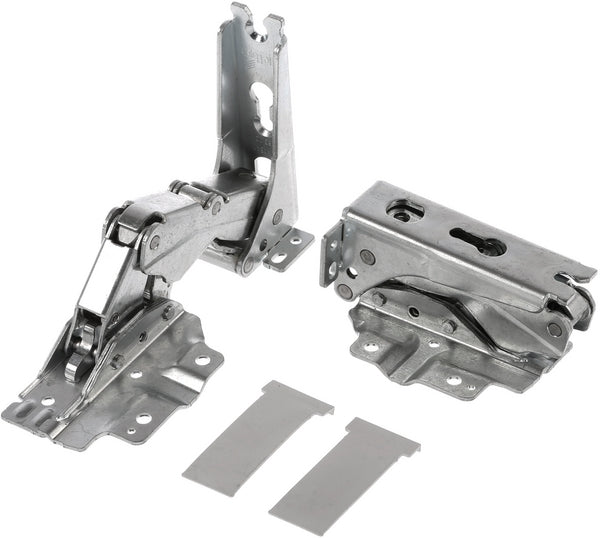

Originální sada dveřních závěsů B/S/H/ 12022962 je mechanický náhradní díl určený pro vybrané vestavné chladničky a kombinované chladničky Bosch a Siemens.

Sada obsahuje dva ploché kovové závěsy, které společně nesou dveře spotřebiče a připojené nábytkové čelo. Zajišťují jejich správné vedení, otevírání, zavírání a přitlačení těsnění dveří ke skříni chladničky.

Výrobce díl označuje jako Flachscharnier Set, tedy sadu plochých závěsů. V katalozích se lze setkat také s názvy sada pantů, dveřní panty, nábytkové závěsy, závěsy vestavné chladničky nebo hinge set.

Sada je určena pro vybrané vestavné chladničky, u kterých jsou dveře spotřebiče a nábytkové čelo neseny přímo závěsovým systémem chladničky. Nejde o běžný pant kuchyňské skříňky ani o posuvný spojovací mechanismus dveří.

Výrobce pro tuto závěsovou sestavu uvádí maximální hrubou hmotnost dveří 62,5 kg. Do zatížení se započítává kompletní dveřní sestava včetně nábytkového čela, vnitřních dveřních přihrádek a jejich obsahu.

Katalogové číslo 12022962 se dodává jako 1 sada obsahující 2 kovové závěsy. Jednotlivé závěsy jsou konstrukčně přizpůsobeny společnému použití na horní a dolní pozici dveří.

Ve veřejném katalogu B/S/H/ není výslovně potvrzeno, že jsou součástí sady také upevňovací šrouby nebo omezovací kolík. Výrobce samostatně odkazuje na omezovací kolík 00624562 a doporučuje použít šroub 00627514. Před zahájením montáže proto zkontrolujte skutečný obsah balení a stav původního montážního materiálu.

K čemu dveřní závěsy slouží?

Závěsy spojují dveře vestavné chladničky s pevnou skříní spotřebiče. Současně nesou hmotnost dveří, nábytkového čela a potravin uložených ve dveřních přihrádkách.

Sada závěsů pomáhá:

• udržovat dveře ve správné výšce a poloze,
• vést dveře při otevírání a zavírání,
• přenášet hmotnost dveří do konstrukce spotřebiče,
• udržovat nábytkové čelo ve správné poloze vůči okolní kuchyňské lince,
• přitlačovat dveřní těsnění rovnoměrně ke skříni chladničky,
• omezovat samovolné klesání nebo vychylování dveří,
• udržovat správnou mezeru mezi dveřmi a okolním nábytkem,
• umožňovat plynulé otevření dveří bez drhnutí o korpus kuchyňské skříňky.

Závěsy nemají pouze nosnou funkci. Jejich geometrie ovlivňuje také konečnou polohu dveří a přítlak magnetického těsnění.

Ploché závěsy vestavné chladničky

Díl 12022962 tvoří sada dvou plochých kovových závěsů. Tento typ závěsu se používá uvnitř vestavného prostoru a při zavřených dveřích je převážně skrytý.

Závěsový systém musí současně:

• unést hmotnost dveří a nábytkového panelu,
• umožnit otevření dveří v předepsaném úhlu,
• udržet dveře v přesné ose,
• zabránit kontaktu dveří s okolním nábytkem,
• zajistit dostatečný přítlak dveřního těsnění,
• odolávat opakovanému otevírání během celé životnosti spotřebiče.

Sadu nelze nahradit běžnými nábytkovými panty. Závěsy chladničky mají specifickou geometrii, nosnost, montážní otvory a pohybovou dráhu.

Obsah sady

Pod katalogovým číslem 12022962 se dodává:

• 1 sada dveřních závěsů
• 2 kovové ploché závěsy

Odborné katalogy uvádějí dvojici závěsů s výrobním značením:

• Hettich BN10547 / 18311
• Hettich BN10546 / 18312

Značení na aktuálně dodaných dílech se může podle výrobní série nebo dodavatele mírně lišit. Rozhodující je katalogové číslo B/S/H/ 12022962 a přiřazení ke konkrétnímu spotřebiči.

Veřejný popis výrobce nepotvrzuje jako součást balení:

• upevňovací šrouby,
• omezovací kolík,
• montážní desky nábytkového čela,
• kryty závěsů,
• plastové záslepky,
• vymezovací podložky,
• montážní šablonu.

Před demontáží starých závěsů proto doporučujeme nový díl rozbalit a ověřit, zda máte k dispozici veškerý potřebný montážní materiál.

Omezovací kolík 00624562

Oficiální popis B/S/H/ u závěsové sady uvádí omezovací kolík ve zkráceném tvaru 624562. Úplné katalogové označení odpovídá číslu 00624562.

Omezovací kolík může podle konstrukce spotřebiče sloužit k omezení maximálního úhlu otevření dveří. Používá se zejména v situacích, kdy by úplné otevření mohlo způsobit:

• náraz dveří do stěny,
• kontakt s vedlejší kuchyňskou skříňkou,
• náraz madla do okolního nábytku,
• poškození nábytkového čela,
• nadměrné namáhání závěsů,
• kontakt dveří s pracovní deskou nebo jinou překážkou.

Omezovací kolík nepoužívejte automaticky bez ověření servisního postupu. Jeho použití a poloha závisí na konkrétním spotřebiči, směru otevírání a uspořádání kuchyňské linky.

Ve veřejném katalogu není potvrzeno, že je kolík 00624562 součástí balení závěsů 12022962.

Doporučený šroub 00627514

Oficiální katalog B/S/H/ k závěsům uvádí pokyn použít šroub 00627514.

Správný šroub je důležitý zejména kvůli:

• odpovídajícímu průměru závitu,
• správné délce,
• tvaru a velikosti hlavy,
• pevnosti materiálu,
• bezpečnému dotažení závěsu,
• omezení rizika poškození montážního otvoru.

Nevhodný nebo příliš dlouhý šroub může poškodit konstrukci spotřebiče, závěs nebo okolní díly. Příliš krátký šroub nemusí přenášet požadované zatížení dveří.

Šroub 00627514 není ve veřejném popisu výslovně uveden jako součást dodávky závěsové sady. Před montáží ověřte obsah balení a stav původních šroubů.

Maximální hmotnost dveří 62,5 kg

Výrobce u závěsové sady uvádí hrubou hmotnost dveří 62,5 kg. Jde o celkové zatížení působící na oba závěsy.

Do celkové hmotnosti se může započítávat:

• hmotnost samotných dveří spotřebiče,
• hmotnost nábytkového čela,
• madlo nábytkových dveří,
• dveřní přihrádky,
• lahve a potraviny uložené ve dveřích,
• další prvky připevněné k dveřní sestavě.

Maximální hmotnost není doporučením dveře takto zatěžovat. Jde o konstrukční limit celé správně namontované závěsové sestavy.

Pokud je použito mimořádně těžké nábytkové čelo, musí být jeho hmotnost ověřena již při instalaci spotřebiče.

Provedení bez tlumeného dovírání

Odborné katalogy uvádějí závěsy 12022962 jako netlumené provedení bez funkce soft-close.

To znamená, že sada sama neobsahuje hydraulický nebo mechanický tlumič, který by v závěrečné fázi automaticky zpomaloval zavírání dveří.

Plynulost pohybu závisí zejména na:

• mechanickém stavu závěsů,
• správném vyrovnání dveří,
• hmotnosti dveřní sestavy,
• stavu těsnění dveří,
• správné instalaci chladničky v nábytkové skříni.

Pokud původní závěsy obsahují viditelný tlumicí mechanismus nebo je spotřebič vybaven aktivním soft-close systémem, ověřte katalogovou kompatibilitu zvlášť pečlivě.

Kdy může být potřeba výměna?

Výměna závěsů může být potřebná zejména tehdy, když:

• dveře viditelně klesly,
• horní a dolní mezera kolem dveří není rovnoměrná,
• nábytkové čelo se dotýká okolního korpusu,
• dveře při otevírání nebo zavírání drhnou,
• dveře nelze správně dovřít,
• těsnění nedoléhá po celém obvodu,
• dveře se po zavření znovu pootevřou,
• závěs má nadměrnou mechanickou vůli,
• je některé rameno závěsu ohnuté nebo prasklé,
• jsou čepy nebo kloubové spoje výrazně opotřebené,
• se při pohybu ozývá kovové lupání, praskání nebo cvakání,
• se z kloubu uvolňují kovové částice,
• je závěs poškozený korozí,
• došlo k deformaci po nárazu do otevřených dveří,
• byly dveře dlouhodobě nadměrně zatížené,
• se některý závěs oddělil od skříně nebo dveří.

Pokud je poškozen pouze jeden závěs, je obvykle vhodné vyměnit kompletní dvojici. Druhý závěs bývá vystaven stejnému počtu pracovních cyklů a může být rovněž opotřebený.

Možné projevy opotřebených závěsů

Opotřebení se může projevovat například:

• svěšenými dveřmi,
• větší mezerou v horní nebo dolní části,
• nakloněným nábytkovým čelem,
• nerovnoměrným přítlakem dveřního těsnění,
• únikem chladného vzduchu,
• tvorbou námrazy nebo kondenzace kolem dveří,
• častějším spínáním kompresoru,
• vyšší spotřebou elektrické energie,
• obtížným otevřením nebo zavřením dveří,
• drhnutím dveří o okolní nábytek,
• kovovým praskáním při pohybu,
• samovolným pohybem dveří v některých polohách.

Nedostatečné dovření nemusí automaticky způsobovat závěs. Podobný problém může vzniknout také kvůli znečištěnému nebo deformovanému těsnění, nevhodnému vyrovnání spotřebiče, překážce uvnitř chladničky nebo špatně nastavenému nábytkovému čelu.

Vlastnosti

• Výrobce: B/S/H/
• Katalogové číslo: 12022962
• Typ dílu: sada plochých dveřních závěsů
• Další označení: sada pantů nebo Flachscharnier Set
• Určení: vybrané vestavné chladničky a kombinované chladničky
• Počet závěsů: 2 kusy
• Provedení: sada horního a dolního závěsu
• Materiál: kov
• Barva: kovová, stříbrná
• Tlumené zavírání: ne
• Soft-close: ne
• Maximální hrubá hmotnost dveří: 62,5 kg
• Orientační rozměry jednoho závěsu: přibližně 95 × 58 × 42 mm
• Možné označení prvního závěsu: Hettich BN10547 / 18311
• Možné označení druhého závěsu: Hettich BN10546 / 18312
• Omezovací kolík uváděný výrobcem: 00624562
• Doporučený šroub: 00627514
• Obsah balení: 1 sada, celkem 2 závěsy
• Starší nahrazované číslo: nebylo spolehlivě potvrzeno

Rozměry jsou orientační údaje odborných katalogů. Jednotlivé závěsy mohou mít vzájemně odlišný tvar a rozměry podle své horní nebo dolní montážní pozice.

Provedení a rozměry

Každý závěs se skládá z několika vzájemně propojených kovových ramen a kloubových čepů. Při otevírání se jednotlivá ramena pohybují po přesně určené dráze.

Odborné katalogy uvádějí orientační rozměry:

• Délka: přibližně 95 mm
• Šířka: přibližně 58 mm
• Výška: přibližně 42 mm

Rozměry slouží pouze jako pomocný údaj. O kompatibilitě rozhoduje především:

• geometrie pohyblivých ramen,
• rozteč montážních otvorů,
• poloha upevňovacích bodů,
• horní nebo dolní provedení závěsu,
• úhel otevření,
• nosnost sestavy,
• způsob připojení nábytkového čela,
• katalogové přiřazení podle úplného E-Nr. chladničky.

Podobně vypadající závěs se stejnými základními rozměry nemusí být použitelný. I malý rozdíl v poloze čepu nebo délce ramena může změnit dráhu dveří a zabránit jejich správnému dovření.

Rozdíl mezi pevným a posuvným spojením dveří

Vestavné chladničky mohou používat dva základní způsoby spojení dveří spotřebiče s nábytkovým čelem.

Pevné spojení dveří:

• nábytkové čelo je upevněno přímo k dveřím chladničky,
• celou sestavu nesou závěsy spotřebiče,
• nábytkové a spotřebičové dveře se pohybují jako jeden celek,
• závěsy musí unést hmotnost kompletní sestavy.

Posuvné spojení dveří:

• nábytkové dveře mají vlastní panty kuchyňské skříňky,
• dveře spotřebiče a nábytkové čelo spojují posuvné lišty,
• obě části se při otevírání vzájemně posouvají.

Sada 12022962 není univerzální náhradou posuvných lišt ani běžných pantů kuchyňské skříňky.

Kontrola před objednáním

Před objednáním zkontrolujte:

• úplné E-Nr. chladničky,
• výrobní index uvedený za lomítkem,
• katalogové přiřazení dílu 12022962,
• zda spotřebič používá dvojici plochých závěsů,
• tvar horního i dolního původního závěsu,
• rozteč montážních otvorů,
• výrobní značení na původních závěsech,
• zda původní závěsy nemají tlumené dovírání,
• stav montážních šroubů,
• případnou potřebu omezovacího kolíku 00624562.

Nespoléhejte pouze na vzhled závěsů. Výrobce používá u různých generací vestavných chladniček několik konstrukčně podobných systémů.

Kontrola před demontáží

Než původní závěsy demontujete, zkontrolujte, zda problém skutečně způsobují závěsy.

Ověřte:

• zda je chladnička správně vyrovnaná,
• zda je spotřebič pevně upevněný v nábytkové skříni,
• zda nábytkové čelo není uvolněné,
• zda jsou dotažené montážní šrouby,
• zda dveřní těsnění není deformované nebo znečištěné,
• zda uvnitř dveří nepřekáží vysoká nádoba nebo přihrádka,
• zda dveře nejsou nadměrně zatížené lahvemi,
• zda je vůle skutečně uvnitř kloubů závěsů.

Pokud jsou závěsy pouze uvolněné, může být někdy možné obnovit jejich správnou funkci dotažením předepsaných šroubů. Poškozený závit nebo montážní otvor však musí být odborně opraven.

Doporučení k výměně celé sady

Sada obsahuje dva závěsy, protože oba pracují společně a sdílejí zatížení dveří.

Výměna pouze jednoho starého závěsu může způsobit:

• rozdílnou tuhost horní a dolní části,
• nerovnoměrné rozložení zatížení,
• nesprávnou dráhu dveří,
• rychlejší opotřebení zbývajícího starého závěsu,
• obtížnější konečné seřízení dveří.

Pokud výrobce dodává závěsy jako společnou sadu, doporučuje se vyměnit oba současně.

Doporučení k montáži

Výměna závěsů vyžaduje demontáž nábytkového čela nebo jeho bezpečné podepření. Dveřní sestava může být velmi těžká. Montáž proto doporučujeme provádět ve dvou osobách nebo ji svěřit kvalifikovanému servisnímu technikovi.

Před zahájením práce:

• vypněte chladničku,
• odpojte síťovou vidlici ze zásuvky,
• vyjměte potraviny z dveřních přihrádek,
• vyjměte lahve a jiné těžké předměty,
• podle potřeby demontujte dveřní přihrádky,
• zajistěte nábytkové čelo proti pádu,
• připravte stabilní podpěru pod dveře,
• zdokumentujte polohu původních závěsů a montážních prvků,
• zkontrolujte obsah nové sady.

Dveře nesmí během demontáže viset pouze na jednom závěsu. Mohlo by dojít k deformaci dveří, poškození zbývajícího závěsu nebo pádu celé sestavy.

Obecný postup výměny

Přesný postup se liší podle konstrukce chladničky a nábytkové sestavy. Obecně může zahrnovat:

• otevření dveří a sejmutí krytů závěsů,
• označení polohy nábytkového čela,
• podepření dveřní sestavy,
• uvolnění spojovacích prvků nábytkového čela,
• demontáž nebo odklopení nábytkových dveří podle konstrukce,
• uvolnění horního a dolního závěsu,
• sejmutí dveří spotřebiče,
• kontrolu montážních ploch a závitů,
• instalaci obou nových závěsů,
• použití předepsaných šroubů,
• opětovné zavěšení dveří,
• montáž a vyrovnání nábytkového čela,
• kontrolu těsnosti a plynulosti pohybu.

Bez servisní nebo instalační dokumentace konkrétního spotřebiče neodhadujte pořadí demontáže. Některé závěsy jsou po instalaci částečně zakryté montážními lištami nebo nábytkovým čelem.

Bezpečné podepření dveří

Dveřní sestava může mít hmotnost několika desítek kilogramů. Před uvolněním závěsů musí být bezpečně podepřena.

Použijte:

• stabilní výškově odpovídající podpěru,
• ochrannou podložku proti poškrábání,
• druhou osobu, která dveře přidrží,
• pracovní rukavice s dobrou přilnavostí.

Nepoužívejte nestabilní krabice, vratké židle nebo předměty, které se mohou pod zatížením převrátit.

Pád dveří může poškodit:

• nábytkové čelo,
• dveře chladničky,
• podlahu,
• elektrické a ovládací vodiče ve dveřích,
• nové závěsy,
• okolní kuchyňský nábytek.

Montáž horního a dolního závěsu

Dvojice závěsů může být konstrukčně odlišná. Před demontáží si proto označte:

• horní a dolní polohu,
• orientaci směrem ke dveřím a ke skříni,
• polohu jednotlivých šroubů,
• umístění případných podložek,
• polohu omezovacího kolíku.

Horní a dolní závěs vzájemně nezaměňujte, pokud jejich konstrukce není zcela shodná a servisní dokumentace takovou záměnu výslovně nepovoluje.

Kontrola montážních otvorů

Před montáží nových závěsů zkontrolujte:

• zda nejsou otvory vytržené nebo zvětšené,
• zda závity nejsou stržené,
• zda není okolní plech deformovaný,
• zda nejsou montážní plochy popraskané,
• zda ve spoji nezůstaly části starého šroubu,
• zda jsou všechny plochy čisté a rovné.

Nový závěs nebude správně držet v poškozeném montážním otvoru. Takovou závadu je nutné odborně opravit před zavěšením dveří.

Utahování šroubů

Šrouby dotahujte postupně a rovnoměrně. Závěs musí po celou dobu celou plochou dosedat na montážní místo.

Při montáži:

• použijte správný typ a velikost nástroje,
• závit nejprve zachyťte ručně,
• neutahujte jeden šroub úplně před zachycením ostatních,
• nepoužívejte nadměrnou sílu,
• nepoužívejte poškozené nebo zkorodované šrouby,
• dodržujte případný předepsaný utahovací moment.

Nadměrné dotažení může poškodit závit, deformovat závěs nebo montážní plochu.

Seřízení dveří po montáži

Po instalaci závěsů musí být dveře a nábytkové čelo přesně vyrovnány.

Zkontrolujte:

• rovnoměrnou horní a dolní mezeru,
• rovnoběžnost s okolními dvířky kuchyňské linky,
• správnou vzdálenost od vedlejší skříňky,
• plynulé otevření bez drhnutí,
• rovnoměrné přitlačení těsnění,
• úplné dovření bez použití nadměrné síly,
• stabilitu dveří v otevřené poloze,
• správný úhel otevření.

Pokud dveře po montáži visí šikmo, neupravujte jejich polohu ohýbáním závěsů. Použijte pouze seřizovací body určené konstrukcí spotřebiče a nábytkového upevnění.

Kontrola dveřního těsnění

Správně nastavené závěsy musí zajistit rovnoměrný kontakt těsnění se skříní chladničky.

Zkontrolujte celý obvod:

• horní vodorovnou část,
• spodní vodorovnou část,
• stranu u závěsů,
• stranu u madla,
• všechny rohy.

Těsnění nesmí být:

• přehnuté,
• vytažené z drážky,
• sevřené,
• roztržené,
• znečištěné mastnotou nebo zbytky potravin.

Mezera mezi těsněním a skříní může způsobit kondenzaci, námrazu a zvýšenou spotřebu energie.

Kontrola po montáži

Po úplném sestavení několikrát pomalu otevřete a zavřete dveře.

Sledujte:

• zda se pohybují plynule,
• zda se neozývá praskání nebo kovové cvakání,
• zda dveře nikde nedrhnou,
• zda nábytkové čelo nenaráží do okolních skříněk,
• zda jsou všechny šrouby pevné,
• zda závěsy zůstávají ve správné poloze,
• zda dveřní těsnění rovnoměrně doléhá.

Následně chladničku zapněte a po ustálení teploty zkontrolujte, zda se kolem dveří netvoří kondenzace a zda spotřebič udržuje správnou teplotu.

Zatěžování dveřních přihrádek

Po montáži nevkládejte veškerý původní obsah do dveří najednou. Přihrádky zatěžujte postupně a sledujte polohu dveří.

Pro omezení zatížení závěsů:

• nepřetěžujte dveřní přihrádky,
• velké množství těžkých lahví ukládejte podle návodu spotřebiče,
• neopírejte se o otevřené dveře,
• nedovolte dětem věšet se na dveře,
• nepoužívejte otevřené dveře jako odkládací plochu,
• nepřidávejte na nábytkové čelo další těžké prvky bez ověření.

Nadměrné zatížení urychluje opotřebení kloubů a může způsobit svěšení dveří.

Čištění a údržba závěsů

Závěsy nevyžadují běžné rozebírání. Přístupné části lze při vypnutém spotřebiči očistit měkkým suchým nebo mírně navlhčeným hadříkem.

Pravidelně kontrolujte:

• pevnost viditelných šroubů,
• výskyt kovových částic,
• korozi,
• neobvyklou vůli,
• stav krytů,
• plynulost pohybu.

Nepoužívejte:

• agresivní rozpouštědla,
• abrazivní čisticí prostředky,
• parní čistič,
• velké množství vody,
• ocelový kartáč,
• univerzální mazací sprej bez ověření.

Mazání závěsů

Závěsy nemažte běžným kuchyňským olejem, vazelínou ani univerzálním penetračním sprejem, pokud takový postup výslovně nepředepisuje servisní dokumentace.

Nevhodné mazivo může:

• zachytávat prach a nečistoty,
• stékat na těsnění nebo nábytkové čelo,
• poškodit některé plastové části,
• zakrýt příznaky mechanického opotřebení,
• znečistit vnitřní prostor spotřebiče.

Pokud závěs hlasitě vrže nebo se pohybuje nepravidelně, zjistěte nejprve příčinu. Mazání neopraví vydřený čep, deformované rameno ani nadměrnou vůli.

Jak prodloužit životnost závěsů?

• nepřetěžujte dveřní přihrádky,
• neopírejte se o otevřené dveře,
• nepoužívejte dveře jako podpěru nebo pracovní plochu,
• zavírejte dveře plynule,
• zabraňte prudkým nárazům do krajní polohy,
• udržujte spotřebič správně vyrovnaný,
• pravidelně kontrolujte upevnění nábytkového čela,
• při vzniku vůle problém včas řešte,
• používejte případný omezovací kolík podle instalačních podmínek,
• zabraňte kontaktu závěsů s vodou a agresivními čisticími prostředky.

Související díly

Závěsová sada spolupracuje s dalšími částmi dveřního systému:

• Dveře chladničky: nesou vnitřní přihrádky a těsnění.
• Nábytkové čelo: vytváří viditelnou část vestavné sestavy.
• Dveřní těsnění: omezuje únik chladného vzduchu.
• Montážní držáky čela: spojují nábytkový panel s dveřmi spotřebiče.
• Upevňovací šroub 00627514: výrobce jej uvádí pro montáž závěsů.
• Omezovací kolík 00624562: může omezovat maximální úhel otevření.
• Kryty závěsů: zakrývají část montážního systému.
• Montážní lišty a úhelníky: pomáhají vyrovnat nábytkové čelo.
• Upevnění spotřebiče v nábytkové skříni: stabilizuje celou vestavnou sestavu.

Výměna závěsů nevyřeší problém způsobený deformovanými dveřmi, poškozeným těsněním, uvolněným nábytkovým čelem nebo nesprávně instalovanou chladničkou.

Kompatibilita a modelové řady

Sada závěsů 12022962 se používá u vybraných vestavných chladniček a kombinovaných chladniček následujících značek:

• Bosch
• Siemens
• Neff
• Gaggenau
• Constructa
• Balay

V katalogových přiřazeních se sada objevuje zejména u vybraných spotřebičů následujících modelových řad:

• Bosch KIR
• Bosch KIL
• Bosch KIF
• Siemens KI
• Neff KI
• Constructa CK
• Balay 3FI

Jde především o vybrané vysoké a kombinované vestavné chladničky s pevně připojeným nábytkovým čelem.

Výčet obsahuje pouze základní modelové řady. Neznamená, že je sada kompatibilní se všemi spotřebiči uvedené řady.

Mezi jednotlivými výrobními indexy stejné řady mohou být použity:

• jiné závěsové sady,
• závěsy s rozdílnou nosností,
• tlumené nebo netlumené provedení,
• jiný úhel otevření,
• odlišné montážní otvory,
• jiné upevňovací šrouby,
• posuvný systém místo pevného spojení dveří.

Před objednáním vždy zkontrolujte:

• úplné E-Nr. spotřebiče,
• výrobní index uvedený za lomítkem,
• katalogové přiřazení dílu 12022962,
• tvar horního i dolního původního závěsu,
• výrobní značení Hettich, pokud je čitelné,
• provedení bez tlumeného zavírání,
• způsob připevnění nábytkového čela,
• stav šroubů a montážních otvorů,
• případnou potřebu omezovacího kolíku 00624562.

Sada není univerzální pro všechny vestavné chladničky Bosch a Siemens. Konkrétní modely ani E-Nr. kompatibilních spotřebičů nejsou v tomto popisu záměrně vypisovány.

Upozornění

Katalogové číslo 12022962 označuje 1 originální sadu dvou kovových plochých závěsů dveří vestavné chladničky B/S/H/.

Nejedná se o jeden samostatný závěs, běžný nábytkový pant, posuvnou lištu, montážní sadu nábytkového čela ani dveřní těsnění.

Výrobce uvádí maximální hrubou hmotnost dveřní sestavy 62,5 kg.

Sada je podle odborných katalogů v netlumeném provedení bez funkce soft-close.

Výrobce odkazuje na omezovací kolík 00624562 a doporučuje použít šroub 00627514. Ve veřejném popisu však není potvrzeno, že jsou tyto díly součástí balení závěsů.

Před montáží vždy zkontrolujte skutečný obsah balení a připravte odpovídající upevňovací materiál.

Závěsy neupravujte vrtáním, broušením, svařováním, ohýbáním ani rozšiřováním montážních otvorů. Změna geometrie může způsobit nesprávný pohyb nebo pád dveří.

Prasklý nebo nadměrně opotřebený závěs neopravujte lepidlem ani neodborným svařováním. Závěs přenáší vysoké mechanické zatížení a opravený spoj nemusí být bezpečný.

Dveře před uvolněním závěsů vždy bezpečně podepřete. Kompletní dveřní sestava s nábytkovým čelem může být velmi těžká.

Pokud nový závěs nelze namontovat do původních otvorů bez úprav, ověřte katalogovou kompatibilitu. Nepřizpůsobujte závěs ani konstrukci spotřebiče násilím.

Po montáži proveďte důkladné seřízení dveří, kontrolu všech šroubů a kontrolu rovnoměrného dosednutí těsnění.

Před demontáží odpojte chladničku od elektrické sítě. Výměnu těžké dveřní sestavy doporučujeme provádět ve dvou osobách nebo ji svěřit kvalifikovanému servisnímu technikovi.

Dostupné zboží doručujeme obvykle do druhého pracovního dne. Zboží dostupné u dodavatele odesíláme podle aktuální dostupnosti. Přesný termín doručení uvidíte v košíku.

Nepoužité zboží můžete vrátit v zákonné lhůtě. Před vrácením nás prosím kontaktujte, abychom vám pomohli ověřit správný postup a případnou kompatibilitu dílu.
