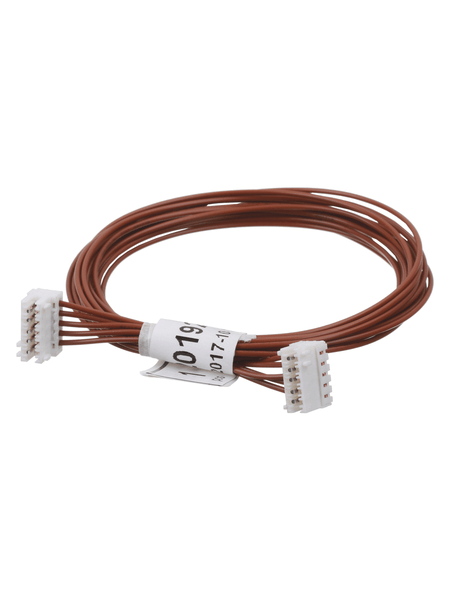

12020367 Kabelové propojení k pračce se sušičkou

Kabelový svazek do pračky se sušičkou

Tento kabelový svazek do pračky a sušičky je originální náhradní díl s kódem 12020367. Je určen pro vybrané pračky se sušičkou, pračky a sušičky Bosch, Siemens, Gaggenau, Constructa, Neff, Balay a další kompatibilní spotřebiče skupiny BSH. Kabelový svazek slouží k propojení elektrických a elektronických částí spotřebiče podle konstrukce konkrétního modelu.

K čemu slouží a kdy je potřeba výměna?

Kabelový svazek je součást vnitřní elektroinstalace spotřebiče. Přenáší napájení nebo signály mezi řídicí elektronikou, ovládacími prvky, senzory, zámkem dveří, čerpadly, topným systémem, motorem, sušicím modulem a dalšími díly podle konkrétního provedení pračky nebo pračky se sušičkou. Správně nepoškozený svazek je důležitý pro bezpečný provoz, spolehlivou komunikaci mezi díly a správnou funkci programů.

Výměnu tohoto dílu obvykle potřebujete v následujících situacích:

• Spotřebič hlásí chybu související s komunikací, senzorem, zámkem, modulem, čerpadlem nebo jinou elektrickou částí.
• Původní kabelový svazek je přerušený, prodřený, spálený, zoxidovaný nebo jinak mechanicky poškozený.
• Konektory jsou uvolněné, poškozené, opálené, zkorodované nebo nedrží správně v protikusu.
• Po opravě jiné části spotřebiče se ukázalo, že původní kabeláž je poškozená nebo nekompletní.
• Spotřebič se chová nepravidelně, program se přerušuje, některé funkce nepracují nebo se chyba objevuje pouze občas.
• Servisní diagnostika potvrdila závadu kabelového svazku, konektorů nebo vnitřního propojení spotřebiče.

Vlastnosti a výhody

Tento originální náhradní díl Bosch / Siemens je vyroben tak, aby odpovídal konstrukčnímu řešení výrobce kompatibilních praček, sušiček a praček se sušičkou. Díky tomu:

• Obnovuje správné elektrické propojení vybraných částí spotřebiče.
• Je vhodný jako přímá náhrada za původní poškozený, přerušený nebo opálený kabelový svazek.
• U kompatibilních modelů umožňuje zapojení do původních konektorů bez nutnosti úprav.
• Pomáhá odstranit poruchy způsobené poškozenou kabeláží nebo špatným kontaktem.
• Originální provedení podporuje správnou délku vodičů, typ konektorů a bezpečné vedení kabeláže ve spotřebiči.
• Je používán u vybraných spotřebičů Bosch a Siemens, například u některých modelů řad WDU285, WDU286 a WD14U.

Provedení a použití

Díl 12020367 je v katalozích náhradních dílů uváděn jako kabelový svazek, svazek vodičů, propojovací kabeláž, elektrický kabelový svazek, vnitřní kabeláž spotřebiče, cable harness, wiring harness, wire harness, connection cable harness, Kabelbaum, Leitungssatz nebo Kabelsatz. Některé katalogy uvádějí použití pro pračky se sušičkou, pračky a sušičky Bosch / Siemens. U dílu se může objevit také produktové číslo 0090349487 a zkrácené označení 12020367.

Související a náhradní díly

Při závadě kabelového svazku doporučujeme zkontrolovat také stav řídicího modulu, ovládacího modulu, napájecího modulu, dveřního zámku, motoru, čerpadel, topného tělesa, sušicího modulu, ventilátoru, senzorů, tlakových spínačů, konektorů, kostření a všech míst, kde kabeláž prochází v blízkosti pohyblivých nebo teplých částí. Pokud je původní příčinou závady zkrat některého dílu, zatečení, přehřátí, prodření o buben, poškozený konektor nebo vadný elektronický modul, samotná výměna kabelového svazku nemusí závadu trvale odstranit a nový svazek se může znovu poškodit.

Doporučení k používání a údržbě

Spotřebič používejte podle návodu výrobce a nepokračujte v provozu, pokud se objevuje zápach po spálenině, jiskření, opakované vypínání jističe, nepravidelné chování elektroniky nebo chybové kódy související s elektrickými částmi. Při údržbě dbejte na to, aby se voda nebo čisticí prostředky nedostaly do prostoru elektroniky, konektorů a kabeláže. Po každém servisním zásahu je vhodné zkontrolovat, zda kabely nejsou skřípnuté, přetažené, vedené přes ostrou hranu nebo v kontaktu s pohyblivou částí.

Doporučení k montáži

Výměnu kabelového svazku doporučujeme svěřit kvalifikované osobě nebo servisnímu technikovi. Před montáží musí být spotřebič odpojen od elektrické sítě a podle potřeby také od přívodu vody. Při demontáži si poznamenejte původní vedení kabelů a polohu jednotlivých konektorů. Nový svazek veďte stejnou trasou jako původní kabeláž, upevněte jej do příslušných držáků a zkontrolujte, že není napnutý, přiskřípnutý ani v kontaktu s horkými nebo pohyblivými částmi. Po montáži proveďte kontrolní spuštění a ověřte, že spotřebič nehlásí chybu a všechny funkce pracují správně.

Upozornění před objednáním

Před objednáním si prosím ověřte kompatibilitu tohoto kabelového svazku s konkrétním modelem vaší pračky, sušičky nebo pračky se sušičkou. U spotřebičů Bosch, Siemens, Gaggenau, Constructa, Neff, Balay a dalších značek skupiny BSH doporučujeme ověřovat podle označení modelu E-Nr., protože délka kabelů, počet vodičů, typ konektorů, trasa vedení, návaznost na elektronické moduly a elektrická výbava spotřebiče se mohou u jednotlivých modelů lišit. U elektroinstalačních dílů je správná kompatibilita a odborná montáž zvlášť důležitá pro bezpečný provoz spotřebiče.
