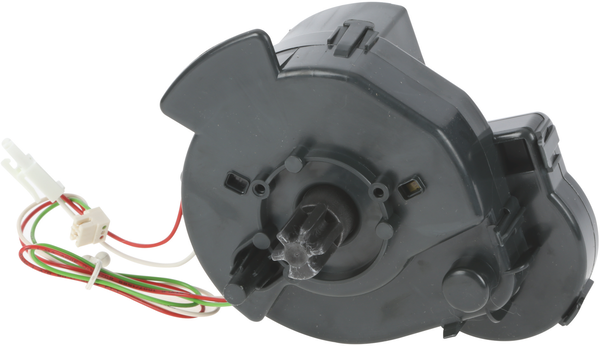

Kompletní pohon spařovací jednotky Bosch / Siemens 12004561 – 12 V, náhrada 00658077

Originální pohon spařovací jednotky Bosch / Siemens 12004561 je kompletní elektromechanická pohonná sestava určená pro vybrané automatické kávovary. Výrobce Siemens ji označuje jako „Antrieb Brüheinheit komplett, 12V“, tedy kompletní 12V pohon spařovací jednotky.

Pohon zajišťuje mechanický pohyb spařovacího mechanismu během pracovního cyklu kávovaru. Prostřednictvím integrovaného převodu převádí otáčení elektrického motoru na pohyb potřebný k nastavení spařovací jednotky do jednotlivých pracovních poloh.

Díl se používá zejména u vybraných automatických kávovarů produktových rodin Siemens EQ.5 a EQ.6 a odpovídajících řad Bosch VeroCafe a VeroAroma. Dodává se jako kompletní pohonná sestava s připojovací kabeláží.

Aktuální originální díl 12004561 nahrazuje starší pohon 00658077. Tuto náhradu potvrzuje přímo oficiální katalog Siemens.

Před objednáním vždy ověřte kompatibilitu podle úplného E-Nr kávovaru včetně indexu za lomítkem. V rámci stejných produktových řad se mohou podle výrobní generace a servisního indexu používat odlišné pohony nebo mechanická provedení spařovacího systému.

K čemu slouží a kdy je potřeba výměna?

Automatický kávovar musí při přípravě nápoje přesně přesouvat a nastavovat spařovací jednotku. Ta během pracovního cyklu přijímá namletou kávu, vytváří spařovací komoru, umožňuje průchod horké vody kávou a po dokončení cyklu se vrací do polohy potřebné pro odstranění použité kávové sedliny.

12004561 zajišťuje mechanický pohyb tohoto systému. Uvnitř sestavy je elektrický pohon a převodový mechanismus, který přenáší sílu na výstupní části spojené se spařovací jednotkou.

Výměna může být potřebná při poruše elektromotoru, poškození převodového mechanismu, mechanickém opotřebení výstupní části nebo poškození kabeláže pohonné sestavy.

Možným projevem závady může být situace, kdy kávovar nedokáže spařovací jednotku správně přesunout, jednotka zůstává v nesprávné poloze, mechanismus vydává neobvyklé mechanické zvuky nebo přístroj přeruší pracovní cyklus související s pohybem spařovací jednotky.

Tyto příznaky však samy o sobě nepotvrzují závadu pohonu. Problém může způsobovat také mechanicky zablokovaná nebo znečištěná spařovací jednotka, poškozené navazující převody, kabeláž nebo řídicí elektronika. Před výměnou kompletního pohonu je proto vhodné určit skutečnou příčinu závady.

Vlastnosti

• originální náhradní díl B/S/H/
• objednací číslo: 12004561
• typ: kompletní pohon spařovací jednotky
• provedení: elektromechanický pohon s převodovkou
• oficiální označení Siemens: Antrieb Brüheinheit komplett, 12V
• napájení pohonu: 12 V
• dodáváno jako kompletní sestava
• součástí sestavy je připojovací kabeláž
• určeno pro vybrané automatické kávovary Bosch a Siemens
• produktové rodiny zahrnují vybrané Bosch VeroCafe, VeroAroma a Siemens EQ.5 / EQ.6
• rozměry přibližně 130 × 120 × 93 mm
• hmotnost přibližně 364 g
• obsah balení: 1 kompletní pohon spařovací jednotky
• nahrazuje 00658077

Provedení a rozměry

12004561 je kompletní kompaktní pohonná jednotka. Sestava obsahuje vlastní elektrický pohon, převodovou část, výstupní mechanické prvky a připojovací vodiče s konektory.

Vnější konstrukci tvoří tvarované pouzdro pohonného a převodového mechanismu. Na pracovní straně se nacházejí výstupní prvky, které navazují na mechaniku spařovací jednotky kávovaru.

Specializované katalogy originálních náhradních dílů shodně uvádějí přibližné celkové rozměry:

• délka: 130 mm
• šířka: 120 mm
• výška: 93 mm
• hmotnost: přibližně 364 g

Oficiální Siemens katalog potvrzuje elektrické provedení 12 V. Tento údaj se týká samotného pohonu spařovací jednotky, nikoli síťového napájení celého automatického kávovaru.

Rozměry jsou vhodné pouze jako pomocný kontrolní údaj. Samotný vzhled nebo velikost sestavy nestačí pro potvrzení kompatibility, protože rozhodující je také provedení výstupů, kabeláže, konektorů a navazujícího spařovacího mechanismu.

Související díly

Pohon 12004561 pracuje přímo se spařovací jednotkou kávovaru. Spařovací jednotka je samostatná mechanická sestava a není součástí balení 12004561.

S pohonem dále spolupracují navazující mechanické prvky, elektrická kabeláž a řídicí elektronika kávovaru. Jejich konkrétní servisní čísla se mohou lišit podle E-Nr spotřebiče.

Pokud se spařovací jednotka pohybuje obtížně nebo je mechanicky zablokovaná, doporučujeme před výměnou pohonu zkontrolovat také její stav. Nadměrný mechanický odpor může zatěžovat převodový systém pohonu.

Výrobce potvrzuje následující přímou náhradu:

• 00658077 → 12004561

Pokud je tedy v servisním rozpisu konkrétního kávovaru uveden starší díl 00658077, současný originální katalog Siemens vede 12004561 jako jeho nástupce.

Doporučení k používání a údržbě

Samotný pohon spařovací jednotky je interní elektrická a mechanická sestava a nevyžaduje běžnou uživatelskou údržbu.

Pro jeho dlouhodobě správnou funkci je však důležitý dobrý stav spařovací jednotky. Vyjímatelnou spařovací jednotku čistěte způsobem a v intervalech stanovených výrobcem konkrétního kávovaru.

Zaschlé zbytky kávy, výrazné znečištění nebo mechanicky obtížný pohyb spařovací jednotky mohou zvyšovat odpor celého mechanismu. Pokud jde spařovací jednotka při ruční kontrole nezvykle ztuha, je vhodné nejprve zjistit příčinu.

Při servisním zásahu nepřestavujte násilím výstupní část pohonu do jiné polohy. Správná vzájemná poloha pohonu a spařovacího mechanismu je důležitá pro následné sestavení.

Před odpojováním vodičů doporučujeme zaznamenat jejich původní umístění. Konektory při montáži zasouvejte pouze do odpovídajících pozic a netahejte za samotné vodiče.

Kompatibilita a značky

Originální číslo 12004561 je přímo potvrzeno pro automatické kávovary Bosch a Siemens.

Servisní databáze jej přiřazují zejména k vybraným konstrukčním generacím Siemens EQ.5, EQ.6 a EQ.6 plus a k odpovídajícím automatickým kávovarům Bosch VeroCafe a VeroAroma.

Jde o široce používanou pohonnou sestavu, ale není univerzálním pohonem pro všechny automatické kávovary Bosch nebo Siemens. Jednotlivé generace mohou mít odlišné spařovací jednotky, převody a elektronické připojení.

Proto není bezpečné vybírat díl pouze podle označení EQ.5, EQ.6, VeroCafe nebo VeroAroma.

Kompatibilitu vždy ověřte podle úplného E-Nr kávovaru včetně indexu za lomítkem. Pokud původní servisní dokumentace uvádí číslo 00658077, výrobce potvrzuje 12004561 jako jeho náhradu.

Upozornění

Před objednáním ověřte, že potřebujete právě kompletní pohon spařovací jednotky 12004561. Nejde o samotnou vyjímatelnou spařovací jednotku ani pouze o jednotlivé ozubené kolo.

Pokud kávovar hlásí problém se spařovací jednotkou nebo se jednotka nepohybuje, nejprve ověřte, že není mechanicky zablokovaná nebo silně znečištěná. Výměna pohonu bez odstranění mechanického problému nemusí závadu vyřešit.

Přestože samotný pohon pracuje s napětím 12 V, je instalován uvnitř spotřebiče napájeného ze sítě. Před demontáží proto kávovar vždy vypněte a odpojte síťovou vidlici ze zásuvky.

Při montáži musí být pohon, spařovací mechanismus a elektrické konektory správně usazeny. Nesprávná mechanická poloha může zabránit správnému pohybu spařovací jednotky.

Pokud nemáte zkušenosti se servisem automatických kávovarů, doporučujeme výměnu tohoto dílu svěřit odbornému servisu.
