Sada pružin a lanek dveří myčky

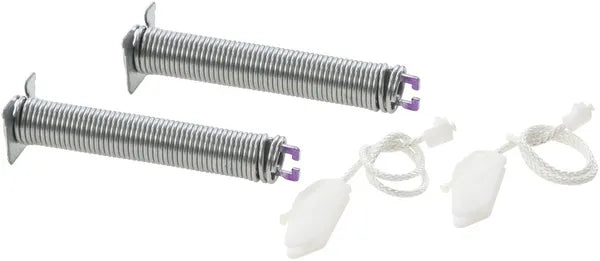

Originální opravná sada dveřního mechanismu B/S/H/ 12004032 je určena pro vybrané úzké myčky nádobí Bosch a Siemens o šířce 45 cm.

Sada obsahuje dvě tažné pružiny a dvě spojovací lanka, která propojují závěsy dveří s pružinovým mechanismem. Společně vyvažují hmotnost dveří a nábytkového čela a zajišťují jejich plynulé a kontrolované otevírání.

Jde o kompletní párovou opravnou sadu pro pravou i levou stranu myčky. Obě pružiny a obě lanka se při opravě mění současně.

Hlavní vlastnosti

• Originální náhradní díl B/S/H/
• opravná sada vyvážení dveří myčky nádobí,
• určena pro vybrané myčky o šířce 45 cm,
• obsahuje dvě dveřní pružiny,
• obsahuje dvě tažná lanka,
• provedení s šedým barevným označením pružin,
• zajišťuje vyvážený pohyb dveří,
• určena pro pravou i levou stranu,
• nahrazuje starší díly 00627229 a 00623539,
• dodává se jako jedna kompletní opravná sada.

Funkce pružin a lanek dveří

Dveře myčky jsou spojeny s pružinovým mechanismem pomocí tažných lanek. Při otevírání a zavírání dveří se pružiny kontrolovaně napínají a uvolňují.

Mechanismus pomáhá:

• vyvažovat hmotnost dveří myčky,
• vyvažovat hmotnost namontovaného nábytkového čela,
• omezovat prudké padání dveří směrem dolů,
• usnadňovat zavírání dveří,
• udržovat dveře v požadované poloze,
• snižovat mechanické namáhání dveřních závěsů.

Správná síla pružin je důležitá zejména u vestavných myček, jejichž dveře nesou také hmotnost dekorativního nábytkového panelu.

Obsah opravné sady

• 2× dveřní tažná pružina,
• 2× spojovací lanko pružinového mechanismu,
• 1× montážní návod.

Jedna sada je určena pro kompletní opravu pravé i levé strany dveřního mechanismu.

Párová výměna pružin

Výrobce stanovuje, že se dveřní pružiny musejí měnit vždy současně na obou stranách.

Při montáži musí být:

• na pravé a levé straně použita stejná pružina,
• na obou stranách stejné barevné označení,
• obě lanka správně vedena přes příslušné vodicí body,
• pružiny zavěšeny ve stejné montážní poloze.

Kombinace staré a nové pružiny nebo použití dvou pružin s rozdílnou silou může způsobit nerovnoměrný pohyb dveří a zvýšené namáhání závěsů.

Šedé barevné označení

Sada 12004032 je v katalogu B/S/H/ vedena jako provedení s šedým barevným označením.

Barevné označení rozlišuje sílu jednotlivých variant dveřních pružin. U myček o šířce 45 cm se používá několik provedení s rozdílnou tažnou silou podle konstrukce dveří a hmotnosti nábytkového čela.

Před objednáním je proto nutné ověřit:

• katalogové číslo původní sady,
• barevné označení původních pružin,
• šířku spotřebiče,
• přiřazení dílu ke konkrétnímu E-Nr. myčky.

Odstín označení se může podle výrobní série a osvětlení jevit jako šedý, khaki šedý nebo lehce fialový. Rozhodující je katalogové číslo 12004032, nikoli pouze vizuální posouzení odstínu.

Určeno pro myčky o šířce 45 cm

Opravná sada se používá u vybraných úzkých myček nádobí s jmenovitou šířkou přibližně 45 cm.

Je určena zejména pro:

• vestavné myčky s viditelným ovládacím panelem,
• plně vestavné myčky,
• vybrané podstavné konstrukce odpovídající řady,
• spotřebiče používající šedě označený pružinový mechanismus.

Síla pružin musí odpovídat konstrukci dveří a hmotnosti použitého nábytkového panelu.

Technická specifikace

• Výrobce: B/S/H/
• Katalogové číslo: 12004032
• Typ dílu: opravná sada vyvážení dveří
• Určení: vybrané myčky nádobí o šířce 45 cm
• Počet pružin: 2 ks
• Počet tažných lanek: 2 ks
• Barevné označení: šedé
• Orientační délka pružiny: přibližně 126 až 127 mm
• Orientační průměr pružiny: přibližně 20 mm
• Rozměr koncové části pružiny: přibližně 30 × 34 mm
• Orientační délka lanka: přibližně 320 mm
• Orientační hmotnost celé sady: přibližně 202 g
• EAN: 8713411235825
• Prodejní jednotka: 1 kompletní sada

Rozměry pružin

Specializované katalogy uvádějí u jedné pružiny přibližné rozměry:

• délka 126 až 127 mm,
• šířka přibližně 34 mm,
• hloubka přibližně 30 mm,
• průměr vinuté části přibližně 20 mm.

Koncová montážní část má přibližné rozměry 30 × 34 mm.

Rozměry slouží jako pomocný údaj. Pro správný výběr je rozhodující také síla pružiny, barevné označení a katalogové přiřazení ke konkrétní myčce.

Rozměry tažných lanek

Jedno tvarované lanko má orientační rozměry přibližně:

• délka 320 mm,
• šířka koncových částí přibližně 20 mm,
• výška přibližně 8 mm.

Lanko je opatřeno tvarovanými koncovkami pro spojení se závěsem dveří a tažnou pružinou.

Nahrazovaná katalogová čísla

Aktuální opravná sada:

• 12004032

nahrazuje starší díly:

• 00627229
• 00623539

Na původním dílu, servisním rozkresu nebo starším dokladu proto může být uvedeno některé z nahrazovaných katalogových čísel.

Kdy může být potřeba výměna?

Výměna sady může být vhodná zejména tehdy, když:

• dveře myčky prudce padají dolů,
• dveře jsou při otevírání nezvykle těžké,
• dveře se samovolně zavírají,
• pravá a levá strana dveří pracují nerovnoměrně,
• je některé tažné lanko přetržené nebo prodřené,
• je pružina prasklá nebo nadměrně vytažená,
• se při pohybu dveří ozývá rána, prasknutí nebo skřípání,
• dveře nedrží v otevřené poloze,
• bylo vyměněno nebo změněno nábytkové čelo a původní mechanismus již dveře správně nevyvažuje.

Typické projevy poškozeného mechanismu

• náhlé klesnutí dveří po uvolnění zámku,
• nutnost držet dveře při vkládání nádobí,
• výrazně lehčí nebo těžší chod na jedné straně,
• uvolněné lanko pod bočním krytem myčky,
• viditelně poškozená plastová koncovka lanka,
• vytažená nebo deformovaná pružina,
• hluk z prostoru spodní části dveří.

Podobné projevy mohou způsobovat také poškozené dveřní závěsy, vodicí prvky lanek nebo nesprávně namontované nábytkové čelo.

Kontrola před objednáním

Před objednáním ověřte:

• úplné E-Nr. myčky nádobí,
• výrobní index uvedený za lomítkem,
• šířku spotřebiče 45 cm,
• katalogové přiřazení sady 12004032,
• případné původní číslo 00627229 nebo 00623539,
• barevné označení původních pružin,
• stav pravého i levého závěsu,
• stav vodicích bodů a uchycení lanek,
• hmotnost a správnou montáž nábytkového čela.

Sadu nevybírejte pouze podle přibližné délky pružiny. Pružinové sady podobného vzhledu mohou mít rozdílnou tažnou sílu.

Montáž opravné sady

Pružiny dveří jsou mechanicky předepnuté a při montáži mohou působit značnou silou. Opravu doporučujeme svěřit kvalifikovanému servisnímu technikovi.

• Před opravou myčku odpojte od elektrické sítě.
• Uzavřete přívod vody.
• Spotřebič bezpečně vysuňte z nábytkové sestavy.
• Dveře a nábytkový panel během práce zajistěte proti pádu.
• Před demontáží zaznamenejte původní vedení obou lanek.
• Vyměňte současně pravou i levou pružinu a obě lanka.
• Použijte na obou stranách stejnou montážní polohu.
• Zkontrolujte stav závěsů a vodicích prvků.
• Po montáži několikrát opatrně vyzkoušejte celý rozsah pohybu dveří.

Kontrola po montáži

Po výměně zkontrolujte, zda:

• se dveře pohybují plynule,
• pravá a levá strana pracují souměrně,
• dveře prudce nepadají,
• se dveře samovolně nezavírají,
• lanka správně procházejí vodicími body,
• pružiny zůstávají bezpečně zavěšené,
• nábytkové čelo nikde nezachytává o okolní nábytek,
• se dveře správně zavřou a zajistí v zámku.

Pokud je síla pružin po montáži zjevně nevhodná, znovu ověřte katalogové přiřazení a hmotnost nábytkového čela.

Kompatibilita a značky

Opravná sada 12004032 se podle katalogových přiřazení používá u vybraných myček nádobí značek:

• Bosch
• Siemens
• Neff
• Constructa
• Gaggenau
• Pitsos

Kompatibilita a modelové řady

Sada se používá zejména u vybraných 45cm myček následujících základních modelových rodin:

• Bosch SPI
• Siemens SR
• Neff S48
• Constructa CP
• Gaggenau DI

V rámci stejné modelové řady mohou být použity pružinové sady s odlišnou tažnou silou a jiným barevným označením.

Přesnou kompatibilitu proto vždy ověřte podle úplného E-Nr. spotřebiče včetně výrobního indexu uvedeného za lomítkem.

Upozornění

Katalogové číslo 12004032 označuje jednu kompletní originální opravnou sadu vyvážení dveří pro vybrané myčky nádobí o šířce 45 cm.

Sada obsahuje 2 pružiny, 2 tažná lanka a montážní návod.

Obě pružiny a obě lanka se musejí měnit současně. Na pravé a levé straně musí být použity pružiny stejného provedení a stejného barevného označení.

Sada nahrazuje starší katalogová čísla 00627229 a 00623539.

Před objednáním vždy ověřte kompatibilitu podle úplného E-Nr. myčky nádobí.
