Vodicí lišta Flex Tray dveří chladničky

Originální kompletní vodicí lišta systému Flex Tray B/S/H/ 11056987 je určena pro vybrané kombinované chladničky Bosch s flexibilním úložným systémem na vnitřní straně dveří chladicího prostoru.

Lišta vytváří nosnou a vodicí základnu pro odpovídající malé dveřní přihrádky Flex Tray. Ty lze podle konstrukce systému umístit na zvolenou část lišty a přizpůsobit tak vnitřní uspořádání dveří velikosti ukládaných potravin a obalů.

Výrobní označení dílu je Rail Flex Tray rail complete SOLO 600. Aktuální katalogové číslo 11056987 nahrazuje starší originální lištu 11047682.

Hlavní vlastnosti

• Originální náhradní díl B/S/H/
• kompletní vodicí lišta systému Flex Tray,
• určená pro vnitřní stranu dveří chladicího prostoru,
• slouží jako nosná základna pro odpovídající dveřní přihrádky,
• umožňuje variabilní uspořádání úložného prostoru,
• určená pro vybrané kombinované chladničky Bosch,
• výrobní označení Rail Flex Tray rail complete SOLO 600,
• mechanická součást bez elektrického zapojení,
• bez snímačů, kabeláže nebo elektroniky,
• nahrazuje starší katalogové číslo 11047682,
• samostatné přihrádky Flex Tray nejsou automaticky součástí lišty,
• dodává se jako jeden katalogový díl.

Princip fungování

Lišta je upevněna na vnitřní straně dveří chladničky. Její profil vytváří vedení a nosné body pro kompatibilní dveřní přihrádky systému Flex Tray.

Po správné montáži lišta:

• udržuje přihrádku ve správné výšce,
• přenáší její zatížení do konstrukce dveří,
• pomáhá zabránit samovolnému uvolnění při otevírání dveří,
• umožňuje přemístit přihrádku v rámci určených poloh,
• pomáhá přizpůsobit dveřní prostor různě vysokým obalům,
• udržuje přihrádku ve vodorovné a stabilní poloze.

Lišta sama nevytváří samostatný úložný prostor. Pro ukládání potravin je nutná kompatibilní přihrádka nebo jiný díl systému Flex Tray.

Systém Flex Tray

Flex Tray je variabilní dveřní úložný systém používaný u vybraných chladniček. Umožňuje lépe přizpůsobit prostor na vnitřní straně dveří aktuálně ukládaným potravinám.

Systém může být využíván například pro:

• menší sklenice,
• tuby a lahvičky,
• drobné obaly,
• koření a dochucovadla,
• potraviny, které by se ve velké dveřní přihrádce snadno převracely,
• oddělení menších výrobků od vysokých lahví.

Přesný způsob polohování a povolené zatížení závisí na konstrukci konkrétní chladničky a použité přihrádce.

Význam označení SOLO 600

Označení SOLO 600 je součástí výrobního popisu systému a rozlišuje konkrétní konstrukční provedení lišty.

Označení 600 nelze bez servisní dokumentace automaticky vykládat jako přesnou délku lišty 600 mm. Může se vztahovat ke konstrukční skupině, šířkové třídě spotřebiče nebo variantě dveřního systému.

Pro výběr proto není rozhodující samotný údaj SOLO 600, ale úplné katalogové přiřazení k E-Nr. chladničky.

Umístění ve spotřebiči

Lišta se nachází na vnitřní straně dveří chladicího prostoru kombinované chladničky.

V dveřním systému může spolupracovat zejména s těmito součástmi:

• malými přihrádkami Flex Tray,
• hlavními dveřními policemi,
• držákem lahví,
• vnitřním plastovým panelem dveří,
• montážními a polohovacími body dveřní výplně,
• dorazy zajišťujícími polohu přihrádky.

Lišta není určena pro vedení mrazicí zásuvky, skleněné police uvnitř skříně ani teleskopického výsuvu.

Rozdíl mezi lištou a dveřní přihrádkou

Lišta 11056987 je pevný nosný a vodicí díl namontovaný na dveřích chladničky.

Přihrádka Flex Tray je samostatná nádoba nebo odkládací prostor, který se na lištu upevňuje.

Standardní dveřní police bývá širší a zpravidla se upevňuje přímo do pevných bočních bodů vnitřního panelu dveří.

Držák lahví může být vložen do větší dveřní police a omezuje pohyb lahví při otevírání dveří.

Vnitřní panel dveří je velká tvarovaná část, na níž jsou vytvořena upevnění pro police, lišty a další příslušenství.

Katalogové číslo 11056987 označuje pouze lištu, nikoliv kompletní sestavu vnitřních dveří.

Související přihrádka Flex Tray

Jako samostatný související díl je v odborných katalozích uváděna například:

• přihrádka Flex Tray SOLO 600 12038691.

Jde o úzkou průhlednou dveřní přihrádku, která je nesena odpovídající lištou systému Flex Tray.

Číslo 12038691 není součástí ani náhradou lišty 11056987. Jde o samostatně objednávaný úložný díl.

Před objednáním přihrádky vždy ověřte, zda ji konkrétní E-Nr. chladničky používá a zda je již vybaven odpovídající lištou.

Technická specifikace

• Výrobce: B/S/H/
• Katalogové číslo: 11056987
• Typ výrobku: vodicí a nosná lišta dveřního úložného systému
• Další označení: vedení přihrádky, kolejnice Flex Tray, dveřní lišta, rail
• Výrobní označení: Rail Flex Tray rail complete SOLO 600
• Typ spotřebiče: kombinovaná chladnička s mrazničkou
• Umístění: vnitřní strana dveří chladicího prostoru
• Funkce: nesení a vedení kompatibilní dveřní přihrádky
• Ovládání: mechanické
• Elektrické připojení: bez elektrického zapojení
• Prodejní jednotka: 1 katalogový díl

Rozměry lišty

Přesná délka, výška, hloubka a rozteče upevňovacích bodů nejsou ve veřejně dostupných produktových podkladech k dílu 11056987 spolehlivě uvedeny.

Údaj SOLO 600 proto nepoužívejte jako naměřenou délku výrobku.

Při porovnávání s původní lištou zkontrolujte zejména:

• celkovou délku dílu,
• výšku a hloubku vodicího profilu,
• tvar levého a pravého zakončení,
• počet montážních bodů,
• rozteče upevňovacích prvků,
• profil vedení pro přihrádku,
• polohu dorazů a zajišťovacích prvků,
• orientaci lišty na dveřích,
• katalogové přiřazení k úplnému E-Nr. chladničky.

Samotná podobnost délky a tvaru nestačí. Jiné dveřní lišty mohou mít odlišný profil, upevňovací rozteče nebo být určeny pro jiný typ přihrádky.

Materiál a barevné provedení

Přesný materiál a barevné provedení dílu 11056987 nejsou ve veřejných katalogových podkladech jednoznačně specifikovány.

Tyto údaje proto nelze uvést jako ověřenou technickou vlastnost.

Při porovnávání vzhledu je vhodné zkontrolovat:

• odstín původní lišty,
• průhledné nebo neprůhledné části,
• povrchovou strukturu,
• tvar koncových dílů,
• provedení viditelné přední hrany.

Nový originální díl se může od dlouhodobě používané lišty mírně lišit odstínem nebo leskem v důsledku stárnutí původního materiálu.

Konstrukční provedení

Lišta je tvarována tak, aby současně plnila nosnou, vodicí a zajišťovací funkci.

Konstrukce může zahrnovat zejména:

• podélný nosný profil,
• vodicí drážku pro přihrádku,
• montážní výstupky,
• polohovací západky,
• koncové dorazy,
• výztužná žebra,
• části navazující na vnitřní panel dveří.

Přesné provedení jednotlivých upevňovacích prvků je nutné porovnat s původním dílem nebo servisním rozkresem konkrétního spotřebiče.

Obsah dodávky

Katalogové číslo 11056987 označuje:

• 1× originální kompletní vodicí lištu systému Flex Tray.

Výraz „complete“ označuje kompletní provedení samotné lišty. Neznamená kompletní dveřní úložný systém se všemi přihrádkami.

Součástí katalogového čísla nejsou automaticky:

• přihrádka Flex Tray 12038691,
• standardní dveřní police,
• držák lahví,
• vnitřní plastový panel dveří,
• dveřní těsnění,
• kompletní dveře chladničky,
• skleněné police chladicího prostoru,
• mrazicí zásuvky,
• samostatný montážní materiál, pokud není přiložen ve skutečném balení.

Před montáží vždy zkontrolujte skutečný obsah dodaného balení.

Nahrazované katalogové číslo

Aktuální originální díl:

• 11056987

nahrazuje starší originální katalogové číslo:

• 11047682

Na starším servisním rozkresu, prodejním dokladu nebo původním balení proto může být uvedeno číslo 11047682.

Aktuální provedení se může od starší lišty mírně lišit konstrukčním detailem, tvarem výztuh nebo povrchem. Rozhodující je oficiální náhradový vztah a katalogové přiřazení k E-Nr. spotřebiče.

Kdy je vhodná výměna?

Výměna vodicí lišty může být potřebná, pokud:

• je podélný profil prasklý,
• je lišta deformovaná,
• jsou ulomené montážní západky,
• je poškozen některý z koncových dorazů,
• přihrádka na liště nedrží,
• přihrádka se při otevírání dveří samovolně posouvá,
• lišta se odděluje od vnitřního panelu dveří,
• je poškozená vodicí drážka,
• při zatížení vzniká nadměrná vůle,
• původní lišta zcela chybí.

Pokud přihrádka na liště nedrží, může být poškozena také samotná přihrádka. Před objednáním zkontrolujte oba spojované díly.

Rozlišení závady lišty a přihrádky

Poškozená lišta může mít prasklý nosný profil, ulomené koncové části nebo poškozené upevnění k dveřím.

Poškozená přihrádka může mít odlomené háčky, vodicí výstupky nebo prasklou zadní část, která se nasazuje na lištu.

Poškozený vnitřní panel dveří může mít prasklé protilehlé montážní body, takže na něm nebude bezpečně držet ani nová lišta.

Nesprávně nasazená přihrádka může působit nestabilně, i když jsou oba díly nepoškozené.

Nadměrné zatížení může způsobit průhyb nebo uvolňování úložného systému bez viditelného poškození.

Možné příčiny poškození

Lišta se může poškodit zejména:

• přetížením dveřní přihrádky,
• uložením příliš těžkých lahví nebo nádob,
• prudkým zavřením dveří,
• nárazem vysokého obalu do přihrádky,
• nesprávným vysunutím přihrádky z vedení,
• páčením při demontáži,
• nesprávným nasazením montážních západek,
• nárazem při stěhování spotřebiče,
• mytím velmi horkou vodou,
• použitím agresivního rozpouštědla,
• stárnutím a křehnutím materiálu.

Pokud se lišta poškodila následkem přetížení, zkontrolujte také přihrádku a montážní body vnitřního panelu dveří.

Demontáž přihrádky

Před demontáží lišty je nutné odstranit všechny potraviny a sejmout připevněnou přihrádku.

Obvyklý postup:

• otevřete dveře chladničky do dostatečného úhlu,
• vyprázdněte příslušnou přihrádku,
• uchopte ji oběma rukama,
• uvolněte ji ve směru určeném konstrukcí systému,
• nevyklánějte ji násilím do stran,
• při odporu zkontrolujte polohu zajišťovacích bodů,
• sejmutou přihrádku položte na měkkou podložku.

Konkrétní směr uvolnění se může podle provedení systému lišit.

Doporučení k demontáži lišty

• Spotřebič vypněte, pokud je nutná rozsáhlejší manipulace s dveřmi.
• Vyjměte všechny součásti, které brání přístupu k liště.
• Prohlédněte montážní body původního dílu.
• Před demontáží si způsob upevnění vyfotografujte.
• Západky uvolňujte postupně.
• Nepáčte ostrým kovovým nástrojem přímo o vnitřní panel dveří.
• Lištu podpírejte po celé délce.
• Nekruťte dlouhý profil proti jeho přirozenému tvaru.
• Zkontrolujte, zda v panelu nezůstala odlomená část původního dílu.

Pokud není způsob demontáže zřejmý, postupujte podle servisního rozkresu konkrétního E-Nr.

Doporučení k montáži

• Porovnejte nový díl s původní lištou.
• Zkontrolujte shodný profil a délku.
• Porovnejte počet a polohu montážních bodů.
• Vyčistěte protilehlá upevnění na dveřích.
• Odstraňte zbytky původního prasklého materiálu.
• Lištu nasaďte ve správné orientaci.
• Nejprve vložte pevné vodicí nebo závěsné části.
• Jednotlivé západky zajišťujte postupně.
• Nevytvářejte silný bodový tlak uprostřed dlouhého profilu.
• Zkontrolujte úplné dosednutí lišty po celé délce.
• Přihrádku nasaďte až po kontrole upevnění.

Lištu neupravujte řezáním, vrtáním, broušením ani zahříváním. Taková úprava může snížit její pevnost a znemožnit bezpečné upevnění přihrádky.

Kontrola správné montáže

Po montáži ověřte, že:

• lišta je nasazená ve správné orientaci,
• po celé délce rovnoměrně dosedá,
• všechny západky jsou zajištěné,
• profil není prohnutý nebo zkroucený,
• přihrádku lze správně nasadit,
• přihrádka drží bez nadměrné vůle,
• při mírném zatížení se lišta neuvolňuje,
• přihrádka nenaráží do jiné dveřní police,
• dveře lze úplně zavřít,
• uložené potraviny nenarážejí do vnitřních polic chladničky.

První kontrolu proveďte s prázdnou přihrádkou. Zatížení přidávejte postupně.

Čištění a údržba

Lištu lze při běžné údržbě čistit měkkým hadříkem a vlažnou vodou.

Doporučený postup:

• sejměte přihrádku,
• odstraňte drobky a usazené nečistoty z vodicího profilu,
• povrch otřete měkkým hadříkem,
• použijte malé množství jemného prostředku vhodného pro chladničky,
• očistěte okolí západek a dorazů,
• odstraňte zbytky čisticího prostředku čistou vodou,
• před nasazením přihrádky nechte lištu oschnout.

Nepoužívejte:

• ocelové drátěnky,
• abrazivní prášky,
• ostré kovové škrabky,
• aceton, benzín nebo agresivní rozpouštědla,
• velmi horkou vodu,
• olej nebo mazací tuk ve vodicím profilu.

Mastnota může zachytávat nečistoty a zhoršit bezpečné držení přihrádky.

Prevence dalšího poškození

• Nepřekračujte zatížení povolené výrobcem spotřebiče.
• Těžké lahve ukládejte do přihrádky, která je pro ně určena.
• Dveře nezavírejte prudkým nárazem.
• Přihrádku přemísťujte pouze prázdnou.
• Při sejmutí ji uvolňujte rovnoměrně oběma rukama.
• Nepokládejte předměty přímo na samotnou lištu bez přihrádky.
• Pravidelně kontrolujte montážní body.
• Po nárazu do dveří ověřte stav lišty a přihrádky.
• Nenechávejte vysoké obaly bránit zavření dveří.

Kompatibilita a značka

Vodicí lišta 11056987 je podle ověřených katalogových přiřazení určena pro vybrané spotřebiče značky:

• Bosch

Některé prodejní katalogy používají společné označení Bosch Siemens nebo B/S/H/. To označuje výrobní skupinu nebo distribuční systém a samo o sobě nepotvrzuje použití u chladniček Siemens.

Kompatibilita a modelové řady

Díl je podle dostupných katalogových přiřazení používán zejména u vybraných kombinovaných chladniček Bosch následujících modelových řad:

• Bosch KGN39
• Bosch KGN394
• Bosch B24

Řada KGN39 zahrnuje několik designových, barevných a výbavových variant. V rámci stejné řady mohou být podle data výroby a výrobního indexu použity odlišné dveřní systémy.

Uvedení modelové řady proto neznamená kompatibilitu se všemi jejími variantami.

Ověření kompatibility

Před objednáním vždy ověřte:

• úplné E-Nr. kombinované chladničky,
• výrobní index uvedený za lomítkem,
• katalogové přiřazení čísla 11056987,
• případné původní číslo 11047682,
• výrobní označení Rail Flex Tray rail complete SOLO 600,
• tvar a délku původní lišty,
• počet a polohu upevňovacích bodů,
• provedení přihrádky Flex Tray,
• stav protilehlých montážních bodů ve dveřích,
• zda potřebujete pouze lištu, nebo také samostatnou přihrádku.

Typový štítek kombinované chladničky bývá umístěn uvnitř chladicího prostoru na boční stěně, za zásuvkou na zeleninu nebo v jiné vnitřní části přístupné po otevření dveří.

Upozornění

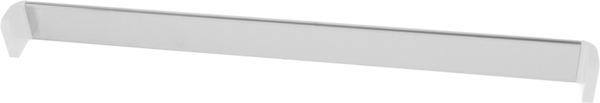

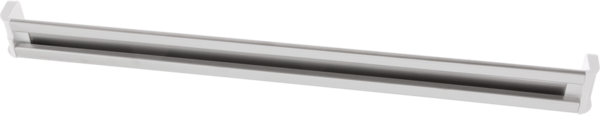

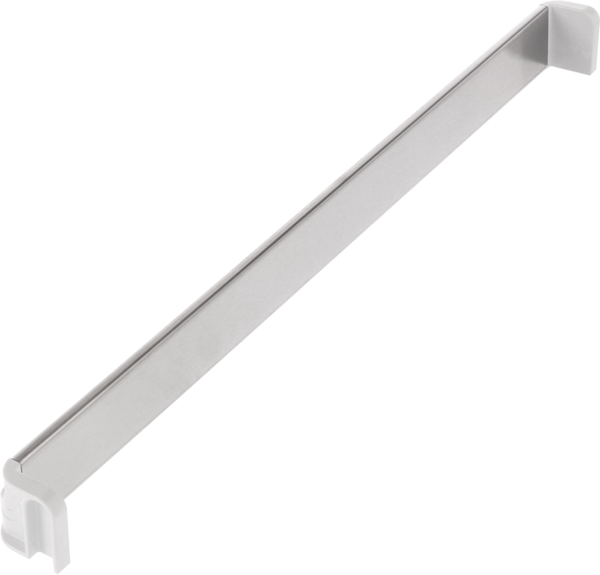

Katalogové číslo 11056987 označuje jednu originální kompletní vodicí lištu dveřního systému Flex Tray pro vybrané kombinované chladničky Bosch.

Výrobní označení dílu je Rail Flex Tray rail complete SOLO 600.

Lišta slouží jako nosná a vodicí základna pro odpovídající dveřní přihrádky. Samostatná přihrádka Flex Tray, například díl 12038691, není automaticky součástí dodávky.

Aktuální díl nahrazuje starší originální katalogové číslo 11047682.

Přesné rozměry, materiál a barevné provedení nejsou ve veřejných katalogových podkladech spolehlivě specifikovány. Údaj SOLO 600 nepovažujte za potvrzenou délku lišty 600 mm.

Pokud nová lišta nedrží na dveřích, zkontrolujte protilehlé upevňovací body vnitřního panelu. Jejich poškození může vyžadovat opravu nebo výměnu dalšího samostatného dílu.

Před objednáním vždy ověřte kompatibilitu podle úplného E-Nr. chladničky včetně výrobního indexu za lomítkem.

Dostupné zboží doručujeme obvykle do druhého pracovního dne. Zboží dostupné u dodavatele odesíláme podle aktuální dostupnosti. Přesný termín doručení uvidíte v košíku.

Nepoužité zboží můžete vrátit v zákonné lhůtě. Před vrácením nás prosím kontaktujte, abychom vám pomohli ověřit správný postup a případnou kompatibilitu dílu.
