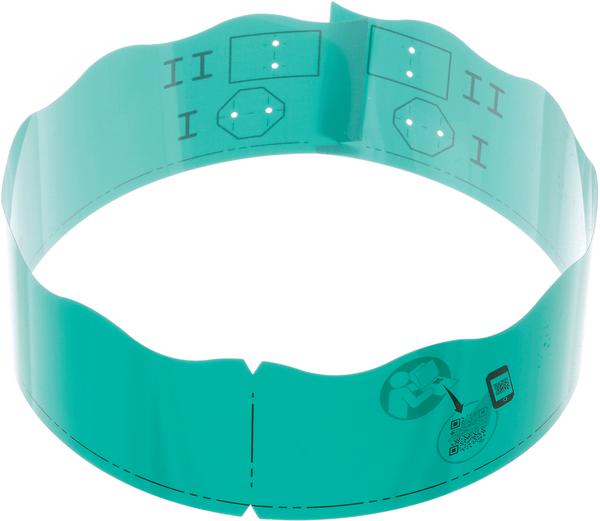

Vrtací šablona pro montáž nábytkového čela myčky

Tato vrtací šablona pro montáž nábytkového čela myčky je originální montážní pomůcka B/S/H/ s kódem 11029812. Je určena pro vybrané plně vestavné myčky nádobí šířky 60 cm s odpovídajícím variabilním systémem dveřního závěsu podle přesného katalogového přiřazení výrobce.

Šablona pomáhá správně přenést montážní body z konstrukce dveří myčky na zadní stranu kuchyňského dekoračního panelu. Podle vyznačených bodů lze následně připravit otvory pro montáž držáků, šroubů nebo dalších prvků určených konkrétním instalačním systémem.

Výrobce díl označuje jako vrtací šablonu pro variabilní dveřní závěs 50 mm a uvádí použití u odpovídajících spotřebičů šířky 60 cm. Nejde o pant, držák ani součást, která by po dokončení instalace zůstala upevněna na myčce.

Šablona se používá pouze jako přesná značicí a vrtací pomůcka při instalaci nebo výměně nábytkového čela. Po přenesení montážních bodů a dokončení práce se z panelu odstraní.

Balení obsahuje 1 originální vrtací šablonu. Montážní šrouby, držáky nábytkového čela, závěsy, kluzné prvky, lepicí páska, vrták ani nářadí nejsou automaticky součástí dodávky.

K čemu slouží a kdy je potřeba?

Plně vestavná myčka je na přední straně zakryta kuchyňským nábytkovým čelem. Aby panel správně navazoval na okolní skříňky a bezpečně držel na dveřích spotřebiče, musí být jeho montážní body umístěny s dostatečnou přesností.

Šablona 11029812 slouží jako vodítko pro vyznačení těchto bodů. Pomáhá omezit chyby při ručním měření a umožňuje umístit montážní prvky podle konstrukce odpovídajícího systému dveřního závěsu.

Použití šablony je vhodné zejména v těchto situacích:

• Probíhá první instalace plně vestavné myčky do kuchyňské linky.
• K původnímu spotřebiči již montážní šablona není k dispozici.
• Instaluje se nové nábytkové čelo.
• Původní panel byl vyměněn při renovaci kuchyně.
• Myčka byla přemístěna do jiné kuchyňské skříňky.
• Je potřeba znovu přesně určit polohu montážních otvorů.
• Původní otvory v novém panelu ještě nejsou připravené.
• Je nutné omezit riziko nesprávného výškového nebo bočního umístění panelu.
• Původní šablona byla poškozena, ztracena nebo vyhozena.
• Ruční měření podle starého panelu není dostatečně spolehlivé.

Šablona sama o sobě neřeší nesprávné vyrovnání spotřebiče, poškozené panty, neúplnou montážní sadu ani nevhodné rozměry nábytkového panelu. Tyto části je nutné zkontrolovat samostatně.

Vlastnosti a výhody

Tato originální montážní pomůcka B/S/H/ je určena pro odpovídající instalační systém vybraných myček. Pomáhá:

• Přenést montážní body na zadní stranu nábytkového čela.
• Určit správnou polohu otvorů pro montážní prvky.
• Omezit chyby vznikající při samostatném přeměřování.
• Dodržet vzájemnou polohu pravé a levé strany.
• Správně umístit čelo vůči dveřím spotřebiče.
• Usnadnit výškové a boční vyrovnání panelu.
• Snížit riziko vyvrtání otvorů na nesprávném místě.
• Zachovat rovnoměrné spáry vůči okolním kuchyňským dvířkům.
• Připravit panel pro montáž variabilního dveřního závěsu 50 mm.
• Provést instalaci podle konstrukčního řešení výrobce.

Provedení, rozměry a obsah balení

Díl 11029812 je v katalozích uváděn jako vrtací šablona, montážní šablona nábytkového čela, šablona pro dveřní závěs, Bohrschablone, template for vario hinge nebo drilling template.

• Katalogové číslo BSH: 11029812
• Výrobce: B/S/H/
• Typ výrobku: montážní a vrtací šablona
• Určení: nábytkové čelo plně vestavné myčky
• Systém: variabilní dveřní závěs 50 mm
• Šířková kategorie spotřebiče: 60 cm
• Orientační délka: 590 mm
• Orientační šířka: 58 mm
• Orientační tloušťka: přibližně 0,2 mm
• Orientační hmotnost: přibližně 9 g
• Obsah balení: 1 vrtací šablona

U některých prodejců může být tloušťka zaokrouhlena na 0 mm, protože jde o velmi tenkou pomůcku. Podrobnější odborné údaje uvádějí přibližně 0,2 mm.

Přesný materiál šablony nebyl ve veřejných oficiálních údajích spolehlivě specifikován. Nelze jej proto bezpečně určit pouze podle fotografie nebo malé tloušťky výrobku.

Co znamená údaj 50 mm?

Oficiální označení uvádí šablonu pro variabilní dveřní závěs 50 mm. Tento údaj je součástí označení montážního systému, pro který je šablona určena.

Neznamená to, že je celá šablona široká 50 mm. Její uváděná celková šířka činí přibližně 58 mm.

Šablonu nelze automaticky použít pro jiný systém dveřních závěsů pouze proto, že se montuje na myčku stejné šířky.

Určení pro plně vestavné myčky

Šablona se používá při montáži nábytkového čela, které zakrývá přední stranu odpovídající plně vestavné myčky.

U tohoto způsobu instalace je ovládací část spotřebiče při zavřených dveřích skryta a přední plocha myčky vzhledově navazuje na kuchyňský nábytek.

Šablona není automaticky vhodná pro:

• Volně stojící myčky bez nábytkového čela.
• Podstavné myčky s vlastním pohledovým panelem.
• Částečně vestavné myčky s viditelným ovládacím panelem.
• Spotřebiče jiné šířkové kategorie.
• Myčky s jiným systémem upevnění nábytkového čela.
• Univerzální kuchyňské závěsy nebo panty skříněk.

Nejedná se o montážní sadu

Díl 11029812 je pouze značicí a vrtací šablona. Nejde o kompletní sadu pro upevnění nábytkového čela.

Balení proto automaticky neobsahuje:

• Kovové držáky nebo profily.
• Montážní závěsy.
• Kluzné lišty.
• Šrouby a vruty.
• Samolepicí podložky.
• Distanční prvky.
• Plastové klipy.
• Nábytkový panel.
• Madlo kuchyňských dvířek.
• Vrták ani montážní nářadí.

Pokud montážní materiál chybí, je nutné podle E-Nr. dohledat také správnou instalační nebo upevňovací sadu.

Nejedná se o dveřní pant

Přestože název výrobce obsahuje výraz dveřní závěs, samotný díl 11029812 není pant ani pohyblivá mechanická část.

Šablona pouze pomáhá vyznačit montážní body pro systém, který následně umožňuje pohyb nábytkového čela společně s dveřmi spotřebiče.

Pokud jsou dveře myčky uvolněné, špatně vyvážené nebo jejich mechanismus nepracuje správně, samotná šablona závadu neodstraní.

Příprava před použitím

Před přiložením šablony zkontrolujte rozměry a stav nábytkového čela a prostudujte instalační návod konkrétní myčky.

Ověřte zejména:

• Správnou výšku a šířku nábytkového panelu.
• Maximální povolenou hmotnost čela.
• Správnou horní a spodní stranu panelu.
• Polohu madla a dalších již připravených otvorů.
• Požadované spáry vůči okolním dvířkům.
• Výšku soklu a volný prostor při otevírání.
• Rovné a pevné uložení spotřebiče ve skříňce.
• Kompletnost montážních držáků a spojovacího materiálu.

Pokud je čelo prohnuté, poškozené nebo neodpovídá povoleným rozměrům, samotné přesné vyvrtání otvorů nezajistí správnou instalaci.

Použití šablony

Přesný směr přiložení, referenční hrany a jednotlivé značicí body se musí řídit instalační dokumentací konkrétního spotřebiče.

Obecný pracovní postup může zahrnovat:

• Položení nábytkového čela pohledovou stranou dolů na čistou a měkkou plochu.
• Určení horní, spodní, levé a pravé strany panelu.
• Přiložení šablony k předepsané hraně nebo referenčnímu bodu.
• Vyrovnání šablony bez zkroucení nebo posunutí.
• Dočasné zajištění způsobem, který nepoškodí povrch panelu.
• Vyznačení pouze těch otvorů, které požaduje příslušný instalační návod.
• Opakovanou kontrolu rozměrů před vrtáním.
• Vyjmutí šablony před konečnou montáží čela.

Šablonu nepoužívejte pouze podle odhadu nebo fotografie. Nesprávná orientace může přenést otvory do zrcadlově převrácené nebo výškově chybné polohy.

Vrtání do nábytkového čela

Před vrtáním zkontrolujte tloušťku panelu a maximální povolenou hloubku otvorů. Vrták nesmí proniknout pohledovou stranou nábytkového čela.

Doporučuje se:

• Použít vrták předepsaného průměru.
• Nastavit nebo označit maximální hloubku vrtání.
• Vrtat kolmo k zadní ploše panelu.
• Pracovat s přiměřenými otáčkami a bez nadměrného tlaku.
• Neprovádět vrtání přímo přes šablonu, pokud to instalační postup výslovně nepožaduje.
• Před vrtáním znovu ověřit levou a pravou stranu.
• Zkontrolovat polohu všech značek vůči hranám panelu.

Příliš hluboký otvor může prorazit pohledovou stranu. Příliš široký nebo vyosený otvor může zhoršit pevnost upevnění montážního prvku.

Vyrovnání nábytkového panelu

Správná poloha otvorů je jedním z předpokladů přesného vyrovnání čela, ale výsledná poloha závisí také na nastavení spotřebiče a montážních prvků.

Po předběžné montáži zkontrolujte:

• Vodorovnou polohu horní hrany.
• Rovnoměrnou levou a pravou spáru.
• Výšku vůči okolním kuchyňským dvířkům.
• Volný pohyb panelu při otevírání.
• Dostatečnou vzdálenost od soklu.
• Správné dosednutí čela k dveřím myčky.
• Pevnost všech montážních bodů.

Pokud panel nelze vyrovnat, nevrtejte okamžitě další otvory. Nejprve zkontrolujte správné použití šablony, vyrovnání myčky a úplnost montážního systému.

Možné chyby při použití

Mezi časté chyby při přípravě nábytkového čela patří:

• Otočení šablony horní stranou dolů.
• Záměna levé a pravé strany.
• Nesprávné přiložení k referenční hraně.
• Posunutí šablony během značení.
• Použití všech viditelných otvorů bez kontroly návodu.
• Nesprávné určení středu nábytkového čela.
• Vrtání do pohledové strany panelu.
• Použití příliš dlouhého vrtáku nebo vrutu.
• Montáž na panel nevhodné tloušťky nebo hmotnosti.
• Použití šablony pro jiný systém závěsu.

Před prvním vrtáním doporučujeme všechna měření ještě jednou nezávisle zkontrolovat.

Péče a skladování

Šablonu po použití očistěte od prachu a třísek a uložte ji rovně nebo způsobem, který zabrání trvalému přehnutí.

Chraňte ji před:

• Přetržením nebo propíchnutím.
• Silným přehnutím.
• Vysokou teplotou.
• Vlhkostí, pokud by mohla poškodit značení.
• Znečištěním barvou, lepidlem nebo stavební chemií.
• Ztrátou popisů a referenčních značek.

Poškozená, roztažená nebo nečitelná šablona může přenést montážní body nepřesně a neměla by být používána bez ověření.

Související díly a montážní prvky

Při instalaci nábytkového čela mohou být podle konstrukce spotřebiče potřebné také:

• Montážní držáky čela.
• Variabilní dveřní závěsy nebo kluzné mechanismy.
• Upevňovací profily.
• Šrouby a vruty předepsané výrobcem.
• Distanční nebo tlumicí podložky.
• Montážní prvky pro upevnění myčky ke skříňce.
• Soklové nebo boční instalační části.

Správná čísla těchto součástí je nutné ověřit samostatně podle úplného označení konkrétní myčky.

Kompatibilita

Díl 11029812 je určen pro vybrané plně vestavné myčky nádobí šířky 60 cm s odpovídajícím variabilním systémem dveřního závěsu.

Žádné konkrétní kompatibilní spotřebiče ani modelové řady zde nejsou vypisovány.

Samotná šířka myčky 60 cm kompatibilitu nepotvrzuje. Různé spotřebiče mohou používat odlišné způsoby zavěšení, kluzné mechanismy a polohy montážních bodů.

Rozdíl může existovat také mezi jednotlivými výrobními indexy stejného základního označení spotřebiče.

Kompatibilitu je nutné vždy ověřit podle úplného modelového označení E-Nr. a výrobního indexu uvedeného za lomítkem.

Upozornění před objednáním

Před objednáním si prosím ověřte kompatibilitu šablony podle přesného modelového označení E-Nr. vaší myčky nádobí. Rozhodující je také výrobní index uvedený za lomítkem.

Díl 11029812 představuje 1 originální vrtací a montážní šablonu B/S/H/.

Je určena pro variabilní dveřní závěs 50 mm u odpovídajících plně vestavných myček šířky 60 cm.

Odborné katalogy uvádějí rozměry přibližně 590 × 58 × 0,2 mm a hmotnost kolem 9 g.

Šablona slouží k vyznačení míst pro vrtání do nábytkového čela a po dokončení montáže nezůstává součástí spotřebiče.

Nejedná se o dveřní pant, montážní držák ani kompletní sadu pro upevnění nábytkového panelu.

Šrouby, vruty, držáky, závěsy, vrták, nářadí a nábytkové čelo nejsou automaticky součástí balení.

Ve veřejně dostupných podkladech nebylo spolehlivě potvrzeno žádné starší nahrazované originální číslo ani přesný materiál šablony.

Před vrtáním vždy zkontrolujte orientaci šablony, rozměry panelu a maximální povolenou hloubku otvorů.

Šablonu neobjednávejte pouze podle šířky spotřebiče nebo obecného označení variabilního závěsu.

Rozhodující je vždy katalogové přiřazení dílu 11029812 ke kompletnímu označení spotřebiče uvedenému na jeho typovém štítku.
