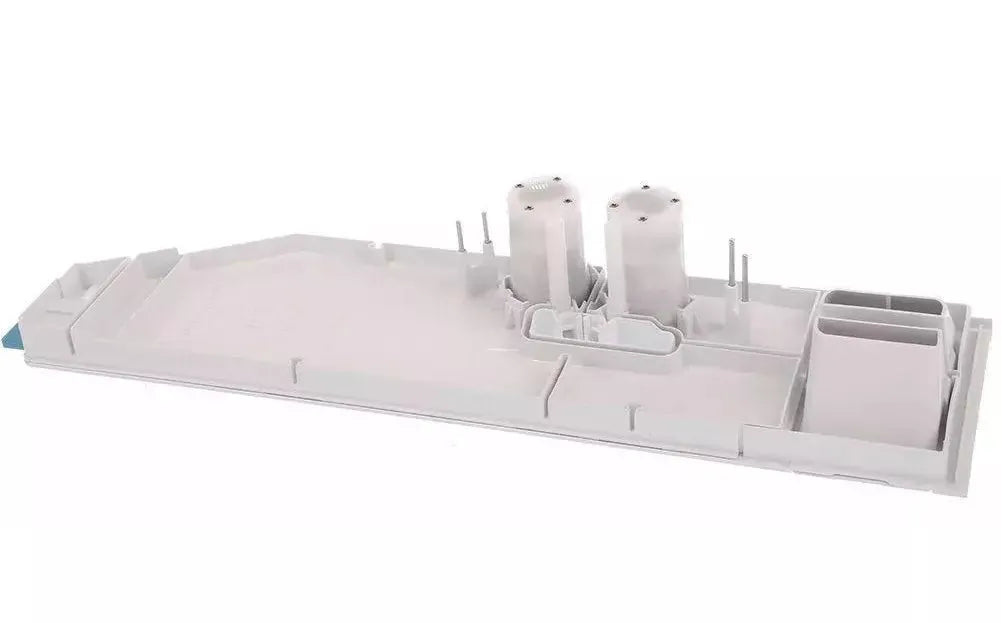

Dávkovací zařízení i-DOS s čerpadly

Originální dávkovací zařízení Bosch Siemens 11018945 je funkční náhradní sestava určená pro automatický dávkovací systém i-DOS ve vybraných pračkách Bosch a Siemens.

Výrobce díl označuje jako kompletní dávkovací zařízení i-DOS s čerpadly (Pi/Mi). Nejde proto pouze o obyčejný plastový kryt zásuvky na prací prostředek, přestože jej některé katalogy řadí do kategorie krytů dávkovače. Součástí dodávané sestavy jsou také dvě čerpadla automatického dávkování.

Aktuální katalogové číslo 11018945 je výrobcem vedeno jako náhrada staršího dílu 11010473.

K čemu dávkovací zařízení slouží?

Zařízení je součástí systému i-DOS, který u kompatibilní pračky automaticky odebírá tekutý prací prostředek nebo další tekutý prostředek z příslušného zásobníku a dávkuje jej do pracího procesu.

U katalogově kompatibilní pračky sestava zejména:

• tvoří funkční část automatického dávkovače i-DOS,
• obsahuje čerpadla pro jednotlivé dávkovací okruhy,
• odebírá tekutý prostředek z odpovídajícího zásobníku,
• pomáhá dopravit odměřené množství prostředku do pracího systému,
• umožňuje automatické dávkování podle nastavení konkrétní pračky,
• nahrazuje poškozenou nebo nefunkční původní dávkovací sestavu.

Samotný díl neurčuje potřebné množství pracího prostředku. Požadavek na dávku vytváří řídicí systém pračky podle zvoleného programu, nastavení i-DOS a konstrukce konkrétního spotřebiče.

Vlastnosti a základní údaje

• Značka: Bosch / Siemens
• Výrobce: BSH Hausgeräte
• Katalogové číslo: 11018945
• Starší nahrazované číslo: 11010473
• Typ dílu: dávkovací zařízení i-DOS
• Oficiální označení: kompletní dávkovací zařízení i-DOS s čerpadly (Pi/Mi)
• Určení: vybrané automatické pračky se systémem i-DOS
• Počet čerpadel: 2
• Provedení: sestavený funkční modul
• Barva: převážně bílá s modrými a šedými prvky
• Konstrukce: plastové těleso doplněné mechanickými a elektromechanickými částmi čerpadel
• Obsah balení: 1 dávkovací sestava s čerpadly

Přesné materiálové složení, rozměry a čistou hmotnost samotného dílu výrobce ve veřejném katalogu neuvádí.

Někteří prodejci zveřejňují rozměry nebo hmotnost přepravního balení. Tyto hodnoty nelze zaměňovat za rozměry a hmotnost samotného dávkovacího zařízení, a proto zde nejsou uváděny jako produktový parametr.

Co obsahuje balení?

Katalogové číslo 11018945 označuje jednu sestavenou dávkovací jednotku i-DOS v provedení zobrazeném na oficiálních produktových fotografiích.

Součástí sestavy jsou:

• těleso dávkovacího zařízení,
• dávkovací kanály a příslušné konstrukční prvky sestavy,
• dvě namontovaná čerpadla i-DOS,
• plnicí a uzavírací části, které jsou pevnou součástí vyobrazeného modulu.

Výrobce u tohoto katalogového čísla nepotvrzuje dodání dalších samostatných částí pračky. Součástí balení proto nejsou zejména:

• kompletní zásuvka na prací prostředky se všemi samostatnými díly,
• čelní panel nebo madlo zásuvky, pokud není součástí vyobrazené sestavy,
• samostatné připojovací hadice pračky,
• kabelový svazek spotřebiče,
• řídicí elektronický modul pračky,
• hladinová nebo jiná samostatná čidla umístěná mimo sestavu,
• tekutý prací prostředek nebo aviváž,
• montážní nářadí.

Před objednáním porovnejte oficiální fotografie nového dílu s původní sestavou. Zkontrolujte také, zda nebyly poškozeny navazující hadice, konektory, těsnění nebo těleso zásuvky.

Nejedná se pouze o kryt zásuvky

Některé odborné katalogy používají pro díl 11018945 zjednodušené označení „kryt dávkovače“ nebo „kryt zásuvky na prací prostředek“. Takové zařazení nevystihuje celý rozsah dodávaného dílu.

Oficiální katalog Bosch a Siemens uvádí kompletní dávkovací zařízení i-DOS s čerpadly. Jde tedy o funkční sestavu automatického dávkování, nikoliv o samostatné dekorativní víko bez čerpadel.

Nejedná se o běžnou ruční zásuvku na prací prostředek

Díl je určen pro pračky vybavené odpovídající verzí systému i-DOS. Nelze jej automaticky použít jako náhradu běžné zásuvky s ručními přihrádkami pro předpírku, hlavní praní a aviváž.

Pračky bez systému i-DOS používají jinou konstrukci dávkovače. Rozdílné generace systému i-DOS mohou mít také jiné čerpadlo, vedení, konektory, zásobníky nebo upevňovací body.

Jak funguje systém i-DOS?

U kompatibilní pračky se tekutý prací prostředek a další vhodný tekutý prostředek nalijí do určených zásobníků. Pračka následně pomocí dávkovacího systému odebírá množství odpovídající nastavení programu a konfiguraci spotřebiče.

Konkrétní způsob výpočtu dávky závisí na modelu pračky. Systém může zohledňovat například:

• množství vloženého prádla,
• zvolený prací program,
• nastavenou základní dávku prostředku,
• nastavenou tvrdost vody,
• zvolený stupeň znečištění,
• aktivaci nebo vypnutí jednotlivého zásobníku i-DOS.

Díl 11018945 zajišťuje mechanické a čerpací provedení dávkování. Vyhodnocování programu a ovládání čerpadel zajišťuje elektronika konkrétní pračky.

Možné projevy poškození

Porucha dávkovací jednotky nebo některého z jejích čerpadel se může projevit například tím, že:

• pračka neodebírá prostředek ze zásobníku i-DOS,
• obsah jednoho zásobníku ubývá, zatímco druhý zůstává beze změny,
• automatické dávkování pracuje nepravidelně,
• čerpadlo při aktivaci nevydává obvyklý provozní zvuk,
• z dávkovacího prostoru se ozývají neobvyklé zvuky,
• v okolí dávkovací sestavy nebo připojených hadic uniká tekutý prostředek,
• pračka hlásí problém s automatickým dávkováním,
• prádlo je vypráno s příliš malým nebo příliš velkým množstvím prostředku,
• na původním tělese jsou praskliny, deformace nebo poškozené přípojky.

Tyto příznaky nemusí vždy způsobovat samotný díl 11018945. Podobné potíže mohou vzniknout také při zaneseném dávkovacím vedení, nevhodném nebo zahuštěném prostředku, ucpané hadici, poškozeném konektoru, vadném čidle, poruše kabeláže nebo řídicí elektroniky.

Kontrola před objednáním

Před objednáním vyhledejte typový štítek pračky a zkontrolujte její úplné označení E-Nr.. Typový štítek bývá podle konstrukce spotřebiče umístěn v prostoru dveří, na zadní stěně nebo v jiném místě uvedeném v návodu.

Porovnejte zejména:

• úplné označení E-Nr. pračky,
• výrobní index uvedený za lomítkem,
• katalogové přiřazení dílu 11018945 ke konkrétnímu spotřebiči,
• původní katalogové číslo 11010473 nebo 11018945,
• počet a polohu čerpadel,
• tvar tělesa dávkovací sestavy,
• rozmístění plnicích otvorů a uzávěrů,
• polohu přípojek dávkovacího vedení,
• provedení elektrických kontaktů a konektorů,
• upevňovací body a návaznost na zásuvku pračky.

Samotná podobná barva, přibližná délka nebo stejný počet čerpadel kompatibilitu nepotvrzují. Konstrukčně podobné dávkovací jednotky mohou používat jiné konektory, čerpadla nebo připojovací profily.

Náhrada staršího dílu 11010473

Výrobce Bosch a Siemens uvádí, že katalogové číslo 11018945 nahrazuje starší číslo 11010473.

Pokud je pro konkrétní E-Nr. pračky v katalogu uveden původní díl 11010473 a současně jeho oficiální náhrada 11018945, objednává se novější provedení.

Náhrada staršího čísla však neznamená univerzální použitelnost ve všech pračkách i-DOS. Vhodnost musí být stále potvrzena pro úplné E-Nr. a index spotřebiče.

Výměna dávkovací jednotky

Díl obsahuje čerpadla, elektrické kontakty a připojení k rozvodu tekutých prostředků. Jeho výměna proto představuje servisní zásah do vnitřní konstrukce pračky.

Výměnu doporučujeme svěřit kvalifikovanému servisnímu technikovi, zejména pokud je nutné demontovat horní kryt spotřebiče, odpojovat kabeláž nebo rozpojovat dávkovací hadice.

Obecný servisní postup může zahrnovat:

• odpojení pračky od elektrické sítě,
• uzavření přívodu vody,
• vyprázdnění zásobníků i-DOS podle návodu konkrétního modelu,
• zajištění okolí proti úniku zbytkového pracího prostředku,
• zpřístupnění dávkovací sestavy,
• označení původního zapojení hadic a konektorů,
• odpojení elektrických kontaktů a dávkovacího vedení,
• uvolnění původního dávkovacího zařízení,
• kontrolu hadic, těsnění, konektorů a upevňovacích míst,
• montáž nové sestavy ve správné poloze,
• obnovení všech elektrických a kapalinových spojů,
• provedení funkční a těsnostní kontroly.

Přesný postup se může výrazně lišit podle modelu a výrobního indexu pračky. Při demontáži neoddělujte části nové sestavy, které jsou dodány jako kompletní modul, pokud to výslovně nepožaduje servisní dokumentace.

Kontrola po výměně

Po montáži je nutné ověřit správnou funkci obou dávkovacích okruhů a těsnost všech spojů.

Zkontrolujte zejména:

• správné usazení dávkovací sestavy,
• zajištění všech hadic a konektorů,
• neporušenost těsnění,
• volný pohyb zásuvky, pokud jej konstrukce pračky používá,
• těsnost při naplnění zásobníků,
• funkci jednotlivých čerpadel,
• správné nastavení systému i-DOS,
• nepřítomnost chybového hlášení,
• únik prostředku během zkušebního programu.

Podle konkrétního modelu může být po opravě nutné provést naplnění dávkovacího vedení, čisticí postup, servisní test nebo nové nastavení základní dávky. Postupujte podle návodu pračky nebo servisní dokumentace pro dané E-Nr.

Pokud se objeví únik kapaliny, neobvyklý zvuk čerpadla nebo elektrická chyba, pračku ihned vypněte a odpojte od elektrické sítě.

Bezpečnost při montáži

• Před zahájením práce vytáhněte síťovou zástrčku.
• Uzavřete přívod vody do pračky.
• Počítejte se zbytky koncentrovaného pracího prostředku uvnitř zásobníků a hadic.
• Používejte vhodné ochranné rukavice a řiďte se bezpečnostními pokyny výrobce pracího prostředku.
• Zabraňte kontaktu pracího prostředku s očima a elektrickými částmi pračky.
• Nezaměňujte jednotlivé dávkovací hadice ani elektrické konektory.
• Nespouštějte pračku s otevřeným krytem nebo nezajištěnou dávkovací sestavou.
• Po opravě vždy proveďte kontrolu těsnosti.

Čištění a údržba

Dávkovací systém čistěte pouze způsobem uvedeným v návodu konkrétní pračky. Zaschlý nebo nevhodný prostředek může omezit průchodnost dávkovacího vedení a zatěžovat čerpadla.

Při čištění dodržujte zejména následující zásady:

• používejte pouze prostředky vhodné pro systém i-DOS daného modelu,
• nemíchejte různé prací prostředky bez předchozího vyprázdnění a vyčištění zásobníku,
• nepoužívejte rozpouštědla ani abrazivní čisticí prostředky,
• elektrické části a čerpadla neponořujte do vody,
• neprofukujte dávkovací kanály vysokým tlakem,
• nepoužívejte ostré předměty k mechanickému uvolňování usazenin,
• před opětovným zapojením nechte všechny čištěné kontaktní plochy řádně vyschnout.

Pokud pračka delší dobu nebude používána nebo se má změnit druh prostředku, postupujte podle pokynů pro vyprázdnění a čištění zásobníků uvedených v návodu spotřebiče.

Kompatibilita

Díl 11018945 je určen pouze pro vybrané automatické pračky Bosch a Siemens vybavené odpovídající verzí dávkovacího systému i-DOS.

Odborné katalogy jej evidují také u některých spotřebičů dalších značek skupiny BSH, například Balay, Constructa nebo Neff. Takové použití musí být vždy potvrzeno katalogem podle úplného označení konkrétní pračky.

Žádné konkrétní kompatibilní modely zde nejsou vypisovány, protože vhodnost se může měnit podle výrobního indexu uvedeného za lomítkem.

Kompatibilitu vždy ověřte podle úplného E-Nr., nikoliv pouze podle obchodního názvu, vzhledu pračky nebo označení i-DOS na ovládacím panelu.

Upozornění před objednáním

Díl 11018945 představuje 1 originální dávkovací zařízení i-DOS s namontovanými čerpadly Bosch Siemens.

Nejde pouze o dekorativní kryt zásuvky, samostatné čerpadlo ani běžnou ruční přihrádku na prací prostředek. Současně se nejedná o kompletní pračku, řídicí elektroniku nebo sadu všech hadic a souvisejících dílů dávkovacího systému.

Aktuální díl 11018945 oficiálně nahrazuje starší katalogové číslo 11010473.

Rozměry a čistá hmotnost samotné sestavy nebyly výrobcem ve veřejných produktových podkladech potvrzeny. Údaje některých prodejců se vztahují pouze k přepravnímu balení a nejsou vhodné pro ověření kompatibility.

Před objednáním vždy potvrďte přiřazení podle úplného E-Nr. a výrobního indexu pračky. Pokud závada nebyla přesně diagnostikována, zkontrolujte před výměnou také dávkovací hadice, konektory, kabeláž, nastavení i-DOS a řídicí elektroniku spotřebiče.
