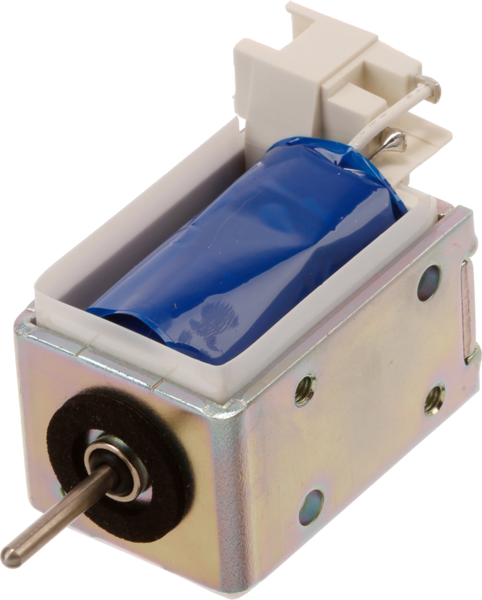

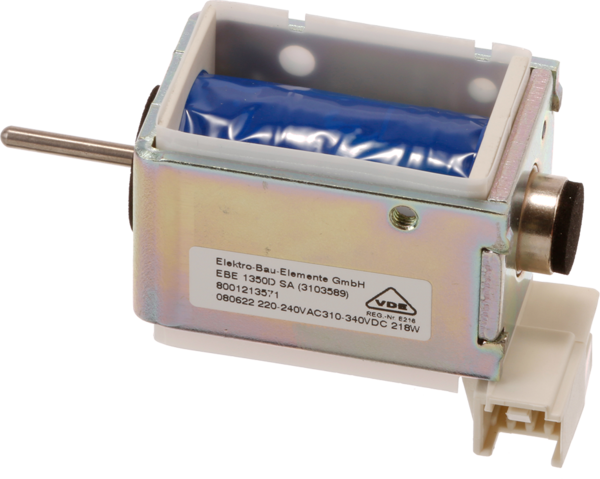

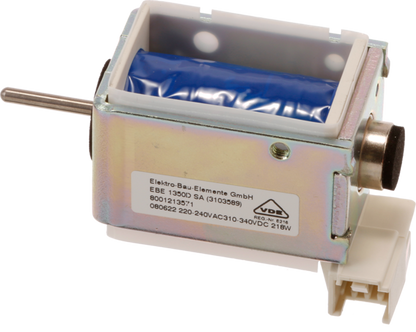

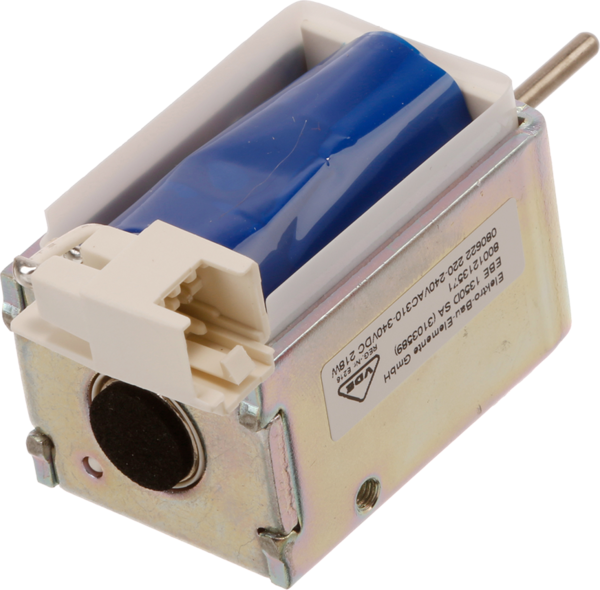

Zdvihací elektromagnet do sušičky a kávovaru Bosch Siemens Gaggenau 10023050

Originální zdvihací elektromagnet B/S/H/ 10023050 je určen pro vybrané sušičky prádla Bosch a Siemens a pro vybrané vestavné kávovary Gaggenau podle přesného modelového označení spotřebiče. V originálních katalozích Bosch a Siemens je veden jako „Elektromagnet / Hubmagnet VDE“. Jde o elektromechanický akční člen, jehož konkrétní funkce se liší podle konstrukce spotřebiče.

K čemu slouží a kdy je potřeba výměna?

U vybraných sušiček prádla elektromagnet mechanicky ovládá proplachovací ventil v oblasti systému kondenzátu. Elektrický impulz vytvoří pohyb kotvy elektromagnetu, který následně ovládá navazující mechanickou část.

U vybraných vestavných kávovarů může být stejný elektromagnet použit jako součást mechanismu automatického otevírání dvířek. Výměna je vhodná při elektrické nebo mechanické závadě elektromagnetu, kdy příslušný ovládaný mechanismus již nereaguje správně. Před výměnou je vhodné ověřit také stav kabeláže a navazujících mechanických částí.

Vlastnosti

• originální náhradní díl B/S/H/,
• elektromagnetický zdvihací člen / zdvihací magnet,
• originální označení „Elektromagnet / Hubmagnet VDE“,
• používaný u vybraných sušiček prádla a vestavných kávovarů,
• u sušiček může ovládat proplachovací ventil kondenzátního systému,
• u vybraných kávovarů může být součástí mechanismu automatického otevírání dvířek,
• určený pro vybrané spotřebiče Bosch, Siemens a Gaggenau,
• katalogové číslo 10023050,
• dodává se jako 1 kus,
• nahrazuje starší katalogové číslo 00631076.

Provedení a rozměry

Díl má provedení elektricky ovládaného zdvihacího elektromagnetu s pohyblivou částí, která po přivedení napětí mechanicky působí na navazující mechanismus spotřebiče. Originální katalog Bosch a Siemens jej označuje jako provedení „Hubmagnet VDE“.

Přesné rozměry a elektrické parametry neuvádíme, protože nejsou na oficiálních produktových stránkách B/S/H/ pro katalogové číslo 10023050 dostatečně jednoznačně specifikovány. Pro správný výběr je rozhodující katalogové číslo a úplné E-Nr spotřebiče.

Související díly

Aktuální díl 10023050 je veden jako náhrada staršího katalogového čísla 00631076. Pokud je číslo 00631076 uvedeno v rozkresu nebo servisní dokumentaci spotřebiče, je přesto nutné ověřit aktuální náhradní díl podle úplného E-Nr.

V originálním katalogu B/S/H/ je rovněž vedena servisní sestava 00638266, která obsahuje elektromagnet 10023050, kabelový svazek 00630279 a upevňovací pásky. Jde o samostatnou servisní sestavu a nelze ji automaticky zaměňovat za samotný elektromagnet 10023050 bez ověření podle konkrétního spotřebiče.

Doporučení k používání a údržbě

Elektromagnet nevyžaduje samostatnou běžnou údržbu. Při poruše je vhodné před výměnou zkontrolovat také elektrické připojení, kabeláž a volný pohyb mechanismu, který elektromagnet ovládá.

Před demontáží a montáží musí být spotřebič odpojen od elektrické sítě. Protože jde o elektrický díl umístěný uvnitř spotřebiče, doporučujeme výměnu svěřit osobě s odpovídajícími znalostmi nebo odbornému servisu.

Kompatibilita a značky

Elektromagnet 10023050 je doložen pro vybrané spotřebiče značek Bosch, Siemens a Gaggenau. Používá se v různých konstrukčních sestavách, a proto nelze jeho vhodnost určit pouze podle vzhledu nebo obecného typu spotřebiče.

Přesnou kompatibilitu vždy ověřte podle úplného E-Nr spotřebiče včetně výrobního indexu za lomítkem. Stejně vypadající sušičky nebo kávovary mohou podle výrobní varianty používat jiné provedení elektromagnetu nebo celou odlišnou servisní sestavu.

Upozornění

Katalogové číslo 10023050 označuje samotný zdvihací elektromagnet. Nejedná se automaticky o kompletní ventil ani o celou servisní sestavu s kabeláží.

Díl nahrazuje starší katalogové číslo 00631076.

Před objednáním neporovnávejte díl pouze podle jeho vzhledu nebo označení na cívce. Vždy ověřte kompatibilitu podle úplného E-Nr spotřebiče.
