Horní zásuvka mrazicího prostoru

Originální zásuvka Bosch Siemens 00704411 je náhradní plastový zásobník určený pro horní pozici mrazicího prostoru vybraných chladniček a kombinovaných chladniček. Slouží k přehlednému uložení a snadnému vysouvání zmrazených potravin.

Oficiální katalog Siemens díl označuje jako horní zásuvku mrazáku. Jedná se o kompletní zásuvku zobrazenou na produktových fotografiích, nikoli pouze o samostatné čelo, madlo nebo boční vodicí prvek.

Zásuvka je vyrobena z bílého plastu. Orientační rozměry činí přibližně 395 × 405 × 141 mm a hmotnost přibližně 534 g. Balení obsahuje 1 zásuvku.

K čemu zásuvka slouží?

Zásuvka vytváří samostatný úložný prostor v horní části mrazáku. Umožňuje ukládat balené zmrazené potraviny a podle konstrukce spotřebiče se vysouvá po bočních opěrných plochách nebo vnitřních vodicích profilech.

U katalogově kompatibilního spotřebiče zásuvka zejména:

• nahrazuje prasklou, deformovanou nebo chybějící původní zásuvku,
• umožňuje přehledné rozdělení potravin v mrazicím prostoru,
• usnadňuje vkládání a vyjímání zmrazených potravin,
• udržuje uložené potraviny oddělené od ostatních zásuvek,
• obnovuje správné využití horní části mrazicího prostoru.

Zásuvka sama potraviny nechladí ani nezmrazuje. Chladicí funkci zajišťuje mrazicí systém spotřebiče.

Vlastnosti a základní údaje

• Značka: Bosch, Siemens
• Katalogové číslo: 00704411
• Zkrácené označení: 704411
• Typ dílu: zásuvka mrazicího prostoru
• Katalogová pozice: horní zásuvka mrazáku
• Určení: vybrané chladničky a kombinované chladničky
• Materiál: plast
• Barva: bílá
• Orientační šířka: 395 mm
• Orientační hloubka: 405 mm
• Orientační výška: 141 mm
• Orientační hmotnost: 534 g
• GTIN: 4062535186679
• Obsah balení: 1 zásuvka

Rozměry jsou pomocným kontrolním údajem. Pro správné zasunutí musí souhlasit také tvar bočních stěn, výřezy, dorazy, vodicí plochy, přední část a celková konstrukce zásuvky.

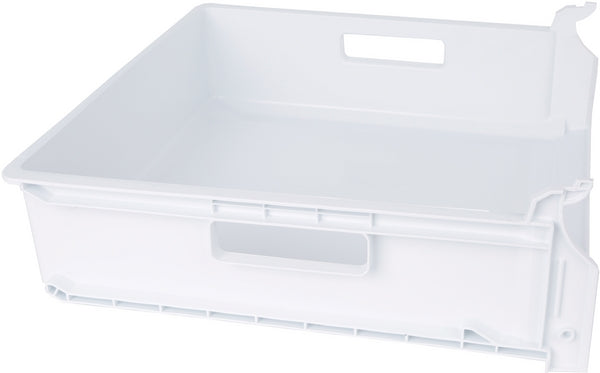

Konstrukce zásuvky

Díl má podobu otevřené plastové nádoby s vyšší přední stěnou a integrovanými uchopovacími otvory. Na bočních stranách se nacházejí tvarované prvky, které navazují na konstrukci mrazicího prostoru.

Oficiální produktové fotografie zobrazují celou sestavenou zásuvku. Přední stěna proto není v tomto případě dodávána jako samostatný náhradní díl oddělený od nádoby.

Označení UPPER FREEZER DRAWER 600 NSP, používané v katalogu Siemens, potvrzuje horní umístění zásuvky. Část „600 NSP“ představuje katalogové konstrukční označení a neměla by být používána jako náhrada kontroly podle E-Nr. spotřebiče.

Co obsahuje balení?

Katalogové číslo 00704411 označuje jednu kompletní plastovou zásuvku mrazicího prostoru v provedení zobrazeném v katalogu výrobce.

Součástí dodávky nejsou:

• další horní, prostřední nebo spodní zásuvky,
• samostatné lišty a vodicí profily uvnitř spotřebiče,
• skleněná police nad zásuvkou,
• výparník nebo jiné části chladicího systému,
• police chladicího prostoru,
• zásuvka na ovoce a zeleninu,
• těsnění ani dveře mrazicího prostoru.

Před objednáním zkontrolujte, zda je poškozena skutečně zásuvka, nebo také vodicí a opěrné plochy uvnitř spotřebiče.

Nejedná se o spodní ani hlubokou zásuvku

Díl 00704411 je katalogově určen pro horní pozici mrazicího prostoru. Nelze jej automaticky zaměnit za prostřední nebo spodní zásuvku stejného spotřebiče.

Jednotlivé zásuvky mohou mít podobnou šířku, ale rozdílnou výšku, hloubku, tvar zadní části nebo umístění bočních dorazů. Zásuvku proto neobjednávejte pouze podle fotografie čelní strany.

Nejedná se o zásuvku chladicího prostoru

Tento díl není určen jako zásuvka na ovoce a zeleninu, přihrádka s regulací vlhkosti ani nádoba na maso a ryby v chladicí části spotřebiče.

Zásuvky chladicího a mrazicího prostoru používají rozdílné konstrukce, rozměry a vodicí prvky, přestože mohou mít podobnou barvu a vzhled.

Možné projevy poškození

Výměna zásuvky může být potřebná například tehdy, když:

• je plast prasklý nebo část stěny chybí,
• je poškozena přední stěna nebo uchopovací otvor,
• jsou odlomené boční opěrné či dorazové prvky,
• zásuvka nedrží rovně a při vysouvání se naklání,
• zásuvka vypadává z určené polohy,
• se zachytává o vnitřní stěny mrazáku,
• deformovaná zásuvka brání správnému zavření dveří,
• původní zásuvka byla ztracena nebo odstraněna.

Obtížné vysouvání nemusí vždy způsobovat samotná zásuvka. Příčinou může být také námraza, přimrzlé potraviny, přeplnění zásuvky nebo poškození vnitřních vodicích ploch.

Kontrola před objednáním

Před objednáním vyhledejte typový štítek chladničky nebo kombinované chladničky a opište úplné označení E-Nr. včetně indexu uvedeného za lomítkem.

Porovnejte zejména:

• úplné označení E-Nr. spotřebiče,
• výrobní index za lomítkem,
• katalogové přiřazení dílu 00704411,
• umístění původní zásuvky v horní části mrazáku,
• orientační rozměry 395 × 405 × 141 mm,
• výšku a tvar přední stěny,
• tvar zadních rohů a bočních stěn,
• polohu uchopovacích otvorů,
• provedení bočních opěrných a dorazových prvků.

Samotná šířka, bílá barva nebo podobný vzhled kompatibilitu nepotvrzují. U různých konstrukčních verzí chladniček se mohou zásuvky lišit pouze v drobných, ale pro montáž důležitých detailech.

Výměna zásuvky

Před výměnou přesuňte potraviny z původní zásuvky. Pokud je zásuvka přimrzlá, nepáčte ji nástrojem a nepoužívejte nadměrnou sílu. Nechte námrazu bezpečně povolit podle návodu spotřebiče.

Obecný postup výměny:

• otevřete dveře mrazicího prostoru v dostatečném úhlu,
• vysuňte původní zásuvku směrem dopředu,
• podle konstrukce mírně nadzvedněte její přední část přes doraz,
• zkontrolujte a očistěte vnitřní vodicí plochy,
• porovnejte tvar nové a původní zásuvky,
• vložte novou zásuvku na správné opěrné plochy,
• zasuňte ji rovnoměrně bez násilí do pracovní polohy.

Přesný způsob vyjmutí se může lišit podle konstrukce spotřebiče. Plastovou zásuvku neupravujte řezáním, vrtáním ani zahříváním.

Kontrola po výměně

Po nasazení nové zásuvky ověřte:

• že leží rovně na obou stranách,
• že se vysouvá a zasouvá bez výrazného odporu,
• že nepřeskakuje přes boční vodicí plochy,
• že se nedotýká sousední zásuvky nebo police,
• že ji lze zasunout do plné hloubky,
• že se dveře mrazáku správně zavřou a těsnění přiléhá po celém obvodu.

Pokud nová zásuvka nezapadne, znovu zkontrolujte její polohu a úplné E-Nr. spotřebiče. Nepokoušejte se nesprávně zvolený díl přizpůsobovat.

Bezpečné používání

• Zásuvku nepřetěžujte nadměrně těžkými potravinami.
• Při vysouvání ji držte za určenou přední část nebo uchopovací otvor.
• Nevytahujte naplněnou zásuvku prudce pouze za jednu stranu.
• Do zásuvky nevkládejte horké nádoby nebo potraviny.
• Přimrzlou zásuvku neuvolňujte nožem ani jiným ostrým nástrojem.
• Prasklou zásuvku dále nepoužívejte, pokud hrozí její rozlomení nebo vypadnutí obsahu.

Čištění a údržba

Zásuvku vyjměte, nechte její povrch přizpůsobit pokojové teplotě a očistěte ji vlažnou vodou s malým množstvím jemného mycího prostředku. Nepoužívejte abrazivní houbičky, agresivní chemické čističe ani velmi horkou vodu.

Vhodnost mytí dílu v automatické myčce nádobí nebyla ve veřejných podkladech potvrzena. Doporučeno je proto šetrné ruční mytí.

Po umytí zásuvku důkladně osušte. Před vložením zpět odstraňte také zbytky ledu a nečistoty z opěrných ploch uvnitř mrazáku.

Kompatibilita

Díl 00704411 je určen pro vybrané chladničky a kombinované chladničky Bosch a Siemens. Odborné katalogy jej přiřazují také k některým spotřebičům dalších značek koncernové nebo servisní distribuce, například Constructa a Balay.

Kompatibilita se však nevztahuje automaticky na všechny modely uvedených značek. Rozhodující je vždy přesné katalogové přiřazení podle úplného označení E-Nr. a indexu za lomítkem.

Žádné konkrétní modely zde nejsou vypisovány, protože stejná modelová řada může existovat v několika konstrukčních verzích s rozdílnými zásuvkami.

Katalogová označení a náhrady

• Úplné katalogové číslo: 00704411
• Zkrácený zápis: 704411
• Německé označení: Gefriergutbehälter
• Anglické označení: Frozen food container / upper freezer drawer
• Katalogové doplnění Siemens: UPPER FREEZER DRAWER 600 NSP

Zápis 704411 není jiný ani starší díl. Jde pouze o zkrácenou podobu čísla 00704411 bez úvodních nul.

Oficiální produktová data Bosch u tohoto katalogového čísla neuvádějí žádné starší nahrazované číslo ani nástupnický díl.

Upozornění před objednáním

Díl 00704411 představuje 1 originální bílou plastovou horní zásuvku mrazicího prostoru Bosch Siemens.

Orientační rozměry činí 395 × 405 × 141 mm a hmotnost přibližně 534 g. Nejedná se o spodní zásuvku, zásuvku na ovoce a zeleninu, samostatné čelo ani vodicí lišty.

Před objednáním vždy ověřte vhodnost podle úplného E-Nr. chladničky včetně indexu za lomítkem. Zásuvku neobjednávejte pouze podle rozměrů, barvy nebo podobného vzhledu.
