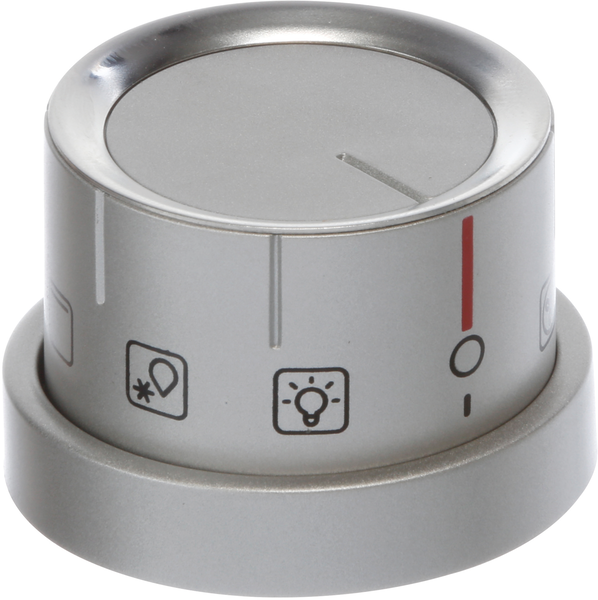

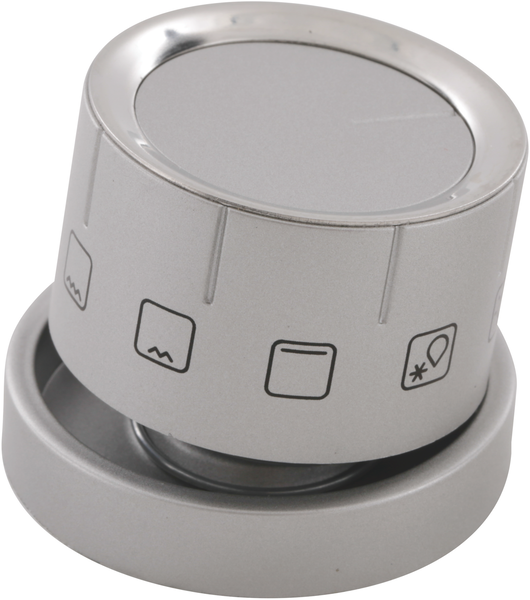

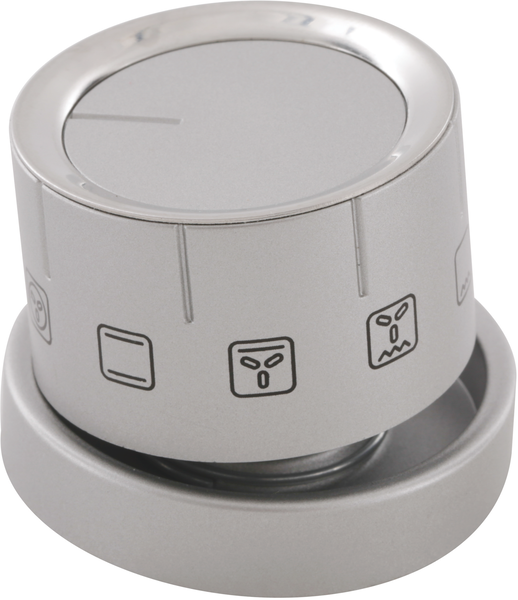

Ovládací knoflík volby funkcí trouby Bosch 00638781 – cca 45 × 45 × 32 mm

Originální otočný ovládací knoflík s katalogovým číslem 00638781 je náhradní díl pro vybrané volně stojící kombinované sporáky Bosch. V servisních katalozích je přesný díl veden jako „Drehgriff-Vorwahl“, tedy otočný volič funkcí / provozního režimu trouby. Knoflík je nasazen na hřídeli příslušného volicího mechanismu za čelním ovládacím panelem a umožňuje uživateli zvolit požadovaný druh ohřevu nebo jinou funkci pečicí trouby. Nejde o knoflík regulace teploty ani o ovladač plynového hořáku varné desky. Před objednáním vždy ověřte vhodnost podle úplného E-Nr spotřebiče včetně výrobního indexu za lomítkem.

K čemu slouží a kdy je potřeba výměna?

00638781 slouží jako hlavní mechanický volič funkcí pečicí trouby. Otáčením knoflíku uživatel nastavuje na odpovídajícím spínacím mechanismu zvolený provozní režim trouby.

U konstrukcí, ve kterých je 00638781 doložen, je ovládání trouby rozděleno mezi více samostatných otočných prvků. Jeden ovladač slouží pro výběr druhu ohřevu nebo funkce, další pro nastavení požadované teploty a samostatné knoflíky ovládají plynové hořáky varné části sporáku.

Výměna je vhodná zejména tehdy, pokud je původní knoflík prasklý, deformovaný, nedrží správně na ovládací hřídeli, má poškozený vnitřní profil nebo se při otáčení protáčí bez spolehlivého přenosu pohybu.

Pokud lze knoflíkem mechanicky otáčet, ale trouba nereaguje na zvolenou funkci nebo některé provozní režimy nefungují, nemusí být závada v samotném 00638781. Příčinou může být volicí spínač za ovládacím panelem, jeho elektrické kontakty, kabeláž, topná tělesa nebo jiná část elektrického systému trouby.

Vlastnosti

• originální náhradní díl B/S/H/,
• katalogové číslo: 00638781,
• zkrácené označení: 638781,
• typ: otočný knoflík volby funkcí trouby,
• německé servisní označení: Drehgriff-Vorwahl,
• české odborné katalogy jej označují jako knoflík funkcí trouby,
• umístění: čelní ovládací panel sporáku,
• určeno k mechanickému ovládání voliče provozních režimů trouby,
• orientační rozměry podle odborného katalogu: 45 × 45 × 32 mm,
• orientační hmotnost: přibližně 20 g,
• dodává se jako samostatný otočný knoflík,
• nejde o elektrický volicí spínač umístěný za panelem,
• přesná servisní kompatibilita je potvrzena pro Bosch,
• balicí jednotka: 1 ks.

Provedení a rozměry

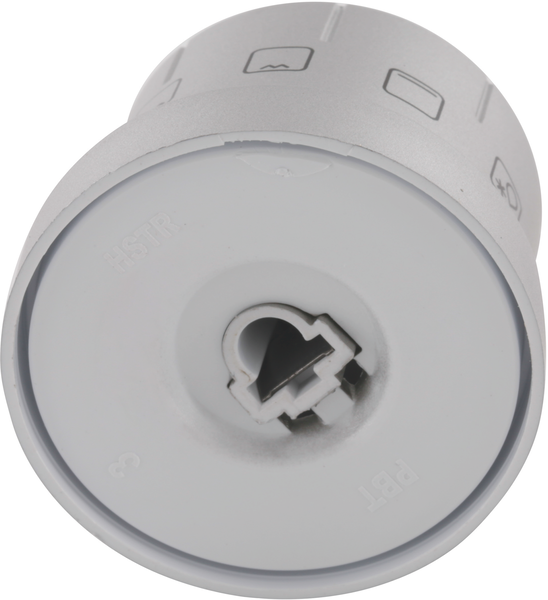

00638781 je proveden jako kruhový otočný ovladač určený k nasazení na hřídel voliče funkcí trouby. Konstrukce vnitřního otvoru, jeho orientace a hloubka nasazení odpovídají konkrétní generaci ovládacího systému sporáků Bosch.

Specializovaný katalog originálních náhradních dílů uvádí pro přesný 00638781 přibližné celkové rozměry 45 × 45 × 32 mm a hmotnost přibližně 20 g.

Výrobce ani spolehlivé odborné katalogy, které jsem ověřil, neuvádějí pro 00638781 jednoznačné materiálové složení. Není proto vhodné díl označovat jako kovový nebo nerezový pouze podle vzhledu jeho pohledové části.

Rozměrově může být 00638781 velmi podobný dalším ovládacím knoflíkům stejného sporáku. To však neznamená jejich vzájemnou zaměnitelnost. Jednotlivé ovladače mohou mít jiný vnitřní profil, jinou orientaci ukazatele nebo odlišné grafické označení odpovídající jejich funkci.

Pro správný výběr je proto rozhodující katalogové číslo 00638781 a kompatibilita podle úplného E-Nr spotřebiče. Rozměr přibližně 45 mm ani podobný vzhled ostatních knoflíků nejsou dostatečným potvrzením vhodnosti.

Související díly

U sporáků používajících 00638781 jsou servisně doloženy další dva velmi podobné otočné ovladače, které je důležité správně rozlišit.

00638779 je veden jako „Drehgriff-Kochstelle“, tedy ovládací knoflík varné části. U odpovídajících kombinovaných sporáků se používá pro ovládání plynových hořáků varné desky.

00638780 je veden jako „Drehgriff-Temperatur“, tedy knoflík regulace teploty trouby. Uživatel jím nastavuje požadovanou teplotu, zatímco 00638781 vybírá provozní režim / druh ohřevu.

Servisní rozpisy odpovídajících sporáků Bosch HGD74 skutečně uvádějí všechny tyto součásti současně: 00638779 – varná část, 00638780 – teplota a 00638781 – volba funkcí.

Za knoflíkem 00638781 se nachází vlastní elektrický nebo elektromechanický volicí prvek, který zvolenou polohu převádí do zapojení příslušných funkcí trouby. Tento mechanismus je samostatným dílem a není součástí balení 00638781.

Pro přesný 00638781 jsem v dostupných spolehlivých servisních zdrojích nenalezl potvrzené starší ani novější nástupnické katalogové číslo. Není proto vhodné nahrazovat jej jiným vzhledově podobným knoflíkem bez výslovného potvrzení pro konkrétní E-Nr.

Doporučení k používání a údržbě

Při běžném používání otáčejte knoflíkem pouze mezi polohami určenými ovládacím mechanismem. Nepoužívejte nadměrnou sílu, pokud se volič v některém místě pohybuje neobvykle ztuha.

Povrch knoflíku čistěte měkkým navlhčeným hadříkem a šetrným čisticím prostředkem. Nepoužívejte abrazivní houbičky, kovové nástroje ani agresivní chemické přípravky, které by mohly poškodit povrch nebo grafické označení funkcí.

Při výměně se původní knoflík obvykle stahuje přímo z ovládací hřídele. Při demontáži jej vytahujte rovnoměrně a nepáčte jej ostrým nástrojem proti čelnímu panelu.

Před nasazením nového dílu porovnejte polohu vnitřního profilu a ukazatele s původním knoflíkem. Pokud nový knoflík na hřídel správně nezapadá, netlačte jej násilím a nejprve ověřte kompatibilitu.

Pokud je po sejmutí knoflíku samotná hřídel voliče uvolněná, poškozená nebo se pohybuje nestandardně, je vhodné nejprve diagnostikovat volicí mechanismus za ovládacím panelem.

Při jakémkoli zásahu za ovládací panel musí být spotřebič odpojen od elektrické sítě. U kombinovaných plynových sporáků je při rozsáhlejším servisním zásahu nutné současně respektovat bezpečnostní pravidla pro plynové spotřebiče.

Kompatibilita a značky

00638781 je spolehlivě doložen jako originální náhradní díl Bosch. Přesné servisní výpisy potvrzují jeho použití u několika výrobních variant volně stojících kombinovaných sporáků Bosch.

Výrazně je doložen zejména u konstrukční rodiny HGD74. Oficiální servisní stránky Bosch potvrzují, že jde o řadu volně stojících kombinovaných sporáků Serie 4, která spojuje plynovou varnou část s elektrickou troubou.

V rámci HGD74 existují různé tržní, barevné a výrobní varianty. Některé používají stejné nebo velmi podobné ovládací prvky, ale kompatibilitu nelze rozšiřovat na celou produktovou řadu bez kontroly přesného servisního seznamu.

Odborné obchody někdy označují 00638781 obecně jako díl Bosch/Siemens. Pro přesný kód jsem však při tomto ověření získal jednoznačný servisní důkaz zejména pro Bosch, proto další značku do zákaznického popisu bez stejně silného potvrzení nepřidávám.

Vhodnost 00638781 vždy ověřte podle úplného E-Nr sporáku včetně výrobního indexu za lomítkem. Samotné označení HGD74, průměr knoflíku nebo podobnost s ostatními ovladači nejsou dostatečným potvrzením kompatibility.

Upozornění

00638781 je otočný ovládací knoflík volby funkcí trouby. Nejde o knoflík regulace teploty, ovladač plynového hořáku ani samotný elektrický volicí spínač.

U stejné konstrukční generace je 00638779 určeno pro varnou část, 00638780 pro nastavení teploty trouby a 00638781 pro výběr funkcí trouby. Tyto díly není vhodné vzájemně zaměňovat.

Odborný katalog uvádí orientační rozměry přibližně 45 × 45 × 32 mm a hmotnost cca 20 g. Tyto parametry používejte pouze jako pomocnou kontrolu.

Pokud trouba nereaguje na změnu funkce, ale knoflík není mechanicky poškozený, je vhodné před jeho výměnou ověřit stav volicího mechanismu a elektrického systému trouby.
