Plovákový bezpečnostní spínač do myčky Bosch Siemens 00622035

Originální plovákový spínač BSH 00622035 je náhradní bezpečnostní díl určený pro vybrané myčky nádobí Bosch, Siemens, Neff, Gaggenau, Constructa a další kompatibilní spotřebiče skupiny BSH.

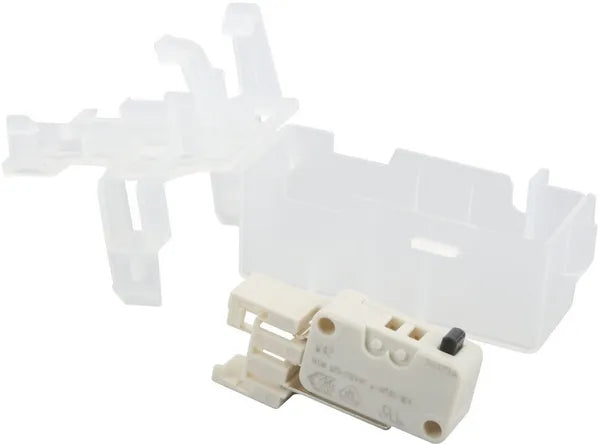

Dodávaný díl tvoří mikrospínač a transparentní plastové pouzdro. Sestava se nachází ve spodní části myčky v blízkosti bezpečnostního plováku a pomáhá rozpoznat přítomnost vody ve spodní vaně spotřebiče.

Samostatný plovák, zpravidla vyrobený z lehkého pěnového materiálu, není součástí balení.

K čemu plovákový spínač slouží?

Spínač je součástí ochrany myčky proti úniku vody. Pokud se ve spodní vaně spotřebiče nahromadí voda, bezpečnostní plovák se zvedne a mechanicky sepne mikrospínač.

Mikrospínač následně předá řídicí elektronice informaci o změně polohy plováku. Podle konstrukce konkrétní myčky může spotřebič například:

• přerušit napouštění vody,
• zabránit spuštění dalšího programu,
• aktivovat vypouštěcí čerpadlo,
• zobrazit chybové hlášení,
• přejít do ochranného režimu.

Díl 00622035 neměří běžnou hladinu vody v mycím prostoru. Jedná se o bezpečnostní spínač ovládaný plovákem ve spodní části myčky.

Vlastnosti a základní údaje

• Výrobce: BSH
• Katalogové číslo: 00622035
• Zkrácené označení: 622035
• Typ dílu: plovákový bezpečnostní spínač
• Konstrukce: mikrospínač s pouzdrem
• Určení: vybrané myčky nádobí
• Umístění: spodní část myčky u bezpečnostního plováku
• Materiál pouzdra: plast
• Barva pouzdra: transparentní
• Orientační délka: 113 mm
• Orientační šířka: 48 mm
• Orientační výška: 48 mm
• Orientační hmotnost: 10 g
• Obsah balení: 1 sestava mikrospínače s pouzdrem

Uvedené rozměry jsou pouze pomocným kontrolním údajem. Pro správnou kompatibilitu je důležitý také tvar pouzdra, způsob uchycení, poloha ovládací části mikrospínače a provedení elektrického připojení.

Konstrukce dílu

Díl se skládá z tvarovaného transparentního plastového pouzdra a instalovaného elektrického mikrospínače. Pouzdro zajišťuje správné umístění spínače vůči bezpečnostnímu plováku.

Při zvednutí plováku dojde k mechanickému stisknutí ovládací části mikrospínače. Správná funkce proto závisí nejen na samotném spínači, ale také na volném pohybu plováku a správném usazení celé sestavy.

Co obsahuje balení?

Katalogové číslo 00622035 označuje jednu sestavu obsahující:

• elektrický mikrospínač,
• tvarované plastové pouzdro nebo držák mikrospínače.

Součástí dodávky nejsou:

• samostatný bezpečnostní plovák,
• pěnová plováková deska,
• spodní vana myčky,
• kabelový svazek,
• samostatný připojovací konektor spotřebiče,
• vypouštěcí čerpadlo,
• napouštěcí ventil nebo přívodní hadice AquaStop,
• řídicí elektronika myčky.

Nejedná se o samostatný plovák

Označení „plovákový spínač“ může působit dojmem, že balení obsahuje také plovák. Díl 00622035 však představuje pouze mikrospínač s jeho plastovým pouzdrem.

Plovák je samostatná mechanická část. Při úniku vody se zvedá a ovládá mikrospínač. Pokud je poškozený, deformovaný, zablokovaný nebo chybí, nemusí výměna samotného spínače závadu odstranit.

Nejedná se o běžný snímač hladiny vody

Díl 00622035 nelze automaticky zaměňovat s tlakovým snímačem, průtokoměrem, turbínkou, snímačem množství vody nebo jiným hladinovým čidlem umístěným v hydraulickém systému myčky.

Jeho úkolem je reagovat na mechanický pohyb bezpečnostního plováku ve spodní vaně spotřebiče.

Možné projevy závady

Poškozený, zablokovaný nebo elektricky vadný mikrospínač se může projevovat například tím, že:

• myčka nespustí program nebo nezačne napouštět vodu,
• vypouštěcí čerpadlo běží i bez vody v mycím prostoru,
• spotřebič přejde do režimu ochrany proti úniku vody,
• myčka hlásí chybu související s vodou ve spodní vaně,
• reakce spotřebiče je přerušovaná,
• mikrospínač nereaguje na zvednutí plováku,
• plastové pouzdro je prasklé nebo deformované,
• spínač nedrží ve správné poloze.

Stejné projevy však může způsobit skutečný únik vody, zablokovaný plovák, poškozená kabeláž, vadný konektor, napouštěcí ventil, vypouštěcí čerpadlo nebo řídicí elektronika.

Pokud je ve spodní vaně voda, je nutné nejprve zjistit a odstranit její zdroj. Pouhé vysušení vany nebo výměna spínače bez opravy netěsnosti může vést k opakování závady.

Kontrola před objednáním

Před objednáním vyhledejte typový štítek myčky a ověřte úplné označení spotřebiče.

Porovnejte zejména:

• úplné označení E-Nr.,
• výrobní index uvedený za lomítkem,
• katalogové přiřazení čísla 00622035,
• tvar transparentního plastového pouzdra,
• polohu a provedení mikrospínače,
• způsob upevnění sestavy,
• provedení elektrických kontaktů,
• polohu spínače vůči bezpečnostnímu plováku.

Samotné rozměry nebo podobný vzhled kompatibilitu nepotvrzují. Plovákové spínače mohou mít odlišné držáky, elektrické kontakty i ovládací geometrii.

Výměna plovákového spínače

Před zahájením práce myčku vypněte, vytáhněte síťovou zástrčku a uzavřete přívod vody. Ve spotřebiči se mohou nacházet zbytky vody.

Obecný postup může zahrnovat:

• odpojení myčky od elektrické sítě a přívodu vody,
• zpřístupnění spodní části spotřebiče,
• kontrolu, zda se ve spodní vaně nenachází voda,
• vyhledání plováku a sestavy mikrospínače,
• zaznamenání původní polohy dílu a zapojení konektoru,
• odpojení elektrického přívodu bez tahání za vodiče,
• uvolnění původního pouzdra,
• nasazení nového dílu ve stejné poloze,
• kontrolu volného pohybu plováku,
• opětovné sestavení ochranných krytů myčky.

Přístup k dílu a způsob jeho upevnění se mohou podle modelu lišit. Pokud je nutné myčku naklánět, demontovat spodní kryty nebo zasahovat do elektrické instalace, doporučuje se svěřit opravu odbornému technikovi.

Kontrola po výměně

Před opětovným uvedením myčky do provozu zkontrolujte:

• že je spodní vana suchá,
• že byla odstraněna případná příčina úniku vody,
• že se plovák volně pohybuje,
• že plovák správně ovládá mikrospínač,
• že pouzdro pevně drží ve své poloze,
• že je konektor správně připojený,
• že vodiče nejsou přiskřípnuté nebo poškozené,
• že jsou všechny spodní kryty znovu namontované.

Při prvním zkušebním programu sledujte prostor pod myčkou a ověřte, zda nedochází k úniku vody. Spotřebič neprovozujte s demontovanými elektrickými nebo ochrannými kryty.

Čištění a údržba

Mikrospínač s pouzdrem není určen k mytí ani ponoření do vody. Prach a suché nečistoty lze opatrně odstranit měkkým štětcem nebo suchým hadříkem.

Nepoužívejte agresivní čisticí prostředky, maziva ani kontaktní spreje bez výslovného doporučení výrobce. Elektrické kontakty a těleso mikrospínače musí před zapojením zůstat čisté a suché.

Pravidelná přítomnost vody nebo usazenin v okolí spínače zpravidla signalizuje jinou závadu, například netěsnost hadice, čerpadla, těsnění nebo hydraulického systému.

Kompatibilita

Díl 00622035 je určen pouze pro vybrané myčky nádobí s odpovídající konstrukcí bezpečnostního plováku. V oficiálních katalozích se tento díl objevuje u značek Bosch, Siemens, Neff, Gaggenau a Constructa. Odborné katalogy jej uvádějí také pro některé další spotřebiče skupiny BSH.

Kompatibilitu je nutné vždy potvrdit podle úplného označení E-Nr. a výrobního indexu uvedeného za lomítkem. Shodná značka nebo podobný vzhled původního spínače nejsou dostatečným potvrzením.

Související a alternativní označení

Zápis 622035 je pouze zkrácenou podobou katalogového čísla 00622035, nikoli jiné provedení dílu.

Některé odborné katalogy uvádějí pro konstrukčně související spotřebiče Küppersbusch nebo TEKA také referenci 441259. Toto číslo nelze bez dalšího považovat za oficiální předchozí číslo BSH. Vhodnost je nutné ověřit samostatně podle konkrétního spotřebiče.

Ve veřejně dostupných oficiálních podkladech nebylo potvrzeno starší nahrazované ani novější nástupnické katalogové číslo BSH.

Bezpečné používání a oprava

• Před manipulací vždy odpojte myčku od elektrické sítě.
• Uzavřete přívod vody a počítejte se zbytkovou vodou ve spotřebiči.
• Nedotýkejte se elektrických kontaktů mokrýma rukama.
• Mikrospínač nepřemosťujte ani trvale neblokujte v sepnuté nebo rozepnuté poloze.
• Nevyřazujte bezpečnostní plovák z provozu.
• Nepoužívejte díl s prasklým pouzdrem nebo poškozenými kontakty.
• Před spuštěním namontujte všechny ochranné kryty.
• Při nejistotě svěřte diagnostiku a výměnu odbornému technikovi.

Upozornění před objednáním

Díl 00622035 představuje 1 originální sestavu plovákového bezpečnostního spínače BSH, která obsahuje mikrospínač a transparentní plastové pouzdro.

Orientační rozměry sestavy činí přibližně 113 × 48 × 48 mm a hmotnost přibližně 10 g.

Nejedná se o samostatný plovák, pěnovou plovákovou desku, běžný snímač hladiny vody, vypouštěcí čerpadlo, ventil ani kompletní ochranný systém proti úniku vody.

Před objednáním vždy ověřte vhodnost dílu podle úplného E-Nr. myčky. Pokud se ve spodní vaně nachází voda, nejprve vyhledejte příčinu úniku a neobjednávejte nový spínač pouze na základě aktivované ochrany proti vytopení.
