Spínací modul polohy výklopného ramene kuchyňského robotu Bosch 00621908 – deska se 2 mikrospínači

Originální spínací modul s katalogovým číslem 00621908 je vnitřní elektrický náhradní díl pro vybrané kuchyňské roboty Bosch, především z konstrukční rodiny MUM5. Bosch jej oficiálně označuje jako „Schaltelement – Platine mit 2x Mikroschalter Schwenkarmposition“, tedy spínací prvek tvořený elektronickou deskou se dvěma mikrospínači pro detekci polohy výklopného ramene. Modul snímá mechanickou polohu ramene robotu a předává informaci do řídicího systému spotřebiče. Nejde o hlavní otočný regulátor rychlosti, výkonovou elektroniku ani mechanický zámek ramene. Před objednáním vždy ověřte vhodnost podle úplného E-Nr kuchyňského robotu včetně výrobního indexu za lomítkem.

K čemu slouží a kdy je potřeba výměna?

00621908 je umístěn uvnitř konstrukce kuchyňského robotu v oblasti výklopného multifunkčního ramene. Jeho dva mikrospínače reagují na mechanickou polohu příslušných částí mechanismu a umožňují elektronice robotu rozpoznat polohu ramene.

U kuchyňských robotů Bosch MUM5 se výklopné rameno používá při nasazování a vyjímání mísy, pracovních nástrojů a některého příslušenství. Správná informace o poloze ramene je proto součástí řídicí logiky spotřebiče.

Výměna může být potřebná, pokud je poškozena samotná deska, některý ze dvou mikrospínačů, jeho ovládací část nebo elektrické připojení. Možným projevem závady může být situace, kdy robot správně nerozpoznává určitou polohu ramene nebo reaguje odlišně podle jeho polohy.

Stejný projev ale nemusí způsobovat pouze 00621908. Před výměnou je vhodné zkontrolovat také mechanický pohon ramene, ovládací páku, pružinový systém a způsob, kterým mechanika skutečně stlačuje mikrospínače. Funkční mikrospínač nemůže správně snímat polohu, pokud je poškozena mechanická část, která jej ovládá.

Vlastnosti

• originální náhradní díl B/S/H/,
• katalogové číslo: 00621908,
• zkrácené označení: 621908,
• typ: spínací modul / snímač polohy výklopného ramene,
• oficiální označení Bosch: Schaltelement,
• anglické označení výrobce: Switch-element,
• provedení: elektronická deska se 2 mikrospínači,
• funkce výrobce: detekce polohy výklopného ramene,
• určeno pro vybrané kuchyňské roboty Bosch,
• výrazně doložené použití u produktové rodiny MUM5,
• barevné provedení desky podle odborných katalogů: zelené,
• orientační rozměry podle odborných katalogů: 175 × 24 × 7 mm,
• dodává se jako samostatný spínací modul,
• balicí jednotka výrobce: 1 ks,
• spolehlivě oficiálně potvrzeno pro Bosch.

Provedení a rozměry

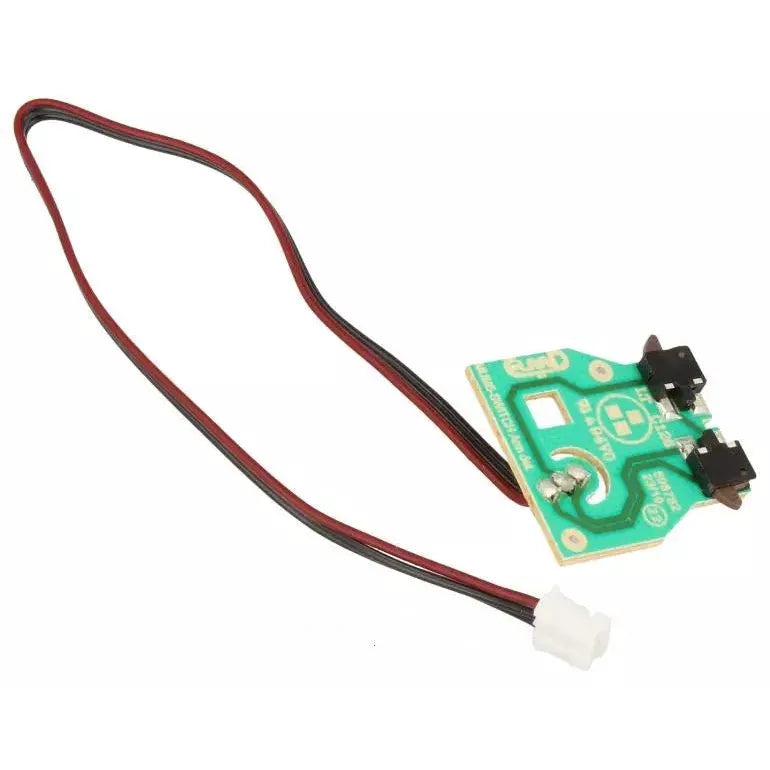

00621908 má podobu úzké podlouhlé elektronické desky osazené dvěma mechanickými mikrospínači. Bosch tuto konstrukci přímo uvádí v názvu výrobku – „electronics board with 2x micro switches“.

Specializované katalogy originálních náhradních dílů uvádějí celkové rozměry přibližně 175 mm na délku, 24 mm na šířku a 7 mm na výšku. Stejné rozměry jsou nezávisle uvedeny ve více odborných katalozích.

Deska je podle odborných katalogů zelená. Přesné materiálové složení desky, kontaktů a jednotlivých částí mikrospínačů Bosch na oficiální produktové stránce nezveřejňuje, proto jej není vhodné specifikovat pouze podle vzhledu.

Rozměry mají pouze kontrolní význam. Uvnitř různých kuchyňských robotů mohou existovat podobně vypadající spínací desky s jiným rozmístěním mikrospínačů nebo odlišnou funkcí.

Pro správný výběr je rozhodující katalogové číslo 00621908 a kompatibilita podle úplného E-Nr kuchyňského robotu.

Související díly

Spínací modul 00621908 konstrukčně souvisí s mechanismem výklopného ramene. V servisních rozpisech kuchyňských robotů MUM5 jsou spolu s ním doloženy další samostatné součásti tohoto systému.

Jednou z nich je 00621907 – převodní / ovládací páka pružinového systému ramene. Bosch ji oficiálně označuje jako „Drive lever, spring tension system“. Jde o mechanickou část pohybu ramene a není součástí balení 00621908.

Dalším souvisejícím dílem je 00621858 – tažná pružina systému Arm-Lift. Tato pružina pomáhá mechanice výklopného ramene a v servisních seznamech MUM5 se objevuje společně se spínacím modulem.

Vnější oblast mechanismu zakrývá u řady stejných robotů 00653175 – kryt výklopného ramene v tmavě šedém provedení. Jde pouze o krycí konstrukční díl a nemá funkci snímače polohy.

Při diagnostice problému s rozpoznáním polohy ramene je proto vhodné rozlišit elektrický spínací modul 00621908 a mechanické části, které oba mikrospínače ovládají.

Pro katalogové číslo 00621908 jsem v aktuálních oficiálních zdrojích nenalezl potvrzené starší ani novější nástupnické číslo. Bosch jej stále vede a prodává přímo pod číslem 00621908. Číslo 621908 uváděné některými katalogy je pouze zkrácený zápis stejného dílu, nikoli jeho předchůdce.

Doporučení k používání a údržbě

00621908 je vnitřní elektrická součást kuchyňského robotu. Před demontáží krytu nebo přístupem k modulu musí být spotřebič vytažen ze zásuvky.

Před výměnou doporučujeme ověřit, zda se mechanismus ramene pohybuje správně a zda příslušné mechanické části skutečně ovládají oba mikrospínače v očekávaných polohách.

Při manipulaci s modulem netlačte přímo na těla mikrospínačů ani na jejich vývody. Elektrické kontakty a desku chraňte před vlhkostí, mastnotou, mechanickým poškozením a elektrostatickým výbojem.

Elektronickou desku nečistěte vodou ani běžnými kuchyňskými čisticími prostředky. Pokud do vnitřního prostoru robotu pronikla kapalina, je vhodné před instalací nového dílu zjistit a odstranit příčinu.

Po montáži musí být všechny kryty a mechanické části vráceny do správné polohy. Před běžným použitím ověřte funkci ramene ve všech pracovních polohách.

Kompatibilita a značky

00621908 je v současném oficiálním katalogu veden jako originální náhradní díl Bosch. Přesná kompatibilita je velmi dobře doložena u kuchyňských robotů rodiny MUM5.

Servisní katalogy potvrzují použití napříč více generacemi MUM5 – od starších provedení řad MUM50 a MUM51 přes varianty MUM54, MUM55, MUM56, MUM57, MUM58 a MUM59 až po některé novější konstrukční varianty MUM5.

Rozsah rodiny MUM5 je však velmi široký a během její dlouhé výroby docházelo ke konstrukčním změnám. Samotné označení MUM5 proto není dostatečným potvrzením vhodnosti.

Vhodnost spínacího modulu 00621908 vždy ověřte podle úplného E-Nr kuchyňského robotu včetně výrobního indexu za lomítkem. Podobný vzhled desky, dva mikrospínače nebo příslušnost k řadě MUM5 nejsou samy o sobě dostatečným potvrzením kompatibility.

Upozornění

00621908 je elektronická deska se dvěma mikrospínači pro detekci polohy výklopného ramene. Nejde o hlavní vypínač, regulátor rychlosti, řídicí výkonový modul ani mechanický zámek ramene.

Odborné katalogy uvádějí rozměry přibližně 175 × 24 × 7 mm a zelené provedení. Tyto parametry používejte pouze jako pomocnou kontrolu.

Pokud robot polohu ramene nerozpoznává správně, před výměnou modulu zkontrolujte také mechanismus ramene, páku a pružinový systém. Závada mechanického ovládání může způsobovat podobný příznak jako vadný mikrospínač.

Vzhledem k umístění uvnitř elektrického spotřebiče doporučujeme při nejistotě diagnostiku a výměnu svěřit odbornému servisu.
