Nádobka s hadicí kondenzačního okruhu do pračky se sušičkou

Originální opravná sada B/S/H/ 00613722 je určena pro vybrané kombinované pračky se sušičkou Bosch a Siemens.

Sada se používá v kondenzačním a parním okruhu sušicího systému spotřebiče. Pomáhá správně vést vznikající páru a kondenzovanou vodu a je výrobcem určena zejména pro opravy související s nežádoucím únikem páry během sušení.

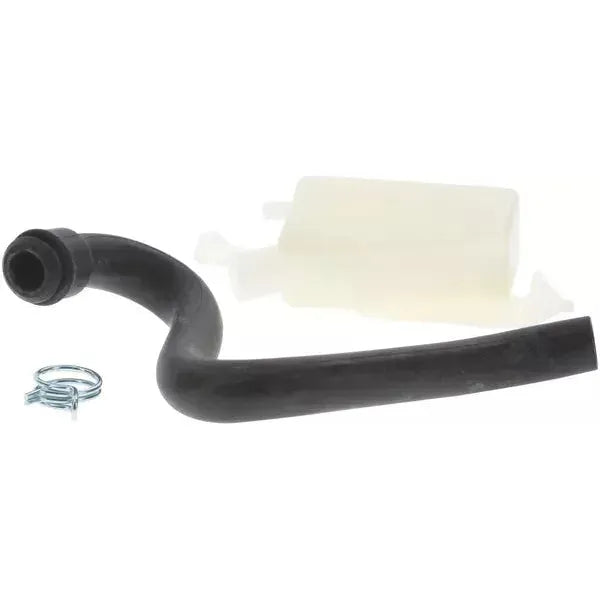

Dodává se jako sestava tvořená průsvitnou plastovou nádobkou, tvarovanou připojovací hadicí a upevňovací objímkou.

Hlavní vlastnosti

• Originální náhradní díl B/S/H/
• opravná sada pro kondenzační a parní okruh,
• určena pro vybrané pračky se sušičkou,
• pomáhá řešit únik páry během sušicího programu,
• nádobka s připojovací hadicí,
• průsvitné plastové provedení nádobky,
• tvarovaná černá pružná hadice,
• připravené provedení pro montáž do kompatibilního spotřebiče,
• nahrazuje starší díly 00267337 a 00189597,
• dodává se jako jedna kompletní sada.

Funkce v pračce se sušičkou

Během sušicího programu proudí spotřebičem teplý vzduch obsahující vlhkost uvolněnou z prádla. V kondenzační části se vlhkost ochlazuje a mění na vodu, která je následně odváděna příslušnými kanály a hadicemi.

Sada 00613722 je součástí tohoto systému a pomáhá:

• vést páru a kondenzovanou vodu určenou cestou,
• stabilizovat funkci kondenzačního okruhu,
• omezovat nežádoucí únik páry uvnitř spotřebiče,
• propojovat nádobku s navazující částí sušicího systému,
• zajišťovat správný průběh kondenzační části sušení.

Díl je konstrukčně spojen především se sušicí funkcí kombinovaného spotřebiče.

Provedení s nádobkou a hadicí

Opravná sada obsahuje tvarované součásti odpovídající původnímu vedení ve spotřebiči.

Podle dostupného provedení se sada skládá z:

• průsvitné plastové nádobky,
• černé tvarované připojovací hadice,
• kovové upevňovací objímky hadice.

Průsvitné provedení nádobky umožňuje při servisní kontrole lépe rozpoznat přítomnost vody, nečistot nebo usazenin v příslušné části okruhu.

Tvar hadice je přizpůsoben omezenému prostoru uvnitř spotřebiče a správnému napojení na související části kondenzačního systému.

Technická specifikace

• Výrobce: B/S/H/
• Katalogové číslo: 00613722
• Zkrácené označení: 613722
• Typ dílu: nádobka s hadicí kondenzačního a parního okruhu
• Oficiální účel sady: oprava úniku páry
• Umístění: vnitřní kondenzační a sušicí systém spotřebiče
• Určení: vybrané kombinované pračky se sušičkou
• Materiál nádobky: plast
• Provedení nádobky: průsvitné
• Provedení hadice: černá tvarovaná pružná hadice
• Upevnění hadice: kovová objímka
• Prodejní jednotka: 1 kompletní sada

Nahrazovaná katalogová čísla

Aktuální opravná sada:

• 00613722

nahrazuje starší díly:

• 00267337
• 00189597

Na původní součásti, servisním rozkresu nebo starším dokladu proto může být uvedeno některé z nahrazovaných katalogových čísel.

Kdy může být potřeba výměna?

Výměna sady může být vhodná zejména tehdy, když:

• během sušení uniká uvnitř spotřebiče pára,
• z prostoru kondenzačního okruhu vytéká voda,
• je plastová nádobka prasklá nebo deformovaná,
• je připojovací hadice poškozená, ztvrdlá nebo netěsná,
• je spoj mezi hadicí a nádobkou uvolněný,
• se během sušicího programu objevuje voda na neobvyklém místě,
• je původní díl silně zanesený a nelze jej spolehlivě vyčistit,
• servisní diagnostika potvrdila netěsnost kondenzačního nebo parního vedení.

Typické projevy závady

• únik páry pod horním krytem spotřebiče,
• kapání nebo přetékání vody během sušení,
• vlhkost v okolí pohonu nebo vnitřní kabeláže,
• přerušení sušicího programu,
• neobvyklé množství kondenzátu uvnitř spotřebiče,
• snížená účinnost kondenzační části sušení,
• viditelné poškození nádobky nebo hadice.

Před výměnou je vhodné zkontrolovat také průchodnost navazujících hadic, stav kondenzačního systému a správné odvádění vody.

Výhody originální opravné sady

• tvar odpovídající instalačnímu prostoru kompatibilního spotřebiče,
• správné napojení na související části kondenzačního okruhu,
• připravená tvarovaná hadice,
• odpovídající provedení připojovacích otvorů,
• výrobcem stanovená náhrada starších dílů,
• ověřitelná kompatibilita podle úplného označení spotřebiče.

Kontrola před objednáním

Před objednáním ověřte:

• úplné E-Nr. pračky se sušičkou,
• výrobní index uvedený za lomítkem,
• katalogové přiřazení dílu 00613722,
• případné původní číslo 00267337 nebo 00189597,
• tvar původní nádobky,
• vedení a zakřivení připojovací hadice,
• umístění přípojných otvorů,
• stav navazujících hadic kondenzačního systému.

Doporučení k montáži

• Před opravou spotřebič úplně odpojte od elektrické sítě.
• Uzavřete přívod vody.
• Vypusťte případnou zbytkovou vodu ze spotřebiče.
• Před demontáží zaznamenejte původní vedení hadice.
• Zkontrolujte čistotu připojovacích nátrubků.
• Hadici nasaďte až na určenou dorazovou polohu.
• Upevňovací objímku umístěte do původní pozice.
• Hadici veďte bez zalomení a kontaktu s pohyblivými částmi.
• Po montáži proveďte kontrolu těsnosti během pracího i sušicího programu.

Díl je umístěn uvnitř spotřebiče v blízkosti vodních, elektrických a pohyblivých částí. Výměnu doporučujeme svěřit kvalifikovanému servisnímu technikovi.

Kompatibilita a značky

Sada 00613722 se podle oficiálních a odborných katalogových přiřazení používá u vybraných praček se sušičkou značek:

• Bosch
• Siemens
• Constructa
• Balay

Kompatibilita a modelové řady

Díl se používá zejména u vybraných kombinovaných praček se sušičkou následujících modelových rodin:

• Bosch WVD
• Bosch WVG
• Bosch WVT
• Bosch WVF
• Bosch WXD
• Siemens WD1
• Siemens WD3
• Siemens WD7
• Siemens WXD
• Balay 3TW
• Constructa CV6

V rámci jedné modelové řady mohou být použity rozdílné nádobky, hadice a provedení kondenzačního systému.

Kompatibilitu proto vždy ověřte podle úplného E-Nr. spotřebiče včetně výrobního indexu uvedeného za lomítkem.

Upozornění

Katalogové číslo 00613722 označuje originální opravnou sadu B/S/H/ tvořenou nádobkou a připojovací hadicí pro kondenzační a parní okruh vybraných praček se sušičkou.

Sada je výrobcem určena zejména pro opravu závad spojených s únikem páry během sušicího programu.

Díl nahrazuje starší katalogová čísla 00267337 a 00189597.

Před objednáním vždy ověřte kompatibilitu podle úplného E-Nr. pračky se sušičkou včetně výrobního indexu za lomítkem.
