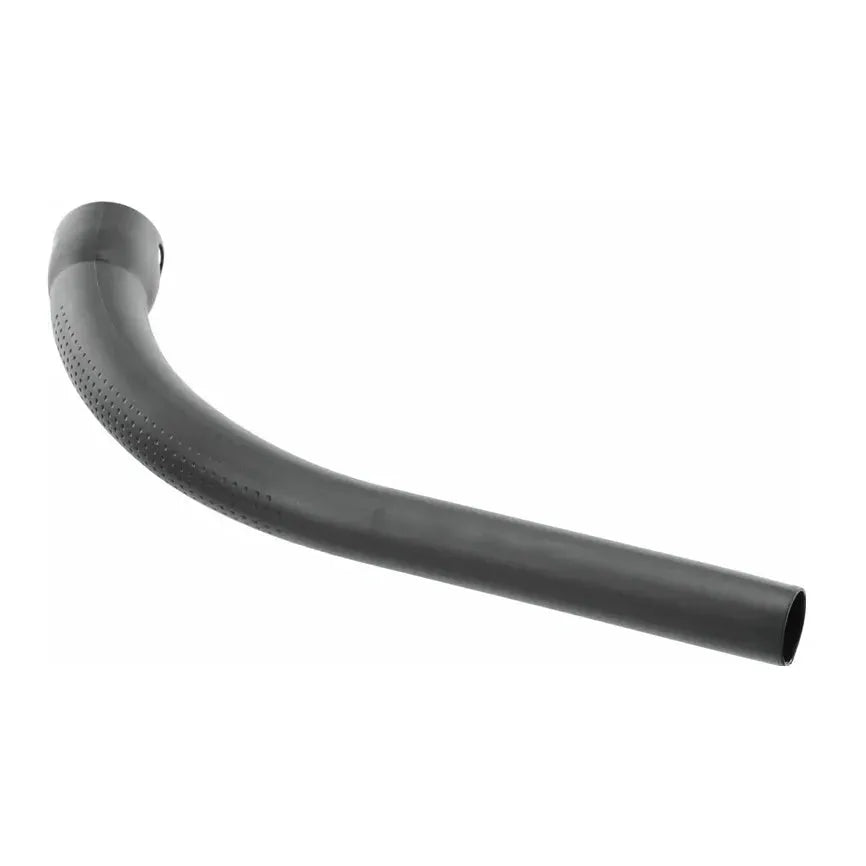

Madlo sací hadice vysavače 35 mm

Originální madlo sací hadice B/S/H/ 00465633 je náhradní díl určený pro vybrané podlahové vysavače Bosch a Siemens. Vytváří ergonomickou úchopovou část mezi ohebnou sací hadicí a teleskopickou trubkou nebo připojeným vysávacím příslušenstvím.

Madlo umožňuje pohodlné vedení podlahové hubice při vysávání a současně tvoří součást uzavřené sací cesty. Na straně směrem k hadici používá připojení odpovídající originálním sacím hadicím B/S/H/. Přední kruhové hrdlo je určeno pro teleskopickou trubku nebo příslušenství s odpovídajícím připojovacím průměrem 35 mm.

Díl má černé, prodloužené ergonomické provedení. Výrobce jej označuje také jako ergo-grip, dlouhé madlo, rukojeť sací hadice nebo zahnutou rukojeť vysavače.

Madlo nemá mechanický otvor ani posuvný regulátor přisávání vzduchu. Regulace sacího výkonu se proto provádí ovládáním vysavače, případně jiným způsobem určeným konstrukcí konkrétního spotřebiče.

Katalogové číslo 00465633 nahrazuje starší díly 00445286 a 00442638. Balení obsahuje 1 samostatné madlo. Sací hadice, teleskopická trubka, podlahová hubice ani další nástavce nejsou součástí dodávky.

K čemu madlo slouží?

Madlo je umístěno na pracovním konci ohebné sací hadice. Uživatel jej drží při vysávání a jeho pohybem vede teleskopickou trubku a připojenou hubici po čištěném povrchu.

Díl plní několik funkcí:

• vytváří ergonomickou úchopovou část sací soustavy,
• spojuje sací hadici s teleskopickou trubkou,
• umožňuje připojení kompatibilního příslušenství s průměrem 35 mm,
• vede nasávaný vzduch a nečistoty z trubky do sací hadice,
• pomáhá ovládat směr pohybu podlahové hubice,
• omezuje nutnost držet vysavač přímo za ohebnou hadici,
• chrání konec sací hadice před nadměrným ohýbáním při běžném používání.

Madlo samo nevytváří podtlak ani nereguluje výkon motoru. Sací výkon zajišťuje motor vysavače a jeho průtok ovlivňuje také stav sáčku nebo nádoby, filtrů, hadice, trubky a použité hubice.

Kdy může být potřeba výměna?

Výměna madla může být potřebná zejména tehdy, když:

• je plastové tělo prasklé nebo rozlomené,
• je některý okraj odštípnutý a vytváří ostrou hranu,
• je přední hrdlo deformované nebo prasklé,
• teleskopická trubka v madle nedrží,
• má spoj mezi madlem a trubkou nadměrnou vůli,
• nelze trubku zasunout do správné pracovní polohy,
• je poškozené připojení k sací hadici,
• se madlo od hadice samovolně uvolňuje,
• uniká vzduch prasklinou v těle nebo spoji,
• je sací kanál trvale deformovaný nebo neprůchodný,
• madlo při vysávání neobvykle píská,
• došlo k poškození po pádu, nárazu nebo násilném vytažení trubky,
• je původní madlo ztracené.

Nízký sací výkon nemusí automaticky způsobovat poškozené madlo. Nejprve zkontrolujte naplnění prachového sáčku nebo nádoby, stav filtrů a průchodnost hubice, teleskopické trubky i celé sací hadice.

Uvolňování teleskopické trubky může být způsobeno také opotřebeným nebo deformovaným hrdlem samotné trubky. Před objednáním proto zkontrolujte obě spojované části.

Vlastnosti

• Výrobce: B/S/H/
• Katalogové číslo: 00465633
• Zkrácené označení: 465633
• Typ dílu: madlo sací hadice vysavače
• Další označení: rukojeť, zahnuté madlo nebo ergo-grip
• Určení: vybrané podlahové vysavače
• Umístění: mezi sací hadicí a teleskopickou trubkou
• Provedení: prodloužené ergonomické madlo
• Materiál: plast
• Barva: černá
• Připojení teleskopické trubky: kruhové
• Jmenovitý průměr připojení: 35 mm
• Připojení hadice: systém pro odpovídající originální hadici B/S/H/
• Mechanická regulace přisávání vzduchu: ne
• Celková délka: přibližně 460 mm
• Šířka nejužší části: přibližně 53 mm
• Maximální obrysová výška: přibližně 150 mm
• Obsah balení: 1 madlo
• Nahrazuje: 00445286 a 00442638

Součástí dodávky není sací hadice, připojovací koncovka k tělu vysavače, teleskopická trubka, podlahová hubice, kartáč, štěrbinová hubice ani držák příslušenství.

Provedení a rozměry

Díl tvoří dlouhé zahnuté plastové tělo s průchozím sacím kanálem. Zadní část je určena pro spojení s odpovídající originální sací hadicí, zatímco přední kruhové hrdlo slouží k připojení teleskopické trubky nebo kompatibilního nástavce.

Orientační celkové rozměry uváděné odbornými katalogy jsou:

• Celková délka: přibližně 460 mm
• Šířka: přibližně 53 mm
• Maximální obrysová výška: přibližně 150 mm
• Jmenovitý průměr předního připojení: 35 mm

Výška a délka jsou ovlivněny zahnutým tvarem madla. Jednotlivé katalogy proto mohou rozměry řadit nebo měřit odlišným způsobem.

Rozměry jsou pouze pomocným kontrolním údajem. O kompatibilitě rozhoduje také:

• tvar zadního připojení k sací hadici,
• provedení upevňovacího systému hadice,
• vnější a vnitřní průměr předního hrdla,
• délka zasunutí teleskopické trubky,
• provedení konce originální sací hadice,
• katalogové přiřazení podle úplného E-Nr. vysavače.

Madlo podobného vzhledu nebo stejného předního průměru nemusí být kompatibilní s použitou sací hadicí. Rozhodující je zejména zadní připojovací systém.

Připojení pro trubku a příslušenství 35 mm

Přední část madla je určena pro kruhové připojení teleskopické trubky nebo vysávacího příslušenství se jmenovitým průměrem 35 mm.

Podle konstrukce příslušného spotřebiče lze k madlu připojovat například:

• teleskopickou kovovou trubku,
• pevnou sací trubku,
• podlahovou hubici,
• parketovou hubici,
• hubici na čalounění,
• štěrbinovou hubici,
• kartáč na nábytek,
• další originální příslušenství s odpovídajícím 35mm připojením.

Označení 35 mm se vztahuje k jmenovitému spojovacímu systému. Při měření různých částí hrdla může být naměřena mírně odlišná hodnota.

Samotná shoda průměru nezaručuje vhodnost každého příslušenství. Některé trubky a hubice používají navíc zajišťovací tlačítko, západku, drážku nebo odlišnou délku zasunutí.

Připojení k sací hadici

Zadní část madla používá spojení určené pro odpovídající originální sací hadice B/S/H/. Nejde o univerzální šroubovací rukojeť pro libovolnou hadici stejného průměru.

Před objednáním zkontrolujte zejména:

• tvar koncovky původní hadice,
• způsob jejího upevnění v madle,
• počet a polohu zajišťovacích prvků,
• vnější profil hadicové koncovky,
• zda není hadice dodávána jako nerozebíratelný komplet,
• katalogové přiřazení samostatného madla k danému vysavači.

U některých konstrukcí lze madlo z koncovky hadice uvolnit stisknutím pojistek nebo odpovídajícím pootočením. Přesný postup se řídí provedením konkrétní sací hadice.

Spoj nerozebírejte násilím. Plastové západky mohou být po dlouhém používání křehké a při páčení se mohou ulomit.

Madlo bez regulace přisávání vzduchu

Díl 00465633 nemá ruční posuvný otvor pro přisávání okolního vzduchu. Sací kanál madla je proto během běžného používání uzavřený.

Sací výkon se podle vybavení vysavače upravuje zejména:

• elektronickým regulátorem výkonu na těle vysavače,
• volbou automatického nebo jiného provozního režimu,
• nastavením podlahové hubice,
• použitím vhodného nástavce pro daný povrch.

Do těla madla nevrtávejte otvor za účelem vytvoření vlastní regulace. Taková úprava by způsobila trvalou netěsnost, snížila sací výkon a mohla oslabit konstrukci rukojeti.

Možné projevy netěsnosti nebo poškození

Poškozené madlo nebo jeho nesprávné spojení se může projevovat například takto:

• pískáním při vysávání,
• syčením vzduchu v oblasti rukojeti,
• nižším sacím výkonem na hubici,
• viditelnou prasklinou v plastovém těle,
• pohybem teleskopické trubky v hrdle,
• samovolným odpojováním trubky,
• uvolňováním madla ze sací hadice,
• zachytáváním nečistot v poškozeném sacím kanálu,
• neobvyklým ohýbáním spoje mezi hadicí a madlem.

Pískání může způsobovat také částečně ucpaná trubka, hubice nebo štěrbinový nástavec. Před výměnou madla proto zkontrolujte celý průchod vzduchu.

Kontrola průchodnosti

Pokud se sací výkon náhle sníží, odpojte vysavač od elektrické sítě a jednotlivé části sací soustavy rozeberte.

Zkontrolujte:

• průchodnost podlahové hubice,
• vnitřek teleskopické trubky,
• sací kanál madla,
• celou délku ohebné hadice,
• připojovací hrdlo na těle vysavače,
• naplnění sáčku nebo prachové nádoby,
• čistotu motorového a výstupního filtru.

K odstranění ucpání nepoužívejte ostré kovové tyče, šroubováky ani jiné předměty, které by mohly plastové stěny madla nebo ohebnou hadici propíchnout.

Vhodné je použít dlouhý hladký neostrý předmět nebo ucpání uvolnit rozebráním příslušných částí. Pokud nelze překážku odstranit bezpečně, svěřte kontrolu servisu.

Možné příčiny uvolněné teleskopické trubky

Pokud teleskopická trubka v madle nedrží, zkontrolujte:

• zda je použita trubka se správným průměrem,
• zda je zasunuta do dostatečné hloubky,
• zda není hrdlo madla prasklé,
• zda není konec trubky deformovaný,
• zda na spojovacích plochách není mastnota nebo nečistota,
• zda nejsou poškozené případné zajišťovací prvky,
• zda madlo a trubka pocházejí z kompatibilního spojovacího systému.

Na spoj nenavíjejte lepicí pásku jako trvalou náhradu správného upevnění. Páska může uvolňovat lepidlo, zhoršit těsnost a komplikovat pozdější rozebrání.

Doporučení k montáži

Před výměnou madla vysavač vypněte a vytáhněte síťovou vidlici ze zásuvky.

Obecný postup:

• sejměte teleskopickou trubku z původního madla,
• zkontrolujte způsob spojení madla se sací hadicí,
• uvolněte příslušné pojistky nebo upevňovací mechanismus,
• oddělte staré madlo bez násilného páčení,
• zkontrolujte koncovku sací hadice,
• odstraňte prach a nečistoty ze spojovacích ploch,
• porovnejte nový a původní díl,
• nové madlo nasaďte ve správné orientaci,
• zasuňte nebo zajistěte koncovku hadice do pracovní polohy,
• mírným zatažením ověřte pevnost spoje,
• připojte teleskopickou trubku,
• zkontrolujte těsnost a stabilitu celé sestavy.

Přesný způsob oddělení madla od hadice se může lišit. Pokud spoj nevykazuje jasně přístupné pojistky, nepokoušejte se jej rozebrat hrubou silou.

Pokud je poškozená také koncovka nebo ohebná část hadice, může být nutná výměna kompletní sací hadice.

Kontrola po montáži

Po sestavení zkontrolujte madlo nejprve při vypnutém vysavači.

• madlo musí pevně držet na sací hadici,
• spoj se nesmí při mírném tahu rozpojit,
• teleskopická trubka musí být zasunuta rovně,
• spoj nesmí mít nepřiměřenou boční vůli,
• plast nesmí být při montáži roztažený nebo prasklý,
• sací kanál musí zůstat volný.

Následně zapněte vysavač na nižší výkon a poslouchejte, zda v okolí spojů nevzniká neobvyklé syčení nebo pískání.

Pokud se madlo zahřívá, výrazně vibruje nebo ze spoje uniká vzduch, vysavač vypněte a sestavení znovu zkontrolujte.

Doporučení k používání

Madlo držte za ergonomicky tvarovanou úchopovou část. Sací hadici netahejte za její ohebný plášť ani za spojovací koncovky.

Při používání dodržujte následující zásady:

• nevytahujte vysavač za madlo a hadici přes překážky,
• nepřenášejte celý vysavač zavěšený za sací hadici,
• neohýbejte spoj mezi madlem a hadicí do krajní polohy,
• nepoužívejte madlo jako opěrnou páku,
• nešlapejte na něj ani na připojenou trubku,
• nepřejíždějte přes madlo kolečky vysavače,
• nevysávejte kapaliny, pokud vysavač není pro mokré vysávání výslovně určen,
• nevysávejte horký popel, žhavé předměty nebo ostré střepy,
• při náhlém snížení průtoku vysavač vypněte a zkontrolujte ucpání.

Při přesouvání vysavače použijte držadlo umístěné na jeho těle. Sací hadice a její madlo nejsou konstruovány jako přepravní rukojeť celého spotřebiče.

Čištění a údržba

Vnější povrch madla pravidelně otírejte, protože při používání přichází do častého kontaktu s rukama, prachem a dalšími nečistotami.

Doporučený postup:

• vypněte vysavač a odpojte jej od elektrické sítě,
• sejměte teleskopickou trubku a případné příslušenství,
• madlo otřete měkkým suchým nebo mírně navlhčeným hadříkem,
• odolnější nečistoty odstraňte vodou s malým množstvím jemného čisticího prostředku,
• vyčistěte spojovací hrdla,
• odstraňte zachycené vlasy, nitě nebo jiné nečistoty,
• před opětovným sestavením nechte díl úplně vyschnout.

Madlo neponořujte do vody, zejména pokud zůstává spojeno se sací hadicí. Voda by mohla proniknout do hadice a následně do vysavače.

Nepoužívejte:

• kovové drátěnky,
• abrazivní čisticí prášky,
• agresivní rozpouštědla,
• čističe s vysokým obsahem alkoholu,
• parní čistič,
• velmi horkou nebo vroucí vodu,
• horkovzdušnou pistoli nebo jiný přímý zdroj tepla.

Do spojů nenanášejte olej ani vazelínu. Mastnota může zachycovat prach, snižovat pevnost spojení a poškozovat některé plastové nebo pryžové části.

Související díly

Madlo 00465633 spolupracuje s dalšími částmi sací soustavy vysavače:

• Sací hadice: spojuje madlo s tělem vysavače a musí být průchodná a těsná.
• Koncovka hadice: zajišťuje spojení hadice s madlem.
• Teleskopická trubka: prodlužuje dosah a spojuje madlo s podlahovou hubicí.
• Podlahová hubice: zajišťuje sběr nečistot z koberců a pevných podlah.
• Parketová hubice: slouží k šetrnému vysávání citlivých pevných podlah.
• Turbokartáč: mechanicky uvolňuje vlasy a chlupy z koberců.
• Štěrbinová hubice: umožňuje vysávání úzkých a obtížně přístupných míst.
• Hubice na čalounění: je určena pro sedačky, matrace a další textilní povrchy.
• Držák příslušenství: umožňuje upevnit menší nástavce k trubce nebo hadici.

Samotná výměna madla nevyřeší netěsnost způsobenou prasklou sací hadicí ani uvolňování způsobené deformovanou teleskopickou trubkou.

Kompatibilita a modelové řady

Madlo sací hadice 00465633 se používá u vybraných podlahových vysavačů značek:

• Bosch
• Siemens
• Profilo
• Ufesa

V oficiálních a odborných katalozích se díl objevuje zejména u vybraných vysavačů následujících modelových řad Bosch:

• Bosch BGB
• Bosch BGL 2
• Bosch BGL 3
• Bosch BGL 4
• Bosch BGS 1
• Bosch BGS 2
• Bosch BGS 3
• Bosch BGS 4
• Bosch BSA 2
• Bosch BSA 3
• Bosch BSA 5
• Bosch BSD 2
• Bosch BSD 3
• Bosch BSG 6
• Bosch BSG 7
• Bosch BSG 8
• Bosch BSGL 2
• Bosch BSGL 3
• Bosch BSGL 4
• Bosch BSGL 5
• Bosch BSN 1
• Bosch BX 1
• Bosch BX 3

U vysavačů Siemens se madlo objevuje zejména u vybraných provedení následujících modelových řad:

• Siemens VS
• Siemens VS 06
• Siemens VS 54
• Siemens VS 59
• Siemens VSZ 3

Výčet obsahuje pouze základní modelové řady. Neznamená, že je madlo kompatibilní se všemi vysavači dané řady.

Mezi jednotlivými výrobními indexy stejné modelové řady mohou být použity odlišné sací hadice, madla, zajišťovací systémy nebo průměry trubek.

Před objednáním vždy zkontrolujte:

• úplné E-Nr. vysavače,
• výrobní index uvedený za lomítkem,
• katalogové přiřazení dílu 00465633,
• případné původní číslo 00445286 nebo 00442638,
• provedení připojení k sací hadici,
• průměr teleskopické trubky,
• tvar původního madla,
• přítomnost nebo nepřítomnost regulace vzduchu,
• způsob zajištění jednotlivých spojů.

Díl není univerzálním madlem pro všechny vysavače Bosch a Siemens. Univerzální rukojeť se stejným průměrem trubky nemusí být možné připojit k originální sací hadici.

Konkrétní modely ani E-Nr. kompatibilních spotřebičů nejsou v tomto popisu záměrně vypisovány.

Upozornění

Katalogové číslo 00465633 označuje 1 originální černé ergonomické madlo sací hadice B/S/H/ s kruhovým připojením pro 35mm trubku.

Nejedná se o kompletní sací hadici, teleskopickou trubku, podlahovou hubici, regulátor výkonu ani kompletní vysavač.

Díl nahrazuje starší katalogová čísla 00445286 a 00442638. Aktuálně dodané provedení se proto může drobnými povrchovými nebo konstrukčními detaily lišit od původního madla.

Madlo nemá mechanický regulátor přisávání vzduchu. Pokud původní rukojeť obsahuje posuvný regulační otvor nebo jinou ovládací součást, ověřte kompatibilitu zvlášť pečlivě.

Díl neupravujte řezáním, vrtáním, broušením ani zahříváním. Změna spojovacích průměrů může způsobit netěsnost nebo samovolné odpojení trubky.

Prasklé madlo neopravujte běžným lepidlem nebo lepicí páskou. Spoj je při vysávání mechanicky namáhán a provizorní oprava nemusí být bezpečná ani těsná.

Pokud nové madlo nelze připojit přiměřenou silou, ověřte tvar koncovky hadice a přesné katalogové přiřazení. Spojovací prvky neupravujte a nezatlačujte je násilím.

Před montáží, demontáží, čištěním nebo odstraňováním ucpání vždy vysavač vypněte a odpojte od elektrické sítě.

Dostupné zboží doručujeme obvykle do druhého pracovního dne. Zboží dostupné u dodavatele odesíláme podle aktuální dostupnosti. Přesný termín doručení uvidíte v košíku.

Nepoužité zboží můžete vrátit v zákonné lhůtě. Před vrácením nás prosím kontaktujte, abychom vám pomohli ověřit správný postup a případnou kompatibilitu dílu.
