Vypouštěcí a cirkulační čerpadlo do pračky

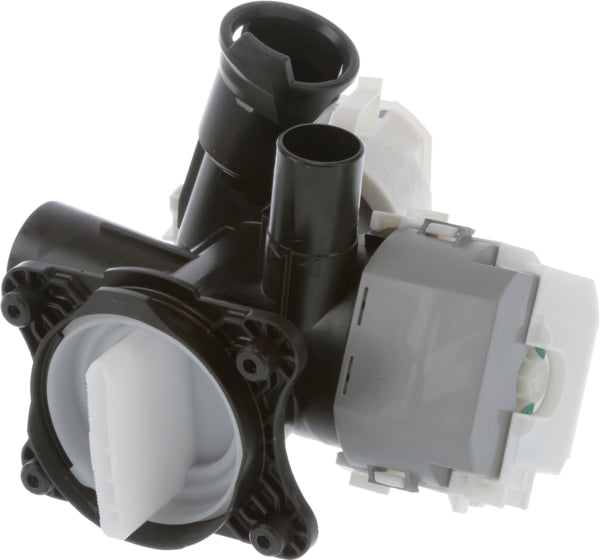

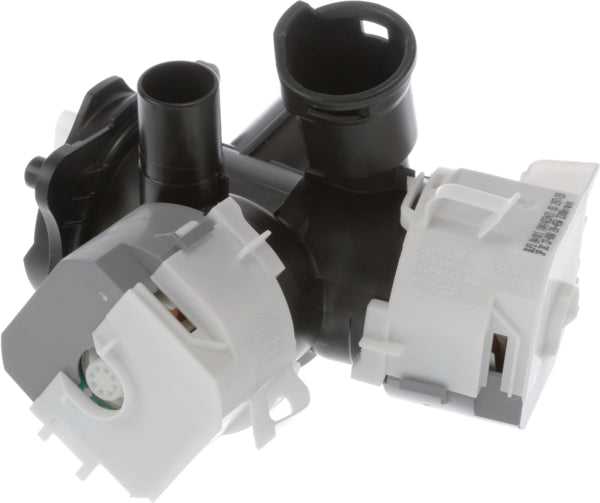

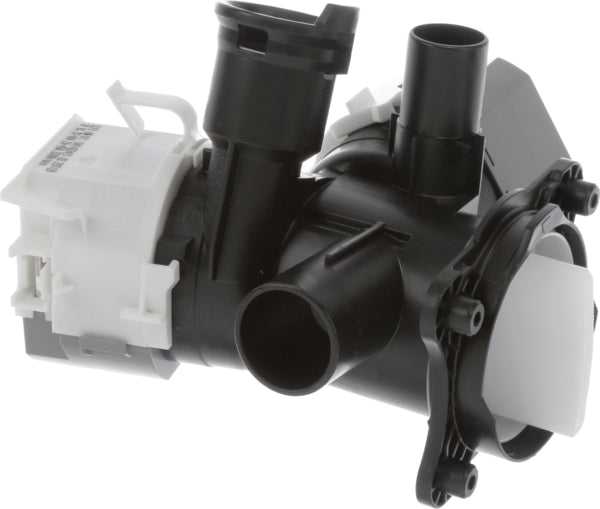

Originální vypouštěcí a cirkulační čerpadlo B/S/H/ 00146156 je určeno pro vybrané automatické pračky Bosch a Siemens.

Jedná se o kompletní dvojité čerpadlo, které v jednom konstrukčním celku zajišťuje vypouštění použité vody i její cirkulaci uvnitř spotřebiče. Dodává se s čerpadlovým tělesem a integrovaným filtrem nečistot.

Elektronicky řízený motor Copreci pracuje se stejnosměrným napětím v rozsahu 37 až 80 V DC, má výkon přibližně 20 až 45 W a dosahuje až přibližně 3 300 otáček za minutu.

Hlavní vlastnosti

• Originální náhradní díl B/S/H/
• kombinované vypouštěcí a cirkulační čerpadlo,
• dvojité čerpadlo v jednom kompletním tělese,
• určeno pro vybrané automatické pračky,
• elektronicky řízený motor Copreci,
• stejnosměrné napájení 37 až 80 V DC,
• výkonový rozsah přibližně 20 až 45 W,
• otáčky až přibližně 3 300 ot./min,
• integrované těleso filtru nečistot,
• vstupní vodní hrdlo přibližně 31 mm,
• výstupní vodní hrdlo přibližně 22,5 mm,
• dodává se jako jedna kompletní čerpadlová sestava.

Vypouštění a cirkulace vody

Čerpadlo 00146156 spojuje dvě funkce potřebné pro správný průběh pracího programu.

Vypouštěcí část odvádí vodu ze spotřebiče například:

• po hlavním praní,
• mezi jednotlivými mácháními,
• před zahájením odstřeďování,
• na konci pracího programu,
• při samostatném programu vypouštění.

Cirkulační část zajišťuje pohyb pracího roztoku uvnitř hydraulického systému pračky. Podle konstrukce spotřebiče může podporovat opakované vedení vody přes prádlo a efektivní využití pracího prostředku.

Obě čerpací funkce jsou integrovány do jednoho společného tělesa.

Kompletní čerpadlová sestava

Díl se dodává jako kompletní sestava připravená pro montáž do kompatibilního spotřebiče.

Sestava zahrnuje:

• elektronicky řízený motor čerpadla,
• hydraulické čerpadlové těleso,
• vypouštěcí část,
• cirkulační část,
• vnitřní oběžná kola,
• připojovací vodní hrdla,
• těleso filtru nečistot,
• vyjímatelnou filtrační vložku.

Kompletní provedení usnadňuje výměnu v případech, kdy je poškozen motor, hydraulické těleso, filtr nebo některá z integrovaných čerpacích částí.

Integrovaný filtr nečistot

Součástí čerpadlového tělesa je přístupný filtr, který zachycuje hrubší nečistoty před vstupem do čerpacího systému.

Filtr může zachytávat například:

• textilní vlákna,
• vlasy a chlupy,
• mince,
• knoflíky,
• drobné předměty ponechané v kapsách,
• části oděvů a další hrubší nečistoty.

Pravidelná kontrola filtru pomáhá udržovat správný průtok vody a omezuje riziko zablokování oběžného kola.

Motor Copreci

Čerpadlo je podle výrobního označení vybaveno motorem dodavatele Copreci.

Na originálním dílu se mohou objevit označení:

• Copreci BLB304/11,
• 1041422,
• DC 37–80 V,
• 20–45 W,
• 3 300 r/min.

Potisk a výrobní označení se mohou mezi jednotlivými výrobními sériemi mírně lišit. Pro objednání je rozhodující katalogové číslo B/S/H/ 00146156.

Stejnosměrné elektronické řízení

Motor není připojen jako jednoduché síťové čerpadlo na pevné napětí 230 V. Používá elektronicky řízené stejnosměrné napájení v rozsahu 37 až 80 V DC.

Řídicí elektronika může podle potřeb programu upravovat provozní výkon nebo otáčky čerpadla.

Elektronické řízení podporuje:

• přizpůsobení výkonu aktuální fázi programu,
• kontrolovanou cirkulaci vody,
• účinné vypouštění pracího roztoku,
• nižší hlučnost při odpovídajícím provozním režimu,
• spolupráci čerpadla s moderním řídicím systémem pračky.

Technická specifikace

• Výrobce: B/S/H/
• Katalogové číslo: 00146156
• Zkrácené označení: 146156
• Typ dílu: vypouštěcí a cirkulační čerpadlo
• Konstrukce: dvojité čerpadlo s čerpadlovým tělesem
• Výrobce motoru: Copreci
• Označení motoru: BLB304/11
• Napájení: 37 až 80 V DC
• Výkon: přibližně 20 až 45 W
• Maximální otáčky: přibližně 3 300 ot./min
• Průměr vstupního hrdla: přibližně 31 mm
• Průměr výstupního hrdla: přibližně 22,5 mm
• Filtr nečistot: ano
• Délka: přibližně 162 mm
• Šířka: přibližně 151 mm
• Výška: přibližně 120 mm
• Hmotnost: přibližně 700 g
• EAN: 8713411283482
• Určení: vybrané pračky a pračky se sušičkou
• Prodejní jednotka: 1 kompletní sestava

Připojovací rozměry

Specializované katalogy uvádějí následující přibližné rozměry vodních přípojek:

• vstup vody: 31 mm,
• výstup vody: 22,5 mm.

Při porovnávání s původním dílem je vedle průměru nutné zkontrolovat také:

• směr jednotlivých hrdel,
• tvar hydraulického tělesa,
• polohu hadicových spon,
• provedení elektrického konektoru,
• rozmístění montážních a vodicích bodů,
• polohu přístupového filtru.

Podobné čerpadlo se stejným průměrem hrdel nemusí mít odpovídající elektrické řízení ani konstrukci tělesa.

Rozměry celé sestavy

Orientační rozměry kompletní čerpadlové jednotky jsou:

• délka přibližně 162 mm,
• šířka přibližně 151 mm,
• výška přibližně 120 mm.

Hmotnost kompletní sestavy je přibližně 700 g.

Rozměry mohou být v jednotlivých katalozích uvedeny podle odlišné orientace výrobku. Rozhodující je vždy katalogové přiřazení čísla 00146156 ke konkrétnímu spotřebiči.

Kdy může být potřeba výměna?

Výměna čerpadla může být vhodná zejména tehdy, když:

• pračka nevypouští vodu,
• voda se vypouští velmi pomalu,
• čerpadlo pouze hučí, ale voda neodtéká,
• pračka nepřejde do odstřeďování,
• nefunguje cirkulace pracího roztoku,
• čerpadlo pracuje nepravidelně nebo se zastavuje,
• se během provozu ozývá nadměrný hluk,
• je čerpadlové těleso prasklé nebo netěsné,
• je poškozený závit nebo těsnění filtru,
• řídicí systém hlásí poruchu vypouštění nebo cirkulace.

Typické projevy závady

• zbytková voda v bubnu po skončení programu,
• výrazně prodloužená fáze vypouštění,
• přerušení programu před odstřeďováním,
• opakované spouštění čerpadla bez úplného odčerpání vody,
• neobvyklé klepání, chrastění nebo hučení,
• únik vody v prostoru čerpadlového tělesa,
• omezené nebo nepravidelné proudění pracího roztoku,
• chybové hlášení související s odtokem vody.

Kontrola před výměnou

Před objednáním nového čerpadla je vhodné zkontrolovat:

• čistotu filtru nečistot,
• volný pohyb oběžného kola,
• průchodnost hadice mezi vanou a čerpadlem,
• průchodnost odtokové hadice,
• správnou instalační výšku odpadu,
• stav elektrického konektoru a kabeláže,
• těsnost čerpadlového tělesa,
• uložené chybové kódy spotřebiče.

Zanesený filtr nebo ucpaná odtoková hadice mohou způsobovat podobné projevy jako vadné čerpadlo.

Kontrola před objednáním

Před objednáním ověřte:

• úplné E-Nr. spotřebiče,
• výrobní index uvedený za lomítkem,
• katalogové přiřazení čísla 00146156,
• případné zkrácené označení 146156,
• provedení dvojitého čerpadla,
• tvar a směr vodních hrdel,
• provedení elektrického konektoru,
• polohu filtru a montážních bodů.

Čerpadlo nevybírejte pouze podle výkonu, výrobce motoru nebo přibližných rozměrů. Elektronicky řízená čerpadla se mohou lišit pracovním napětím, komunikačním a regulačním systémem i hydraulickou konstrukcí.

Doporučení k montáži

• Spotřebič úplně odpojte od elektrické sítě.
• Uzavřete přívod vody.
• Pomocí servisního vypouštění bezpečně odstraňte zbytkovou vodu.
• Připravte nízkou nádobu a savé textilie.
• Před demontáží zaznamenejte polohu všech hadic a konektorů.
• Zkontrolujte stav hadicových spon a těsnicích ploch.
• Hadice nasaďte až do původní dorazové polohy.
• Spony vraťte za zesílenou část připojovacího hrdla.
• Elektrické konektory zapojte pevně a ve správné orientaci.
• Po montáži proveďte funkční zkoušku a kontrolu těsnosti.

Čerpadlo je spojeno s elektrickým, elektronickým i vodním systémem pračky. Výměnu doporučujeme svěřit kvalifikovanému servisnímu technikovi.

Kontrola po montáži

Po instalaci spusťte krátký program a zkontrolujte:

• správné napouštění a cirkulaci vody,
• plynulý provoz bez nadměrného hluku,
• rychlé a úplné vypouštění,
• správný přechod do odstřeďování,
• těsnost všech připojených hadic,
• těsnost filtru a čerpadlového tělesa,
• že se neobjevuje chybové hlášení.

Kompatibilita a značky

Čerpadlo 00146156 se podle katalogových přiřazení používá u vybraných spotřebičů značek:

• Bosch
• Siemens
• Gaggenau

Kompatibilita a modelové řady

Díl se používá zejména u vybraných spotřebičů následujících modelových rodin:

• Bosch WAV
• Bosch WAX
• Siemens WM14
• Siemens WM16
• Gaggenau WA

V rámci stejné modelové řady mohou být použita různá čerpadla podle konstrukční generace, hydraulického systému a výrobního indexu.

Kompatibilitu proto vždy ověřte podle úplného E-Nr. spotřebiče včetně výrobního indexu uvedeného za lomítkem.

Upozornění

Katalogové číslo 00146156 označuje originální kompletní vypouštěcí a cirkulační čerpadlo B/S/H/ s čerpadlovým tělesem a filtrem nečistot.

Motor Copreci pracuje se stejnosměrným napětím přibližně 37 až 80 V DC, ve výkonovém rozsahu 20 až 45 W a při otáčkách až přibližně 3 300 ot./min.

Vstupní vodní hrdlo má průměr přibližně 31 mm a výstupní hrdlo přibližně 22,5 mm.

Před objednáním vždy ověřte kompatibilitu podle úplného E-Nr. pračky nebo pračky se sušičkou.
