Ohebná sací trubka Flex Tube Bosch Unlimited 7

Originální ohebná sací trubka Bosch 17009017 je náhradní díl určený pro vybrané akumulátorové tyčové vysavače Bosch Unlimited 7. Propojuje ruční motorovou jednotku s podlahovou hubicí a vytváří uzavřenou cestu pro proudění nasávaného vzduchu.

Trubka je vybavena ohebným kloubem Flex Tube, který usnadňuje vysávání pod nábytkem a na dalších obtížně dostupných místech. Na obou koncích používá odpovídající zacvakávací připojení.

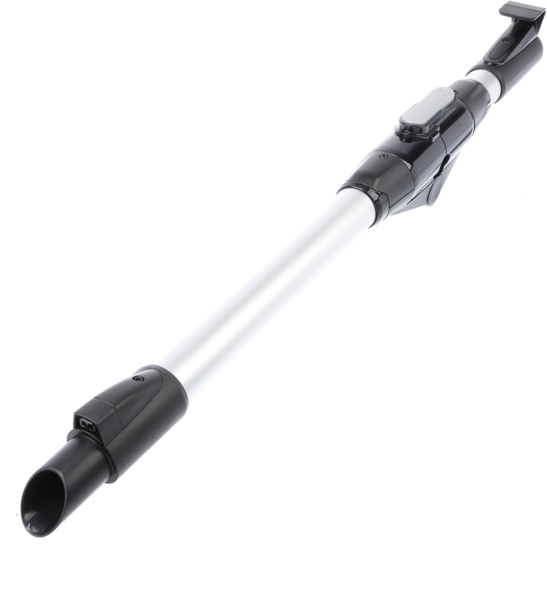

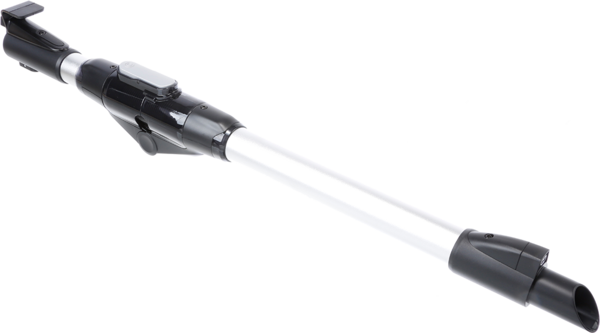

Provedení je stříbrné s černými spojovacími a kloubovými částmi. Odborný katalog uvádí celkovou délku přibližně 78,5 cm. Balení obsahuje 1 kompletní sací trubku s integrovaným ohebným kloubem.

K čemu sací trubka slouží?

Sací trubka tvoří mechanické a vzduchové propojení mezi tělem akumulátorového vysavače a nasazenou podlahovou hubicí. Umožňuje vést nečistoty a nasávaný vzduch od hubice směrem do prachové nádoby vysavače.

U katalogově kompatibilního vysavače trubka zejména:

• propojuje ruční jednotku s podlahovou hubicí,
• vede proud nasávaného vzduchu,
• udržuje podlahovou hubici v pracovní vzdálenosti od motorové jednotky,
• umožňuje běžné vedení vysavače po podlaze,
• díky kloubu Flex Tube usnadňuje přístup pod nízký nábytek,
• nahrazuje prasklou, deformovanou nebo mechanicky poškozenou původní trubku.

Sací trubka sama nevytváří podtlak ani nesbírá nečistoty. Pracuje pouze jako součást kompletně sestaveného vysavače s motorovou jednotkou, prachovou nádobou, filtry a odpovídající hubicí.

Ohebná konstrukce Flex Tube

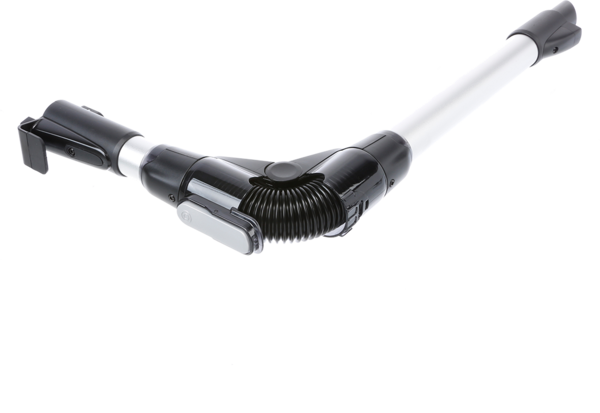

Ve střední části trubky je zabudovaný kloub, který umožňuje její řízené zalomení. Tato konstrukce je určena zejména pro vysávání prostoru pod postelí, pohovkou, skříňkou a dalším nízkým nábytkem.

Při použití ohebného kloubu může horní část vysavače zůstat ve vyšší poloze, zatímco spodní část trubky s podlahovou hubicí pokračuje pod nábytek.

Kloub ohýbejte pouze v konstrukčně určeném směru a pomocí odpovídajícího ovládacího mechanismu. Trubku nelámejte silou a nepokoušejte se překročit krajní polohu kloubu.

Vlastnosti a základní údaje

• Výrobce: B/S/H/
• Značka spotřebiče: Bosch
• Katalogové číslo: 17009017
• Typ dílu: sací trubka vysavače
• Provedení: ohebná trubka Flex Tube
• Určení: vybrané akumulátorové tyčové vysavače
• Produktová řada: Bosch Unlimited 7
• Připojení: zacvakávací
• Barva: stříbrná a černá
• Orientační délka: 78,5 cm
• Obsah balení: 1 sací trubka s ohebným kloubem
• Nahrazuje starší díly: 17008387 a 17007030

Rozměry připojovacích koncovek ani přesný průměr trubky nebyly ve veřejných podkladech potvrzeny. Pro určení kompatibility je proto rozhodující katalogové přiřazení podle úplného E-Nr. vysavače.

Provedení a rozměry

Sací trubka má dlouhé stříbrné těleso doplněné černými připojovacími a kloubovými částmi. Ohebný mechanismus je integrován přímo do sestavy trubky a není dodáván jako samostatný přídavný adaptér.

Odborný katalog uvádí celkovou délku přibližně 78,5 cm. Starší provedení se v některých podkladech objevuje s orientační délkou 78 cm.

Přesné materiálové složení jednotlivých částí nebylo v oficiálním veřejném katalogu uvedeno. Trubka proto nemá být objednávána pouze podle předpokládaného materiálu nebo podobného barevného provedení.

Při porovnání s původním dílem zkontrolujte:

• celkovou délku trubky,
• stříbrno-černé provedení,
• polohu a konstrukci ohebného kloubu,
• tvar horní připojovací koncovky,
• tvar spodní koncovky pro podlahovou hubici,
• polohu uvolňovacích prvků zacvakávacího spojení,
• profil sacího kanálu,
• katalogové číslo původní trubky.

Co obsahuje balení?

Katalogové číslo 17009017 označuje jednu kompletní ohebnou sací trubku s integrovanými koncovkami a kloubem Flex Tube.

Součástí dodávky nejsou:

• motorová ruční jednotka vysavače,
• podlahová nebo elektrická hubice,
• kartáčový válec podlahové hubice,
• štěrbinová ani nábytková hubice,
• prachová nádoba,
• filtrační jednotka,
• akumulátor,
• nabíječka,
• nástěnný držák,
• další příslušenství vysavače.

Před objednáním zkontrolujte, zda není vedle trubky poškozen také připojovací protikus na motorové jednotce nebo na podlahové hubici.

Nejedná se o univerzální trubku

Díl 17009017 je konstrukčně určen pro vybrané vysavače Bosch Unlimited 7. Nelze jej automaticky použít u jiných řad vysavačů Bosch ani u vysavačů jiných výrobců.

Podobně vypadající sací trubky mohou mít:

• jiný tvar připojovacích koncovek,
• jinou délku,
• odlišné umístění západek,
• jinou konstrukci ohebného kloubu,
• odlišnou návaznost na podlahovou hubici,
• jiný profil vnitřního sacího kanálu.

Samotný stříbrný povrch nebo označení Unlimited proto nejsou dostatečným potvrzením kompatibility.

Nejedná se o teleskopickou trubku

Hlavní funkční vlastností dílu je ohebný kloub Flex Tube. Ve veřejných produktových podkladech není uvedeno teleskopické nastavování délky.

Ohebnost trubky proto nezaměňujte s vysouváním a zasouváním klasické teleskopické trubky podlahového vysavače. Kloub mění pracovní úhel jednotlivých částí, nikoli katalogově stanovenou délku celé sestavy.

Nahrazuje starší díly 17008387 a 17007030

Oficiální katalog Bosch uvádí, že díl 17009017 je náhradou za starší katalogová čísla:

• 17008387,
• 17007030.

Pokud je na původní trubce nebo v dokumentaci vysavače uvedeno jedno z těchto starších čísel, může být aktuálně dodávaným náhradním dílem 17009017. Vhodnost je přesto nutné ověřit podle úplného E-Nr. vysavače včetně indexu za lomítkem.

Katalogová náhrada může mít drobné konstrukční nebo vzhledové změny oproti staršímu dílu. Rozhodující je funkční přiřazení výrobcem, nikoli úplná vizuální shoda.

Možné projevy poškození

Poškozená sací trubka se může projevovat například tím, že:

• je její těleso prasklé nebo výrazně promáčknuté,
• dochází ke ztrátě sacího výkonu netěsností,
• se trubka samovolně odpojuje od motorové jednotky,
• nedrží správně nasazená podlahová hubice,
• zacvakávací spojení nemá obvyklou odezvu,
• je ohebný kloub uvolněný nebo má nadměrnou vůli,
• kloub nelze bezpečně vrátit do rovné pracovní polohy,
• se trubka při vysávání neobvykle prohýbá nebo otáčí,
• je sací kanál trvale deformovaný nebo ucpaný.

Pokles sacího výkonu nemusí způsobovat pouze trubka. Zkontrolujte také naplnění prachové nádoby, stav filtrů, průchodnost hubice, kartáčový válec a případné ucpání celého sacího kanálu.

Kontrola před objednáním

Vyhledejte výrobní štítek akumulátorového vysavače a ověřte jeho úplné označení E-Nr. včetně indexu uvedeného za lomítkem.

Porovnejte zejména:

• úplné E-Nr. vysavače,
• výrobní index za lomítkem,
• produktovou řadu Bosch Unlimited 7,
• katalogové přiřazení dílu 17009017,
• případné původní číslo 17008387 nebo 17007030,
• ohebnou konstrukci Flex Tube,
• stříbrno-černé provedení,
• orientační délku 78,5 cm,
• tvar obou připojovacích koncovek,
• polohu zacvakávacích západek.

Trubku neobjednávejte pouze podle označení Unlimited nebo podle podobné fotografie. Jednotlivé generace a provedení akumulátorových vysavačů mohou používat různé trubky.

Nasazení sací trubky

Před výměnou vysavač vypněte a vyjměte akumulátor. Tím zabráníte nechtěnému spuštění při manipulaci s trubkou nebo podlahovou hubicí.

Obecný postup může zahrnovat:

• vypnutí vysavače a vyjmutí akumulátoru,
• odpojení podlahové hubice od původní trubky,
• uvolnění horního zacvakávacího spojení,
• sejmutí původní trubky z motorové jednotky,
• porovnání obou koncovek nového a původního dílu,
• nasazení nové trubky na motorovou jednotku,
• zasunutí spoje až do zřetelného zajištění,
• připojení odpovídající podlahové hubice,
• kontrolu pevnosti obou spojů mírným tahem.

Při připojování nepoužívejte hrubou sílu. Pokud trubka nezapadne, zkontrolujte její orientaci, čistotu spojovacích ploch a katalogovou kompatibilitu.

Kontrola po nasazení

Před zapnutím ověřte:

• že horní i spodní spojení je úplně zasunuté,
• že se trubka samovolně neuvolňuje,
• že ohebný kloub nemá nadměrnou boční vůli,
• že lze kloub vrátit do rovné pracovní polohy,
• že podlahová hubice sedí ve správné orientaci,
• že v sacím kanálu nezůstala přepravní výplň nebo jiná překážka.

Po vložení akumulátoru proveďte krátkou zkoušku. Vysavač musí být sestaven bez neobvyklých mezer, uvolňování, syčení nebo nadměrného pohybu kloubu.

Bezpečné používání Flex Tube

• Kloub ohýbejte pouze určeným mechanismem a v konstrukčně dovoleném směru.
• Nepoužívejte trubku jako páku pro posouvání nábytku.
• Nezvedejte celý vysavač za ohebný kloub.
• Nestoupejte na trubku ani na ni nepokládejte těžké předměty.
• Nepokoušejte se kloub rozebírat, mazat nebo mechanicky upravovat.
• Nevysávejte kapaliny, pokud vysavač není pro mokré vysávání výslovně určen.
• Před odstraněním ucpání vždy vypněte vysavač a vyjměte akumulátor.
• Nepoužívejte prasklou trubku nebo spojení, které se samovolně uvolňuje.

Čištění a údržba

Vnější povrch trubky čistěte měkkým suchým nebo mírně navlhčeným hadříkem. Před čištěním trubku odpojte od vysavače a podlahové hubice.

Trubku neponořujte do vody a neproplachujte ji, pokud takový postup výslovně nepovoluje návod konkrétního vysavače. Voda nesmí zůstat v kloubu ani v připojovacích koncovkách.

Při podezření na ucpání:

• vyjměte akumulátor,
• odpojte trubku na obou koncích,
• zkontrolujte její průchod proti světlu,
• odstraňte volnou překážku bez použití ostrých kovových předmětů,
• zkontrolujte také vstup podlahové hubice a motorové jednotky.

Nepoužívejte agresivní rozpouštědla, abrazivní prostředky ani olej v oblasti kloubu a zacvakávacích spojů.

Kompatibilita a značka

Díl 17009017 je určen pro vybrané akumulátorové tyčové vysavače Bosch Unlimited 7 s odpovídajícím systémem Flex Tube a zacvakávacím připojením.

Žádné konkrétní kompatibilní modely zde nejsou vypisovány. Vhodnost se může lišit podle modelové varianty a výrobního indexu stejné produktové řady.

Kompatibilitu je nutné vždy potvrdit podle úplného E-Nr. vysavače včetně indexu za lomítkem. Označení Unlimited 7 bez přesného modelového čísla není pro spolehlivý výběr dostačující.

Upozornění před objednáním

Díl 17009017 představuje 1 originální stříbrno-černou ohebnou sací trubku Flex Tube Bosch se zacvakávacím připojením.

Odborný katalog uvádí orientační délku přibližně 78,5 cm.

Trubka nahrazuje starší katalogová čísla 17008387 a 17007030.

Nejedná se o podlahovou hubici, motorovou jednotku, prachovou nádobu, akumulátor ani kompletní vysavač.

Před objednáním vždy ověřte vhodnost podle úplného E-Nr. vysavače. Sací trubku neobjednávejte pouze podle barvy, délky, označení Unlimited nebo podobného vzhledu koncovek.
