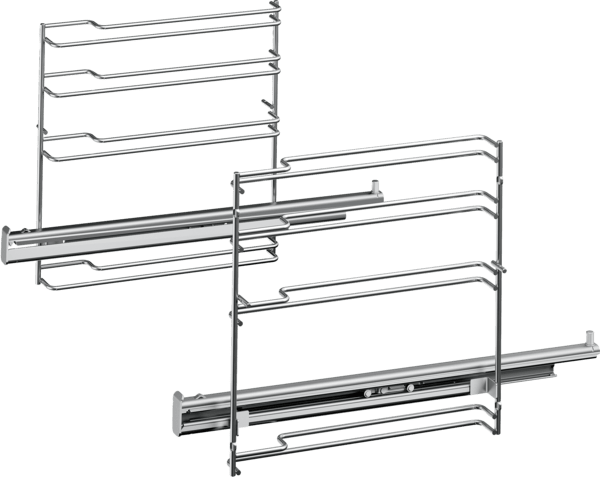

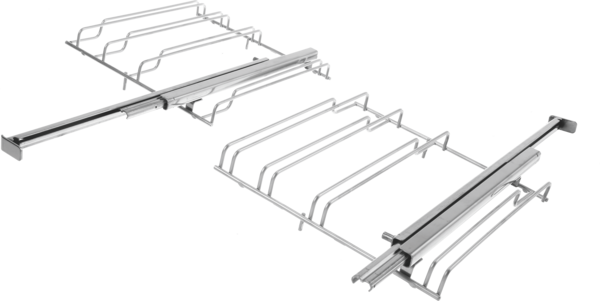

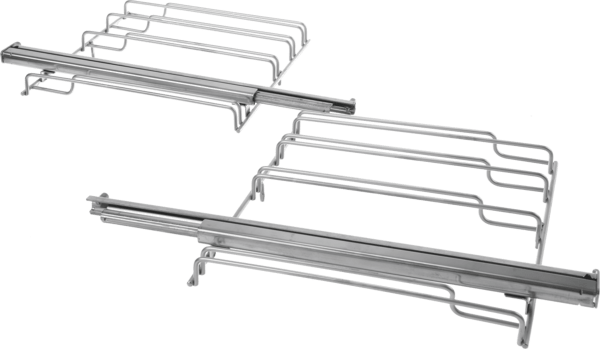

Sada plnovýsuvných teleskopických lišt do trouby – 1 úroveň

Tato sada plnovýsuvných teleskopických lišt do trouby pro jednu úroveň je originální příslušenství B/S/H/ s kódem 17006334. Je určena pro vybrané trouby o šířkové kategorii 60 cm podle přesného katalogového přiřazení výrobce a úplného modelového označení E-Nr.

Sada obsahuje levou a pravou teleskopickou lištu. Po správném namontování vytváří jeden pár výsuvů pro jednu pečicí úroveň. Plech, univerzální pánev nebo odpovídající rošt lze po těchto lištách plynule vysunout výrazně před hranu pečicího prostoru.

Plný výsuv usnadňuje kontrolu připravovaného pokrmu, podlévání, obracení i bezpečnější vyjímání nádobí. Příslušenství není samostatným roštem ani plechem – tvoří pouze výsuvné vedení pro odpovídající příslušenství trouby.

Výrobce uvádí maximální zatížení 15 kg. Do této hodnoty se započítává hmotnost plechu, roštu nebo nádoby společně s připravovaným pokrmem.

Aktuální sada 17006334 nahrazuje starší originální díl 17002061.

Balení představuje jednu kompletní sadu tvořenou levou a pravou lištou. Údaj „balení 1 kus“ v katalogu označuje jednu prodejní jednotku celé sady, nikoli pouze jednu stranu výsuvu.

K čemu slouží?

Teleskopické lišty vytvářejí pohyblivé vedení, po kterém lze příslušenství trouby vysunout z pečicího prostoru bez nutnosti držet celý plech ve vzduchu.

U katalogově kompatibilní trouby pomáhají zejména:

• plynule vysunout plech, rošt nebo univerzální pánev,
• zkontrolovat pokrm bez hlubokého zasahování do horké trouby,
• pohodlněji podlévat, obracet nebo dochucovat připravované jídlo,
• udržet příslušenství při vysunutí ve vodorovnější poloze,
• omezit riziko naklonění plechu při běžné manipulaci,
• snadněji vložit nebo vyjmout těžší pečicí nádobu.

Sada je určena pro jednu pečicí úroveň. Nejde o víceúrovňový systém a jedno balení nevytvoří výsuvy na dvou nebo třech různých výškách trouby.

Kdy je potřeba výměna?

Výměna teleskopických lišt může být vhodná zejména v následujících případech:

• Výsuv se pohybuje nepravidelně nebo se výrazně zadrhává.
• Jedna strana se nevysouvá stejně jako druhá.
• Lišta je mechanicky ohnutá nebo zkroucená.
• Došlo k poškození některého montážního prvku.
• Vnitřní výsuvná část má nadměrnou vůli.
• Lišta se po zatížení naklání nebo uvolňuje.
• Plech nebo rošt již není veden rovnoměrně.
• Výsuv byl poškozen pádem těžkého příslušenství.
• Lišty byly nesprávně namontovány nebo násilně sejmuty.
• Původní sada chybí po předchozí opravě nebo stěhování.
• Starší díl 17002061 má být nahrazen aktuální sadou 17006334.

Obtížný pohyb nemusí vždy znamenat závadu teleskopického mechanismu. Příčinou může být také nesprávné uchycení k bočnímu roštu, deformovaný závěsný rošt, zaschlé nečistoty nebo použití nevhodného plechu.

Vlastnosti a výhody

Toto originální příslušenství B/S/H/ je navrženo pro odpovídající konstrukci vybraných trub. U katalogově kompatibilního spotřebiče:

• vytváří teleskopický výsuv pro jednu pečicí úroveň,
• obsahuje levou i pravou lištu,
• umožňuje úplné vysunutí příslušenství před pečicí prostor,
• je určeno pro maximální celkové zatížení 15 kg,
• odpovídá určeným montážním bodům bočních roštů nebo vnitřní konstrukce,
• pomáhá pohodlněji manipulovat s horkým plechem nebo roštem,
• nahrazuje starší originální provedení 17002061,
• dodává se jako jedna kompletní sada pro jednu úroveň.

Provedení a obsah balení

Díl 17006334 lze označit jako jednoúrovňový teleskopický výsuv, sadu plnovýsuvných lišt, teleskopické pojezdy do trouby, Vollauszug 1-fach nebo full-extension rails for one level.

• Katalogové číslo BSH: 17006334
• Výrobce: B/S/H/
• Určení: vybrané 60cm trouby
• Typ výsuvu: plný teleskopický výsuv
• Počet obsluhovaných úrovní: 1
• Maximální zatížení: 15 kg
• Nahrazený díl: 17002061
• Obsah balení: 1 levá a 1 pravá teleskopická lišta

Přesné rozměry, materiálové složení a úplný způsob uchycení nejsou ve veřejných oficiálních podkladech jednotně specifikovány. Pro správný výběr proto není rozhodující pouze délka lišty nebo vzhled mechanismu.

Co znamená plný výsuv?

Plnovýsuvná konstrukce umožňuje vysunout nesené příslušenství výrazně dále než běžné částečně výsuvné vedení. Pokrm je po vysunutí lépe přístupný z horní i boční strany.

Plný výsuv je praktický například při:

• kontrole propečení masa nebo pečiva,
• podlévání pokrmu,
• otáčení nebo promíchávání surovin,
• přidávání dalších ingrediencí během pečení,
• vyjímání těžší nádoby z trouby.

I při plném vysunutí je nutné s horkým příslušenstvím manipulovat opatrně a používat vhodné ochranné rukavice.

Jedna úroveň – levá a pravá strana

Pro bezpečné vedení příslušenství musí být použity obě části sady. Levá a pravá lišta společně vytvářejí jeden funkční pár.

Nelze používat pouze jednu stranu a druhou hranu plechu položit na běžný boční rošt. Takové uložení by nebylo rovnoměrné a příslušenství by se mohlo naklonit nebo vysmeknout.

Levá a pravá lišta mohou být konstrukčně zrcadlově odlišné. Před montáží proto zkontrolujte jejich orientaci a nepokoušejte se je vzájemně zaměnit.

Maximální zatížení 15 kg

Maximální povolené zatížení zahrnuje:

• hmotnost plechu nebo roštu,
• hmotnost pečicí nádoby,
• hmotnost samotného pokrmu,
• případnou tekutinu nebo víko nádoby.

Limit 15 kg nepřekračujte. Nadměrné zatížení může poškodit teleskopický mechanismus, montážní body nebo boční rošty trouby.

Zátěž rozložte co nejrovnoměrněji. Velmi těžká nádoba umístěná pouze u předního nebo bočního okraje může lišty namáhat nerovnoměrně i v případě, že celková hmotnost nepřekročí uvedený limit.

Pro jaké příslušenství jsou lišty určeny?

Lišty mohou u kompatibilní trouby vést příslušenství, které výrobce pro danou úroveň a způsob použití schválil, například:

• pečicí plech,
• univerzální pánev,
• odpovídající rošt,
• nádobu správně položenou na kompatibilním roštu.

Ne každý plech nebo rošt je vhodný pro každý teleskopický systém. Příslušenství musí mít odpovídající šířku, okraje a způsob uložení.

Univerzální plechy neověřených rozměrů mohou být příliš úzké, široké nebo nemusí na výsuvu bezpečně držet.

Nejedná se o pečicí plech ani rošt

Díl 17006334 obsahuje pouze teleskopické vedení. Součástí balení nejsou:

• pečicí plech,
• univerzální hluboká pánev,
• drátěný rošt,
• pečicí nádoba,
• boční závěsné rošty, pokud jsou vedeny samostatně,
• další sada výsuvů pro jinou úroveň.

Pokud je poškozen také plech nebo závěsný rošt, musí být objednán podle vlastního katalogového čísla.

Nejedná se o víceúrovňový výsuv

Jedna sada 17006334 vytváří výsuv pouze na jedné úrovni. Pokud má trouba používat teleskopické lišty na více výškách, musí být příslušné řešení výslovně schváleno výrobcem pro daný spotřebič.

Do trouby nepřidávejte další páry výsuvů pouze podle volného prostoru. Konstrukce trouby, proudění vzduchu a možnosti montáže se mohou mezi jednotlivými verzemi lišit.

Nahrazený originální díl

Aktuální sada 17006334 nahrazuje starší originální číslo:

• 17002061

Starší číslo může být uvedeno v návodu, servisním rozkresu, historickém katalogu nebo na obalu původního příslušenství.

Nová sada se může proti staršímu provedení lišit některými konstrukčními detaily. Rozhodující je potvrzení náhrady výrobcem pro úplné označení konkrétní trouby.

Pyrolytické čištění – důležité upozornění

Ve veřejných regionálních katalozích výrobce se objevují rozdílné informace o vhodnosti této sady pro pyrolytické čištění. Nelze proto obecně tvrdit, že mohou lišty během pyrolýzy vždy zůstat uvnitř trouby.

Před spuštěním pyrolytického programu:

• zkontrolujte návod konkrétní trouby,
• ověřte pokyny k teleskopickým výsuvům,
• řiďte se údaji platnými pro úplné E-Nr. spotřebiče,
• v případě nejasnosti lišty z pečicího prostoru vyjměte.

Pyrolytické čištění dosahuje velmi vysokých teplot. Ponechání nevhodného příslušenství v troubě může poškodit jeho povrch nebo teleskopický mechanismus.

Kontrola před objednáním

Před objednáním ověřte úplné modelové označení trouby na typovém štítku a katalogové přiřazení příslušenství.

Zkontrolujte zejména:

• úplné označení E-Nr.,
• výrobní index uvedený za lomítkem,
• šířkovou kategorii spotřebiče,
• provedení bočních závěsných roštů,
• způsob uchycení původních lišt,
• zda potřebujete výsuv pro jednu nebo více úrovní,
• případné starší číslo 17002061.

Podobně vypadající teleskopické lišty se mohou lišit délkou, roztečí montážních prvků, směrem uchycení i přípustným zatížením.

Lišty proto neobjednávejte pouze podle fotografie nebo přibližně změřené délky.

Doporučení k montáži

Před montáží nechte troubu zcela vychladnout a odpojte ji od elektrické sítě, pokud postup vyžaduje manipulaci s vnitřními částmi nad rámec běžného nasazení příslušenství.

Při instalaci:

• vyjměte plechy, rošty a další volné příslušenství,
• určete levou a pravou lištu,
• zkontrolujte správnou pečicí úroveň,
• upevněte lišty pouze do bodů určených výrobcem,
• ověřte úplné zaklapnutí všech montážních částí,
• zkontrolujte, že jsou obě strany ve stejné výšce,
• několikrát vysuňte a zasuňte prázdný mechanismus,
• následně vyzkoušejte správné uložení příslušenství.

Pokud lišta nezapadne běžným tlakem, nepoužívejte kleště, kladivo ani jiný způsob násilné montáže. Znovu ověřte orientaci a kompatibilitu.

Kontrola po instalaci

Po namontování zkontrolujte:

• že se obě lišty pohybují plynule,
• že levá a pravá strana zůstávají rovnoběžné,
• že příslušenství dosedá na obou stranách stejně,
• že se plech při vysunutí nenaklání,
• že výsuv nenaráží do dveří trouby,
• že všechny upevňovací prvky zůstávají zajištěné.

První kontrolu proveďte bez potravin a bez maximálního zatížení.

Doporučení k používání

Plech nebo rošt vysouvejte plynule za jeho střední část. Prudké zatažení pouze za jeden roh může nerovnoměrně zatížit levou a pravou lištu.

Při používání:

• nepřekračujte maximální zatížení 15 kg,
• nevysouvejte pouze jednu stranu příslušenství,
• nesedejte si ani se neopírejte o vysunutý plech,
• nedovolte dětem zavěšovat se na výsuv,
• používejte ochranné rukavice,
• chraňte mechanismus před prudkými nárazy,
• před zavřením dveří příslušenství úplně zasuňte.

Čištění a údržba

Po vychladnutí pravidelně odstraňujte z lišt mastnotu, drobky a zaschlé zbytky potravin. Nečistoty mohou zhoršovat plynulost pohybu.

Při čištění:

• postupujte podle návodu trouby,
• použijte měkký hadřík nebo houbičku,
• neponořujte mechanismus do vody, pokud to výrobce výslovně nepovoluje,
• nepoužívejte kovovou drátěnku ani ostrou škrabku,
• nevymývejte mechanismus silným proudem vody,
• nepoužívejte agresivní čističe trouby přímo na výsuvný mechanismus.

Teleskopické lišty nemažte běžným kuchyňským olejem, technickou vazelínou ani univerzálním mazivem. Nevhodná látka může při vysoké teplotě zapáchat, kouřit nebo poškodit mechanismus.

Možné příčiny zadrhávání

Pokud se lišty nepohybují plynule, zkontrolujte:

• správné nasazení levé a pravé strany,
• rovnoběžnou polohu obou lišt,
• úplné zajištění montážních bodů,
• přítomnost zaschlých nečistot,
• deformaci bočních roštů,
• použití správného plechu nebo roštu,
• zda nebylo překročeno povolené zatížení.

Mechanismus nerozebírejte a nenarovnávejte silou. Poškozený teleskopický výsuv je vhodné vyměnit jako kompletní pár.

Kompatibilita

Díl 17006334 je určen pro vybrané 60cm trouby podle přesného katalogového přiřazení výrobce.

Žádné konkrétní kompatibilní spotřebiče ani modelové řady zde nejsou vypisovány.

Podobné výsuvy mohou mít téměř stejnou délku a vzhled, ale odlišný způsob uchycení, nosnost nebo pracovní dráhu.

Rozdíly mohou existovat také mezi jednotlivými výrobními indexy stejného základního označení trouby.

Kompatibilitu je nutné vždy ověřit podle úplného modelového označení E-Nr. a výrobního indexu uvedeného za lomítkem.

Upozornění před objednáním

Před objednáním si prosím ověřte kompatibilitu sady podle přesného modelového označení E-Nr. vaší trouby. Rozhodující je také výrobní index uvedený za lomítkem.

Díl 17006334 představuje jednu kompletní originální sadu plnovýsuvných teleskopických lišt B/S/H/ pro jednu pečicí úroveň.

Balení obsahuje levou a pravou lištu.

Výrobce uvádí maximální celkové zatížení 15 kg.

Aktuální sada nahrazuje starší originální díl 17002061.

Nejedná se o pečicí plech, rošt ani víceúrovňový systém výsuvů.

Vhodnost ponechání lišt v troubě během pyrolytického čištění není v regionálních oficiálních katalozích uvedena jednotně. Vždy se proto řiďte návodem konkrétního spotřebiče.

Sadu neobjednávejte pouze podle fotografie, délky nebo obecného označení „teleskopický výsuv“.

Rozhodující je vždy katalogové přiřazení dílu 17006334 ke kompletnímu označení spotřebiče uvedenému na jeho typovém štítku.
