Plnicí hadice zásobníku pracího prostředku do pračky

Originální plnicí hadice zásobníku pracího prostředku B/S/H/ 12042721 je určena pro vybrané pračky Bosch, Siemens a dalších značek skupiny B/S/H/ podle přesného modelového označení spotřebiče.

Černá pružná spojovací hadice se instaluje mezi zásobník pracího prostředku a vnější vanu pračky. Odvádí vodu společně s rozpuštěným pracím prostředkem ze zásobníku do pracího prostoru spotřebiče.

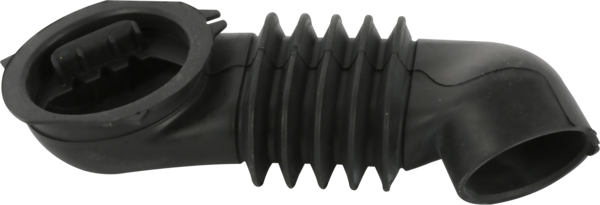

Díl má tvarované koncovky a pružnou vlnovcovou část, která umožňuje správné vedení hadice a pomáhá vyrovnávat pohyb a vibrace prací jednotky. Katalogové číslo 12042721 nahrazuje starší díl 12014310.

Hlavní vlastnosti

• Originální náhradní díl B/S/H/
• vnitřní plnicí hadice pračky,
• určená pro vybrané pračky podle přesného E-Nr.,
• propojení zásobníku pracího prostředku s vanou pračky,
• odvádí vodu a prací prostředek do pracího prostoru,
• tvarované zahnuté provedení,
• pružná vlnovcová střední část,
• černé elastické provedení,
• nahrazuje starší katalogové číslo 12014310,
• dodává se jako jedna samostatná spojovací hadice.

Funkce plnicí hadice

Voda přivedená do pračky protéká přes příslušné části zásobníku pracího prostředku. Splachuje prací prostředek nebo aviváž a vzniklou směs je následně nutné dopravit do vany pračky.

Plnicí hadice 12042721 pomáhá:

• propojit výstup zásobníku pracího prostředku s vanou pračky,
• odvádět přiváděnou vodu do pracího prostoru,
• dopravovat rozpuštěný prací prostředek nebo aviváž do vany,
• vytvořit uzavřenou cestu mezi zásobníkem a prací jednotkou,
• omezit únik vody uvnitř skříně spotřebiče,
• vyrovnávat vzájemný pohyb pevných a odpružených částí pračky,
• omezit přenos vibrací mezi zásobníkem a vanou.

Montážní umístění

Hadice se nachází uvnitř skříně pračky v prostoru mezi zásobníkem pracího prostředku a vnější vanou.

Je připojena mezi:

• výstupní hrdlo zásobníku pracího prostředku,
• plnicí otvor vnější vany pračky.

Při montáži musí oba konce hadice rovnoměrně dosedat na příslušná hrdla. Hadice nesmí být překroucená, nadměrně napnutá ani přehnutá. Nesprávně nasazený díl může způsobit únik vody při napouštění nebo splachování pracího prostředku.

Technická specifikace

• Výrobce: B/S/H/
• Katalogové číslo: 12042721
• Starší nahrazované číslo: 12014310
• Typ dílu: plnicí hadice zásobníku pracího prostředku
• Další označení: hadice zásobník–vana, spojovací hadice dávkovače, vnitřní napouštěcí hadice, plnicí manžeta
• Funkce: vedení vody a pracího prostředku ze zásobníku do vany
• Konstrukce: tvarovaná hadice s pružnou vlnovcovou částí
• Materiál: pružný elastomerický materiál
• Barva: černá
• Umístění: mezi zásobníkem pracího prostředku a vnější vanou
• Určení: vybrané pračky
• Prodejní jednotka: 1 kus

Rozměry

• Přesná celková délka: výrobce v dostupné specifikaci neuvádí
• Průměr připojení k zásobníku: výrobce v dostupné specifikaci neuvádí
• Průměr připojení k vaně: výrobce v dostupné specifikaci neuvádí

Při porovnání s původním dílem zkontrolujte celkový tvar hadice, délku vlnovcové části, průměry obou připojovacích otvorů a provedení dosedacích okrajů.

Hadice podobného vzhledu mohou mít jiný průměr koncovek, odlišné zakřivení, rozdílnou délku nebo jinou polohu upevňovacích prvků a nemusejí vytvořit správné spojení mezi zásobníkem a vanou.

Kdy plnicí hadici vyměnit?

Výměna může být vhodná zejména tehdy, když:

• je hadice prasklá nebo natržená,
• se ve vlnovcové části objevily drobné trhliny,
• je materiál ztvrdlý a ztratil pružnost,
• je některá připojovací koncovka deformovaná,
• hadice nedrží pevně na hrdle zásobníku nebo vany,
• se při napouštění objevuje voda pod zásobníkem pracího prostředku,
• dochází k úniku vody uvnitř skříně pračky,
• jsou na hadici viditelné stopy prodření,
• je vnitřní prostor hadice silně zanesený pracím prostředkem,
• byla hadice poškozena při demontáži zásobníku nebo vany,
• servisní kontrola potvrdila netěsnost tohoto spojení.

Kontrola před objednáním

Před objednáním ověřte:

• úplné E-Nr. pračky,
• výrobní index uvedený za lomítkem,
• katalogové přiřazení dílu 12042721,
• případné původní označení 12014310,
• tvar a délku původní hadice,
• provedení pružné vlnovcové části,
• průměr otvoru na straně zásobníku pracího prostředku,
• průměr otvoru na straně vany pračky,
• tvar a orientaci obou připojovacích koncovek,
• stav upevňovacích spon nebo objímek,
• zda potřebujete vnitřní hadici zásobníku, nebo vnější přívodní hadici pračky.

Doporučení k montáži

• Před opravou pračku vypněte a odpojte od elektrické sítě.
• Uzavřete přívod vody do spotřebiče.
• Odstraňte zbývající vodu ze zásobníku pracího prostředku.
• Zajistěte přístup k zásobníku a horní části vany podle konstrukce pračky.
• Před demontáží si poznamenejte orientaci původní hadice.
• Uvolněte upevňovací spony nebo objímky na obou koncích.
• Původní hadici stahujte z hrdel opatrně bez poškození okolních dílů.
• Očistěte připojovací hrdla od usazenin pracího prostředku.
• Novou hadici nasaďte ve stejné orientaci jako původní díl.
• Zkontrolujte, že oba konce dosedly po celém obvodu.
• Upevňovací spony nasaďte do původních pracovních poloh.
• Ověřte, že hadice není zkroucená, přehnutá ani nadměrně napnutá.
• Po sestavení proveďte krátký napouštěcí program a kontrolu těsnosti.

Přístup k hadici může vyžadovat demontáž horního krytu, ovládacího panelu nebo zásobníku pracího prostředku. Pokud si nejste jistí správným postupem nebo je nutné rozebrat větší část spotřebiče, doporučujeme opravu svěřit kvalifikovanému servisnímu technikovi.

Kompatibilita a značky

Plnicí hadice 12042721 se podle katalogových přiřazení používá u vybraných praček značek:

• Bosch
• Siemens
• Neff
• Balay
• Constructa
• Profilo
• Pitsos

Kompatibilita a modelové řady

Díl se objevuje zejména u vybraných praček následujících základních modelových rodin:

• Bosch WGA
• Bosch WGG
• Bosch WGB
• Bosch WAN
• Bosch WHA
• Bosch WAR
• Siemens WG42
• Siemens WG44
• Siemens WG46
• Siemens WG52
• Siemens WM14
• Constructa CGG
• Constructa CWF
• Balay 3TS
• Profilo CGA

V rámci stejné modelové řady mohou být podle výrobní generace, konstrukce zásobníku a provedení vany použity různé plnicí hadice.

Přesnou kompatibilitu proto vždy ověřte podle úplného E-Nr. pračky včetně výrobního indexu za lomítkem.

Upozornění

Katalogové číslo 12042721 označuje jednu originální vnitřní plnicí hadici mezi zásobníkem pracího prostředku a vanou pračky.

Díl nahrazuje starší plnicí hadici s katalogovým číslem 12014310.

Nejedná se o vnější přívodní hadici od vodovodního ventilu, hadici Aquastop ani vypouštěcí hadici pračky.

Přesné rozměry výrobce v dostupné specifikaci neuvádí. Samotný podobný vzhled nebo přibližná velikost proto nezaručují správnou kompatibilitu.

Před objednáním vždy ověřte kompatibilitu podle úplného E-Nr. pračky a porovnejte provedení obou koncovek s původním dílem.
