Západka krytu filtru k vysavači Bosch 12034130 – levý uzávěr víka AquaWash&Clean

Originální západka / uzávěr krytu filtru s katalogovým číslem 12034130 je mechanický náhradní díl pro vybrané víceúčelové a mokro-suché vysavače Bosch a konstrukčně příbuzné spotřebiče dalších značek skupiny. V odborných katalozích je přesný díl označen jako „Verschluss für Filterdeckel“, tedy uzávěr krytu filtru. Jde o podlouhlý plastový mechanismus, který se nachází v oblasti krytu vysavače a podílí se na jeho správném uzavření a zajištění. U doloženého provedení je 12034130 veden jako levá západka. Servisní použití je potvrzeno zejména u vysavačů Bosch produktové rodiny AquaWash&Clean / BWD a u konstrukčně příbuzných spotřebičů Zelmer. Před objednáním vždy ověřte vhodnost podle úplného E-Nr vysavače včetně výrobního indexu za lomítkem.

K čemu slouží a kdy je potřeba výměna?

Západka 12034130 je součástí mechanismu uzavírání krytu filtru / horního krytu vysavače. Po zavření příslušné části spotřebiče zachytí protikus a pomáhá udržet kryt v předepsané poloze.

U víceúčelových vysavačů Bosch AquaWash&Clean je pod horním krytem umístěna řada funkčních částí, filtrů a nádob. Správně fungující západka umožňuje kryt uzavřít tak, jak předpokládá konstrukce spotřebiče.

Výměna je vhodná zejména tehdy, pokud je původní západka prasklá, zlomená, deformovaná, má poškozený zachycovací konec nebo pružný / pohyblivý mechanismus a kryt již nelze správně zajistit. Typickým projevem může být kryt, který po zavření nedrží ve své poloze nebo se na jedné straně uvolňuje.

Před objednáním zkontrolujte také protilehlé upevňovací části a druhou západku dveřní / krycí sestavy. Pokud je poškozen protikus nebo samotný kryt, výměna pouze dílu 12034130 nemusí závadu odstranit.

Vlastnosti

• originální náhradní díl B/S/H/,
• katalogové číslo: 12034130,
• typ: západka / uzávěr krytu filtru vysavače,
• odborné označení: Verschluss für Filterdeckel,
• další používané označení: západka krytu / snap fastener / latch,
• mechanická součást vnějšího krytu vysavače,
• u doloženého provedení: levá strana,
• způsob uchycení podle odborného katalogu: západkové provedení,
• materiál podle odborných katalogů: plast,
• barevné provedení: černé,
• určeno zejména pro vybrané víceúčelové / mokro-suché vysavače,
• doloženo především pro produktovou rodinu Bosch AquaWash&Clean / BWD,
• servisní databáze potvrzují použití také u konstrukčně příbuzných vysavačů Zelmer a Pitsos,
• obsah balení: 1 západka.

Provedení a rozměry

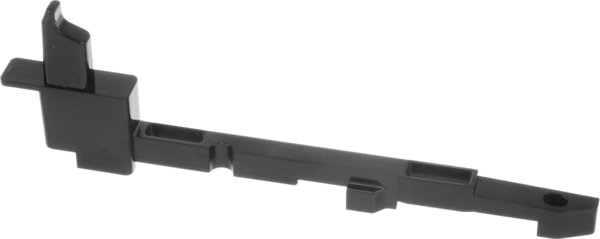

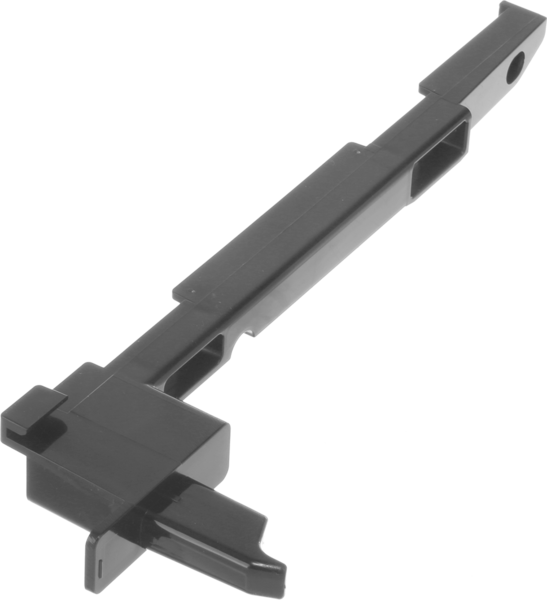

Díl 12034130 je proveden jako podlouhlá plastová mechanická západka s několika tvarovanými úseky, zachycovací částí a prvky pro upevnění do krytu vysavače. Nejde o samostatné tlačítko ani o celý kryt filtru.

Specializovaný katalog pro přesný díl uvádí materiál plast, černé provedení a rozměry přibližně 230 × 22 × 72 mm. Tyto hodnoty slouží jako pomocný kontrolní údaj a nejsou vhodné jako jediné kritérium kompatibility.

U téhož zdroje je místo montáže uvedeno jako kryt, konstrukční skupina jako vnější plášť spotřebiče a strana jako levá. Montážní systém je veden jako západkový.

Podlouhlý tvar dílu znamená, že vlastní uzavírací mechanismus netvoří pouze malý viditelný háček. Součást zasahuje dále do konstrukce krytu a její jednotlivé body musí přesně odpovídat dané generaci vysavače.

Pro správný výběr je proto rozhodující katalogové číslo 12034130 a kompatibilita podle úplného E-Nr vysavače, nikoli pouze černá barva, podobný tvar nebo přibližné rozměry západky.

Související díly

V servisních seznamech vybraných vysavačů Bosch BWD se vedle 12034130 objevuje také samostatná západka 12034131. Oba díly jsou v rozkresech vedeny jako dvě oddělené položky krycího mechanismu a nelze předpokládat, že jsou vzájemně zaměnitelné.

Pokud je při opravě poškozena pouze jedna strana uzavírání, je proto důležité určit podle servisního rozkresu, zda spotřebič vyžaduje 12034130 nebo 12034131. Samotná vizuální podobnost obou západek nestačí.

V okolí této sestavy se u vysavačů rodiny BWD nacházejí také samostatné kryty filtrů, filtry, nádoby, těsnicí prvky a další části horního krytu. Jejich katalogová čísla závisí na konkrétním E-Nr vysavače.

Jeden odborný servisní zdroj uvádí jako konstrukčně příbuzné provedení také číslo 00636694 s odlišným barevným provedením. Protože tuto návaznost se mi nepodařilo potvrdit v dostatečně jednoznačném oficiálním katalogu B/S/H/, nepovažuji ji za automatickou náhradu a před případnou záměnou je nutné ověřit E-Nr.

Pro přesný díl 12034130 jsem v aktuálně dostupných servisních katalozích nenalezl potvrzené novější nástupnické katalogové číslo.

Doporučení k používání a údržbě

Před výměnou západky vysavač vypněte a odpojte od elektrické sítě. Pokud byl spotřebič používán pro mokré čištění, před demontáží krytu také vyprázdněte nádoby a nechte vnitřní části v bezpečném stavu pro manipulaci.

Před demontáží si všimněte původní polohy západky a způsobu jejího zapojení do krycího mechanismu. Díl je tvarovaný pro konkrétní polohu a nesprávně nasazená západka nemusí správně zachytit protikus.

Při montáži nepoužívejte nadměrnou sílu. Plastové upevňovací prvky mohou při nevhodném ohnutí prasknout. Po instalaci několikrát opatrně otevřete a zavřete kryt a ověřte, zda se mechanismus pohybuje volně a kryt se správně zajistí.

Pokud musí být k západce demontována větší část vnějšího krytu, dávejte pozor na kabeláž, hadičky a další vnitřní součásti víceúčelového vysavače. Při nejistotě je vhodné výměnu svěřit odbornému servisu.

Západka nevyžaduje pravidelné mazání ani jinou speciální údržbu. Důležité je především nepokoušet se zavřít kryt násilím, pokud mu brání nesprávně vložený filtr, nádoba nebo jiná vnitřní část.

Kompatibilita a značky

Díl 12034130 je doložen především pro vybrané víceúčelové a mokro-suché vysavače Bosch. Servisní seznamy jej opakovaně potvrzují u produktové rodiny BWD / AquaWash&Clean.

Jde o konstrukci vycházející také z platformy vysavačů Zelmer, a proto servisní databáze originálních dílů uvádějí 12034130 rovněž pro vybrané spotřebiče Zelmer a v některých případech Pitsos.

Přestože řada distributorů označuje výrobce dílu obecně jako „Bosch Siemens“ nebo B/S/H/, v nalezených seznamech konkrétních spotřebičů je použití 12034130 doloženo především pro Bosch, Zelmer a Pitsos. Proto nelze automaticky tvrdit, že díl pasuje do vysavačů Siemens pouze podle názvu výrobce náhradního dílu.

V rodině Bosch BWD se používá více konstrukčních variant krytu a západek. Ani stejné obchodní označení AquaWash&Clean proto není samo o sobě dostatečným potvrzením.

Vhodnost západky 12034130 vždy ověřte podle úplného E-Nr vysavače včetně výrobního indexu za lomítkem. Samotné označení BWD, AquaWash&Clean, podobný vzhled nebo přibližný rozměr 230 mm nejsou dostatečným potvrzením kompatibility.

Upozornění

Před objednáním ověřte katalogové číslo 12034130 podle přesného E-Nr spotřebiče.

12034130 je samostatná mechanická západka / uzávěr krytu filtru. Nejde o kompletní kryt, filtr ani celou sestavu horní části vysavače.

U doloženého provedení jde o levou západku. V některých stejných vysavačích se současně používá jiná samostatná západka 12034131, proto obě čísla nezaměňujte bez kontroly servisního rozkresu.

Poškozený nebo prasklý uzávěr nepřetěžujte násilným zavíráním krytu. Před výměnou vysavač odpojte od elektrické sítě a po montáži ověřte plynulý chod a správné zajištění krytu.
