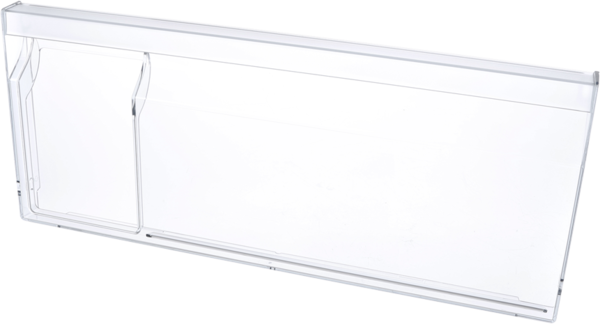

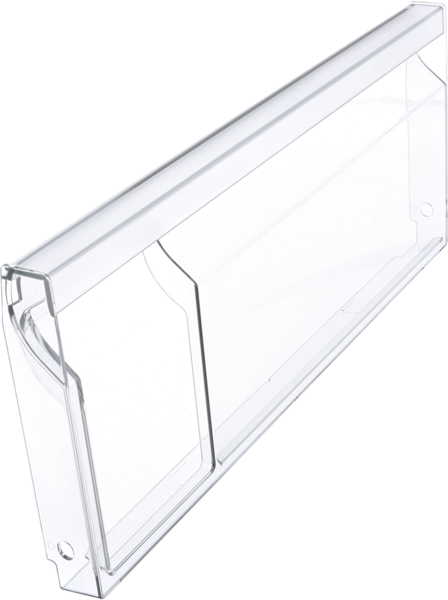

Transparentní klapka mrazicího oddílu

Originální transparentní klapka Siemens 00709706 je určena pro vybrané skříňové mrazničky vyráběné společností B/S/H/.

Díl tvoří průhlednou čelní stěnu jednoho z vnitřních mrazicích oddílů. U odpovídající konstrukce je uložen v horní nebo jiné katalogově určené části mrazničky a umožňuje přístup k uloženým potravinám.

V servisních katalozích se používá označení Klappe Schalenblende, případně Schubladenklappe. Podle konstrukce konkrétního spotřebiče může díl fungovat jako výklopná klapka oddílu nebo jako samostatná čelní část příslušné vnitřní úložné sestavy.

Katalogové číslo 00709706 označuje pouze samotný transparentní čelní díl. Nejde o celou mrazicí zásuvku, skleněnou polici, držáky klapky ani vnější dveře mrazničky.

Hlavní vlastnosti

• Originální náhradní díl B/S/H/ pro vybrané mrazničky Siemens
• transparentní čelní klapka mrazicího oddílu,
• servisní označení Klappe Schalenblende,
• odborné označení Schubladenklappe,
• určená pro vnitřní úložný prostor mrazničky,
• umožňuje přístup k uloženým potravinám,
• pomáhá udržet potraviny v příslušném oddílu,
• transparentní plastové provedení,
• šířka přibližně 476 mm,
• výška přibližně 202 mm,
• největší hloubka přibližně 35 mm,
• orientační hmotnost přibližně 392 g,
• bez elektrického připojení,
• bez tepelné izolace,
• dodává se jako jeden kus.

Oficiální a odborná označení

V německých a zahraničních katalozích se používají zejména názvy:

• Klappe
• Klappe Schalenblende
• Schalenblende
• Schubladenklappe
• drawer flap
• freezer drawer front
• freezer compartment flap
• front szuflady zamrażarki

V českém popisu je vhodné používat označení:

• transparentní klapka mrazicího oddílu,
• čelní klapka mrazničky,
• přední panel vnitřního mrazicího oddílu,
• čelo mrazicí přihrádky.

Přesné určení dílu

Díl je umístěn uvnitř skříňové mrazničky a vytváří přední průhlednou stěnu odpovídajícího úložného prostoru.

Jeho úkolem je zejména:

• udržet potraviny uvnitř příslušného oddílu,
• umožnit vizuální kontrolu obsahu,
• zajistit přístup po otevření nebo uvolnění klapky,
• oddělit přední část oddílu od volného prostoru před ním,
• spolupracovat s bočními držáky, závěsy nebo vodicími prvky,
• vytvořit dokončenou čelní plochu vnitřního vybavení.

Klapka není součástí chladicího okruhu a sama nevytváří ani neudržuje chlad.

Výklopné nebo nasazovací provedení

Servisní označení „Klappe“ ukazuje na klapkové provedení, zatímco některé obchodní katalogy díl současně řadí mezi čela zásuvek.

Přesný způsob pohybu závisí na konstrukci konkrétního spotřebiče. Díl může být:

• otočně uložen v levém a pravém držáku,
• nasazen do bočních závěsných bodů,
• zajištěn pomocí plastových čepů nebo pouzder,
• součástí přední stěny vnitřního oddílu.

Před demontáží je proto nutné zkontrolovat, zda se původní klapka vyklápí, vysazuje z bočních držáků nebo je spojena s další úložnou částí.

Funkce transparentního provedení

Průhledný plast umožňuje:

• kontrolovat obsah oddílu bez úplného otevření,
• rychleji najít uložené potraviny,
• omezit zbytečně dlouhou manipulaci s oddílem,
• zjistit přeplnění prostoru,
• zkontrolovat, zda některý obal nebrání správnému zavření.

Transparentní materiál může mít podle výrobní série lehce čirý, kouřový nebo namodralý odstín. Mírný rozdíl odstínu oproti starému dílu nemusí znamenat nekompatibilitu.

Rozměry

Specializované katalogy uvádějí:

• šířku přibližně 476 mm,
• výšku přibližně 202 mm,
• největší hloubku přibližně 35 mm.

V některých katalozích jsou stejné hodnoty formálně uvedeny jako délka 476 mm, šířka 202 mm a výška 35 mm.

Pro praktický popis klapky odpovídají hodnoty následujícím směrům:

• 476 mm – vodorovný rozměr přes čelní plochu,
• 202 mm – svislý rozměr čelní plochy,
• 35 mm – největší prostorový přesah, prolis nebo hloubka konstrukce.

Rozměry jsou orientační a mohou zahrnovat závěsné výstupky nebo jiné okrajové části.

Orientační hmotnost

Odborné katalogy uvádějí hmotnost přibližně:

• 392 g.

Hmotnost není hlavním identifikačním údajem. Může se mírně lišit podle výrobní revize, způsobu vážení nebo započtení ochranného obalu.

Technická specifikace

• Výrobce: B/S/H/
• Značka spotřebiče: Siemens
• Katalogové číslo: 00709706
• Zkrácený zápis: 709706
• Typ výrobku: vnitřní čelní klapka mrazicího oddílu
• Typ spotřebiče: skříňová mraznička
• Umístění: uvnitř mrazicího prostoru
• Materiál: plast podle odborných katalogů
• Barva: transparentní
• Šířka: přibližně 476 mm
• Výška: přibližně 202 mm
• Hloubka: přibližně 35 mm
• Hmotnost: přibližně 392 g
• Elektrické připojení: ne
• Prodejní jednotka: 1 kus

Materiál

Specializované katalogy uvádějí plastové provedení.

Plastová konstrukce umožňuje:

• nízkou hmotnost,
• transparentní čelní plochu,
• vytvoření závěsných a zajišťovacích výstupků,
• snadné omývání,
• odolnost vůči běžným teplotám uvnitř mrazničky.

Přesný druh polymeru není ve veřejně dostupných podkladech uveden.

Není proto vhodné označovat díl jako polykarbonát, polystyren, PMMA nebo jiný konkrétní plast bez přímého potvrzení výrobce.

Chování plastu při nízké teplotě

Plastové díly jsou při hlubokém zmrazení méně pružné než při pokojové teplotě.

Při manipulaci se studenou klapkou proto:

• nepoužívejte nadměrnou sílu,
• neohýbejte závěsné body,
• nepáčte klapku kovovým nástrojem,
• nepokoušejte se násilím otevřít přimrzlý díl,
• nejprve odstraňte led nebo překážející potraviny.

Náraz nebo prudké ohnutí při teplotě pod bodem mrazu může způsobit prasknutí.

Obsah dodávky

Katalogové číslo 00709706 označuje:

• 1× originální transparentní klapku mrazicího oddílu Siemens.

Součástí balení nejsou automaticky:

• kompletní mrazicí zásuvka,
• zadní nebo boční část úložného prostoru,
• skleněná police,
• levý držák klapky,
• pravý držák klapky,
• závěsné pouzdro,
• čep,
• upevňovací šrouby,
• vnější dveře mrazničky,
• madlo vnějších dveří.

Před montáží zkontrolujte skutečný obsah balení a stav původních bočních držáků.

Katalogové číslo

Originální objednací číslo je:

• 00709706

Zkrácený zápis bez úvodních nul je:

• 709706

Číslo 709706 označuje stejný díl. Nejde o předchůdce, náhradu ani odlišnou konstrukční variantu.

Náhradová čísla

Ve veřejně dostupných katalogových podkladech nebylo nalezeno potvrzené starší katalogové číslo ani novější servisní náhrada.

Jako hlavní objednací číslo proto používejte:

• 00709706.

Interní čísla obchodníků nebo čísla vylisovaná na plastu nemusí být servisním objednacím číslem celé klapky.

Rozdíl oproti kompletní mrazicí zásuvce

Klapka 00709706 je pouze přední transparentní část příslušného oddílu.

Kompletní mrazicí zásuvka nebo nádoba může obsahovat:

• dno,
• boční stěny,
• zadní stěnu,
• vodicí části,
• samostatné přední čelo.

Pokud je poškozeno také dno nebo boční stěna zásuvky, samotná výměna klapky závadu neodstraní.

Rozdíl oproti jiným čelům zásuvek

Ve stejných mrazničkách mohou být použity další transparentní čelní panely s velmi podobnou šířkou.

Mezi katalogově odlišné díly patří například:

• 20002177 – čelo jiné, zpravidla střední nebo spodní zásuvkové pozice u vybraných sestav,
• 20002183 – další provedení čela zásuvky u vybraných mrazniček.

Tato čísla nejsou potvrzenými náhradami dílu 00709706.

Jednotlivá čela se mohou lišit:

• výškou,
• hloubkou,
• tvarem horní hrany,
• provedením madla,
• polohou závěsných bodů,
• způsobem upevnění,
• určením pro jinou pozici v mrazničce.

Možné související držáky

U některých katalogově odpovídajících mrazniček jsou samostatně vedeny boční držáky klapky:

• 00657906 – levý držák u vybraných sestav,
• 00657908 – pravý držák u vybraných sestav.

Jejich použití se musí samostatně ověřit podle úplného E-Nr. mrazničky.

Držáky nejsou automaticky součástí balení 00709706.

Kdy je vhodná výměna?

Výměna klapky může být potřebná, pokud:

• je čelní plocha prasklá,
• je část plastu odlomená,
• je ulomený boční závěsný bod,
• je poškozená horní nebo spodní hrana,
• klapka nedrží v bočních držácích,
• se samovolně uvolňuje,
• nelze ji správně otevřít nebo zavřít,
• je plast tepelně nebo mechanicky deformovaný,
• původní klapka zcela chybí.

Změny vzhledu, které nemusí vyžadovat výměnu

Výměna nemusí být nutná pouze kvůli:

• drobným povrchovým škrábancům,
• mírnému zmatnění plastu,
• běžným stopám používání,
• lehké změně odstínu,
• drobným výrobním liniím v plastu.

Jemnou prasklinu lze často rozpoznat podle bílé nebo duhové linie, která se při lehkém zatížení mění.

Typické projevy poškození

Poškozená nebo nesprávně namontovaná klapka se může projevovat:

• vypadáváním z držáků,
• křivým zavřením,
• drhnutím o sousední zásuvku nebo polici,
• nemožností úplného otevření,
• praskáním při pohybu,
• uvolněním potravin z oddílu,
• zachytáváním o obaly potravin,
• ulomením další části závěsu.

Rozlišení možných závad

Prasklá klapka má poškozenou čelní plochu nebo vlastní závěsný výstupek.

Poškozený boční držák může způsobit vypadávání nepoškozené klapky.

Chybějící pouzdro nebo čep může vytvořit nadměrnou vůli.

Deformovaná police nebo zásuvka může bránit správnému pohybu klapky.

Přeplněný oddíl může klapku vytlačovat směrem ven.

Námraza může zablokovat spodní nebo boční hranu.

Nesprávné čelo jiné zásuvkové pozice může rozměrově působit podobně, ale nebude správně držet.

Možné příčiny poškození

Klapka se může poškodit zejména:

• pádem po vyjmutí z mrazničky,
• nárazem tvrdého nebo těžkého balení,
• přeplněním oddílu,
• násilným zavřením přes vyčnívající potraviny,
• otevíráním přimrzlé klapky,
• páčením šroubovákem,
• nesprávnou demontáží bočního držáku,
• mytím ve velmi horké vodě,
• prudkou změnou teploty,
• stárnutím a dlouhodobým mechanickým namáháním plastu.

Kontrola před objednáním

Před objednáním ověřte:

• úplné E-Nr. mrazničky,
• výrobní index uvedený za lomítkem,
• katalogové přiřazení čísla 00709706,
• šířku původní klapky přibližně 476 mm,
• výšku přibližně 202 mm,
• největší hloubku přibližně 35 mm,
• transparentní provedení,
• tvar obou bočních konců,
• polohu závěsných nebo zajišťovacích bodů,
• zda potřebujete klapku, nebo čelo jiné zásuvky,
• stav levého a pravého držáku.

Podobná šířka, transparentní barva nebo možnost vložit díl do mrazničky nejsou dostatečným potvrzením kompatibility.

Příprava na výměnu

Před demontáží:

• vyjměte potraviny z příslušného oddílu,
• podle potřeby vyjměte sousední zásuvku nebo polici,
• nechte případnou námrazu bezpečně povolit,
• zkontrolujte způsob uložení obou bočních konců,
• vyfotografujte původní montážní polohu.

Pro samotnou výměnu mechanické klapky obvykle není nutný zásah do elektrického nebo chladicího systému.

Při delší manipulaci však nenechávejte vnější dveře mrazničky zbytečně otevřené.

Demontáž původní klapky

Konkrétní postup se může podle výrobního indexu lišit.

Obvykle je nutné:

• klapku otevřít do servisní polohy,
• mírně uvolnit jeden boční závěsný bod,
• vysunout první stranu z držáku,
• následně uvolnit druhou stranu,
• vyjmout klapku bez kroucení čelní plochy.

Neroztahujte boční stěny mrazničky ani držáky větší silou, než je nezbytné.

Je-li plast silně promrzlý, může být vhodné nechat prázdný vyjmutý oddíl nebo demontovatelnou sestavu mírně ohřát na pokojovou teplotu.

Kontrola držáků

Po vyjmutí klapky zkontrolujte:

• levý držák,
• pravý držák,
• závěsné otvory,
• čepy a pouzdra,
• dorazy pohybu,
• případné praskliny v okolní plastové konstrukci.

Nová klapka nebude správně držet, pokud je ulomený držák nebo deformované závěsné uložení.

Montáž nové klapky

• Porovnejte nový díl s původní klapkou.
• Zkontrolujte orientaci horní a spodní hrany.
• Ověřte shodné boční závěsné body.
• Nejprve nasaďte jednu stranu do příslušného držáku.
• Druhou stranu usaďte bez nadměrného prohnutí klapky.
• Zkontrolujte úplné zapadnutí obou stran.
• Klapku několikrát opatrně otevřete a zavřete.
• Ověřte, že se nedotýká sousedních částí.
• Teprve poté vraťte potraviny do oddílu.

Nepoužívejte lepidlo, šrouby ani kovový drát k nahrazení původního závěsného mechanismu.

Kontrola po montáži

Po výměně ověřte, že:

• klapka drží na obou stranách,
• pohybuje se plynule,
• nevyskakuje z držáků,
• v zavřené poloze není nakloněná,
• nedrhne o polici nebo zásuvku,
• žádný závěsný bod není pod trvalým napětím,
• uložené potraviny nebrání pohybu.

Čištění

Klapku čistěte šetrně, aby transparentní povrch zůstal co nejméně poškrábaný.

Doporučený postup:

• vyjměte potraviny z okolí klapky,
• použijte měkký hadřík nebo houbičku,
• omyjte povrch vlažnou vodou,
• při silnějším znečištění použijte malé množství jemného prostředku,
• díl důkladně opláchněte,
• před vložením do mrazničky jej osušte.

Teplotní šok

Silně promrzlou klapku nevkládejte přímo do horké vody.

Prudký teplotní rozdíl může způsobit:

• pnutí v plastu,
• vznik jemných prasklin,
• deformaci,
• poškození závěsných bodů.

Před mytím nechte vyjmutý díl postupně získat vyšší teplotu.

Mytí v myčce nádobí

Veřejné produktové údaje nepotvrzují vhodnost klapky 00709706 pro mytí v myčce nádobí.

V myčce může dojít k:

• tepelné deformaci,
• zmatnění transparentního povrchu,
• chemickému narušení plastu,
• poškrábání jiným nádobím,
• poškození závěsných výstupků.

Bez výslovného povolení v návodu spotřebiče používejte šetrné ruční mytí.

Nevhodné způsoby čištění a opravy

• Nepoužívejte ocelovou drátěnku.
• Nepoužívejte abrazivní čisticí prášek.
• Nepoužívejte kovovou škrabku.
• Nepoužívejte aceton ani technická rozpouštědla.
• Nepolévejte promrzlý díl vroucí vodou.
• Prasklinu neopravujte tavným lepidlem.
• Nelepte odlomený závěsný bod běžným univerzálním lepidlem.
• Nevrtejte do klapky nové montážní otvory.
• Nenahrazujte držák kovovým šroubem nebo drátem.

Improvizovaná oprava může vytvořit ostrou hranu nebo způsobit další prasknutí při nízké teplotě.

Bezpečnostní upozornění

• Prasklý díl může mít ostré hrany.
• Při manipulaci s poškozenou klapkou používejte ochranné rukavice.
• Nevkládejte do oddílu potraviny, pokud hrozí vypadnutí úlomku plastu.
• Nepokoušejte se otevřít přimrzlou klapku násilím.
• Nenechávejte těžké balení opřené přímo o klapku.
• Při hlubokém zmrazení ohýbejte plast pouze minimálně.

Prevence dalšího poškození

• Nepřeplňujte mrazicí oddíl.
• Nenechávejte obaly vyčnívat přes čelní hranu.
• Těžké potraviny ukládejte tak, aby netlačily na klapku.
• Pravidelně odstraňujte námrazu z pohyblivých spojů.
• Klapku otevírejte za určenou hranu nebo madlo.
• Nezavírejte ji prudkým nárazem.
• Při čištění chraňte závěsné výstupky.
• Po pádu díl pečlivě zkontrolujte na jemné praskliny.

Výrobce a značka

Výrobcem originálního dílu je společnost:

• B/S/H/

Pro katalogové číslo 00709706 je veřejnými katalogovými přiřazeními přímo doloženo použití u vybraných spotřebičů značky:

• Siemens

Některé distribuční stránky používají obecné označení „Bosch Siemens“, ale jejich vlastní kompatibilitní údaje vedou tento konkrétní díl pro mrazničky Siemens.

Kompatibilitu s jinými značkami skupiny nelze odvozovat pouze z výrobce B/S/H/ nebo z podobného vzhledu dílu.

Kompatibilní modelové řady Siemens

Díl je katalogově doložen zejména pro vybrané skříňové mrazničky rodiny:

• Siemens GS5

Podrobnější katalogová přiřazení zahrnují zejména vybrané řady:

• Siemens GS51
• Siemens GS54
• Siemens GS58

V dostupných katalozích jsou doložena zejména vybraná provedení rodin GS51NEW, GS54NAW, GS54NAWCV a GS58NEW.

Tato podrobnější označení představují modelové rodiny, nikoliv seznam jednotlivých kompatibilních spotřebičů.

Produktové označení iQ500

Řada mrazniček používajících tento díl se v některých regionech prodávala také pod obchodním označením:

• Siemens iQ500.

Označení iQ500 je široká produktová třída a samo o sobě kompatibilitu nepotvrzuje. Mrazničky iQ500 používají více odlišných klapek a zásuvkových čel.

Ověření kompatibility

Před objednáním vždy ověřte:

• úplné E-Nr. mrazničky,
• výrobní index uvedený za lomítkem,
• katalogové přiřazení čísla 00709706,
• modelovou rodinu GS51, GS54 nebo GS58,
• rozměry původní klapky,
• tvar bočních závěsných bodů,
• provedení horní a spodní hrany,
• stav levého a pravého držáku,
• zda potřebujete klapku, nebo čelo zásuvky s jiným katalogovým číslem.

Typový štítek skříňové mrazničky bývá umístěn uvnitř spotřebiče na boční stěně, v prostoru zásuvek nebo za některou z vyjímatelných úložných částí.

Upozornění před objednáním

Katalogové číslo 00709706 označuje jednu originální transparentní klapku vnitřního mrazicího oddílu pro vybrané skříňové mrazničky Siemens.

Odborné katalogy uvádějí:

• šířku přibližně 476 mm,
• výšku přibližně 202 mm,
• hloubku přibližně 35 mm,
• hmotnost přibližně 392 g,
• transparentní plastové provedení.

Balení obsahuje pouze jednu klapku. Kompletní zásuvka, skleněná police, levý a pravý držák, čepy a upevňovací prvky nejsou automaticky součástí dodávky.

Číslo 709706 je pouze zkrácený zápis čísla 00709706 bez úvodních nul.

Ve veřejně dostupných katalogových podkladech nebylo nalezeno potvrzené starší ani novější náhradové číslo.

Nezaměňujte díl s čely zásuvek 20002177 nebo 20002183. Ta mohou být použita ve stejném spotřebiči, ale na jiné pozici a s odlišným způsobem upevnění.

Transparentní klapka není univerzální. Podobná šířka, výška nebo tvar nezaručují správnou polohu závěsných bodů.

Před objednáním vždy ověřte kompatibilitu podle úplného E-Nr. mrazničky včetně výrobního indexu za lomítkem.

Available goods are usually delivered by the next business day. Goods available from the supplier are dispatched according to current availability. You will see the exact delivery date in the cart.

You can return unused goods within the statutory period. Before returning an item, please contact us so we can help verify the correct procedure and any part compatibility.
