Zásuvka mrazicího prostoru

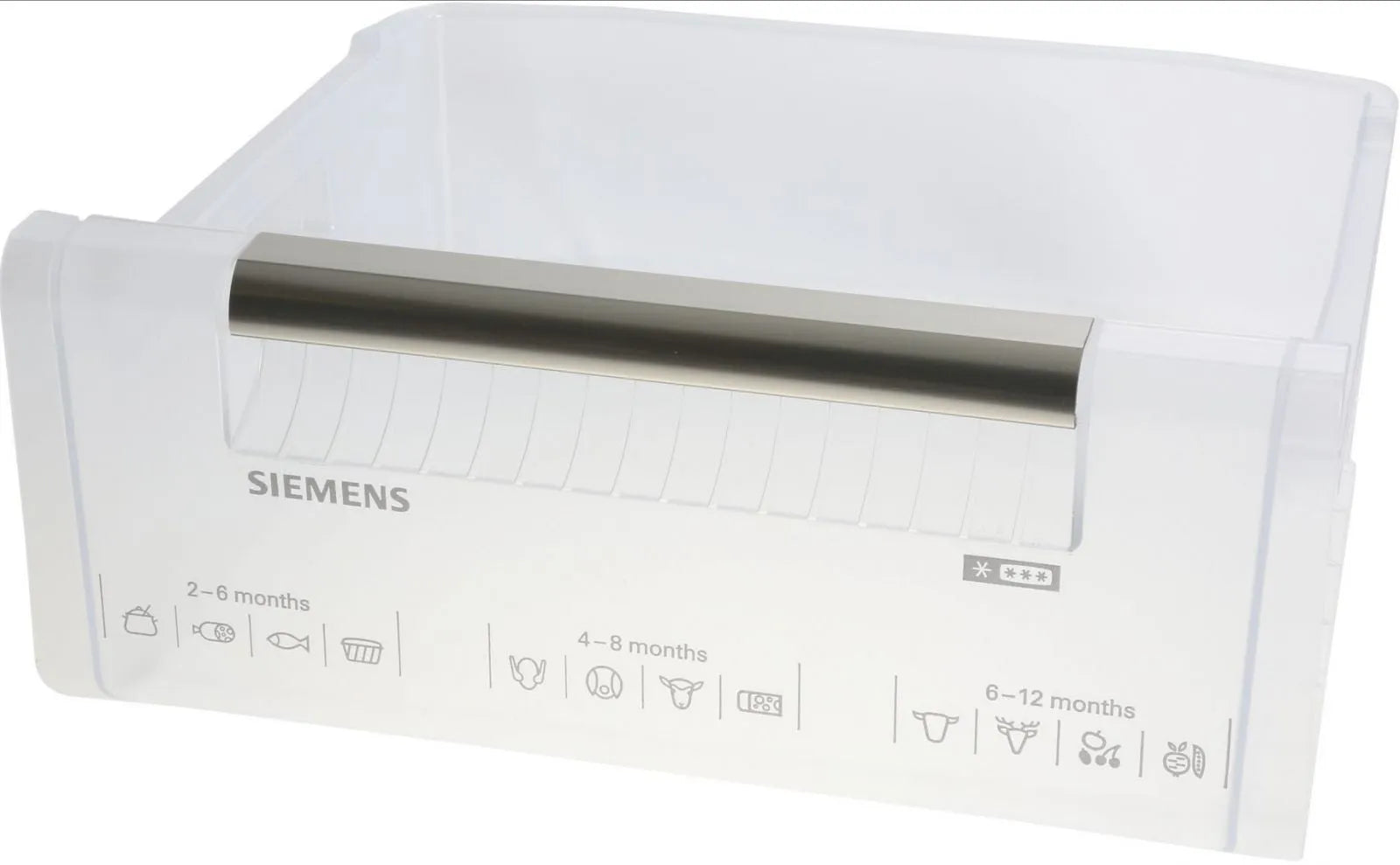

Originální zásuvka Siemens 00703020 je náhradní plastová nádoba určená pro vybrané mrazničky, kombinované chladničky a chladničky s mrazicím prostorem Siemens. Slouží k přehlednému uložení zmrazených potravin a podle odborných katalogů se používá zejména v horní nebo prostřední pozici mrazicího prostoru.

Zásuvka má průhledné plastové provedení. Veřejné odborné katalogy uvádějí mírně odlišné orientační rozměry: přibližně 390 × 370 × 160 mm nebo 395 × 365 × 160 mm. Rozdíl 5 mm souvisí s odlišným způsobem zaokrouhlení nebo měření jednotlivých výstupků zásuvky, proto jsou rozměry pouze pomocným údajem.

Katalogové číslo 00703020 oficiálně nahrazuje starší díl 00448694. Balení obsahuje 1 kompletní zásuvku.

K čemu zásuvka slouží?

Zásuvka vytváří samostatný výsuvný úložný prostor uvnitř mrazničky. Umožňuje ukládat zmrazené potraviny odděleně a vysunout celý obsah bez nutnosti jednotlivé balíčky přemisťovat.

U katalogově kompatibilního spotřebiče zásuvka zejména:

• vytváří úložný prostor pro zmrazené potraviny,
• umožňuje přehledné rozdělení obsahu mrazničky,
• pohybuje se po určených vodicích plochách spotřebiče,
• usnadňuje přístup k potravinám v horní nebo prostřední části,
• nahrazuje prasklou, deformovanou nebo ztracenou původní zásuvku.

Zásuvka sama nevytváří chlad ani neovlivňuje nastavenou teplotu. Chlazení zajišťuje mrazicí systém spotřebiče.

Kdy je vhodná výměna?

Výměna zásuvky může být potřebná například tehdy, když:

• je prasklá přední nebo boční stěna,
• jsou poškozené horní okraje nebo vodicí části,
• je odlomený integrovaný úchop,
• je plast deformovaný a zásuvku nelze plynule zasouvat,
• zásuvka v mrazicím prostoru nedrží rovně,
• vznikly ostré hrany po odlomení plastu,
• původní zásuvka chybí.

Obtížný pohyb nemusí způsobovat pouze samotná zásuvka. Zkontrolujte také námrazu, čistotu vodicích ploch, polohu okolních dílů a množství uložených potravin.

Vlastnosti a základní údaje

• Výrobce: B/S/H/
• Značka spotřebiče: Siemens
• Katalogové číslo: 00703020
• Zkrácené označení: 703020
• Nahrazuje díl: 00448694
• Typ dílu: zásuvka na zmrazené potraviny
• Určení: vybrané mrazničky, kombinované chladničky a chladničky Siemens
• Obvyklá poloha: horní nebo prostřední část mrazicího prostoru
• Materiál: plast
• Barva: transparentní
• Orientační šířka: přibližně 390 až 395 mm
• Orientační hloubka: přibližně 365 až 370 mm
• Orientační výška: přibližně 160 mm
• Obsah balení: 1 kompletní zásuvka

Provedení a rozměry

Zásuvka je tvořena průhledným plastovým korpusem s přední, boční a zadní stěnou. Průhledné provedení usnadňuje kontrolu uloženého obsahu bez úplného vysunutí.

Dva odborné katalogy uvádějí následující rozměry:

• přibližně 390 × 370 × 160 mm,
• přibližně 395 × 365 × 160 mm.

Rozdíl v údajích činí přibližně 5 mm v půdorysných rozměrech. Pro objednání je proto rozhodující katalogové přiřazení podle E-Nr., nikoli pouze měření pravítkem.

Porovnejte také tvar přední stěny, profil horních hran, zadní obrys a polohu částí, které se opírají o vedení spotřebiče.

Co obsahuje balení?

Katalogové číslo 00703020 označuje jednu kompletní transparentní zásuvku mrazicího prostoru.

Součástí dodávky nejsou:

• další horní, prostřední nebo spodní zásuvka,
• samostatné čelo jiné zásuvky,
• výklopná dvířka mrazicí přihrádky,
• skleněná nebo plastová police mezi jednotlivými úrovněmi,
• samostatné vodicí lišty,
• forma na led,
• ostatní vnitřní vybavení mrazničky,
• kompletní spotřebič.

Pokud je poškozena také police nebo vodicí plocha, nemusí výměna samotné zásuvky obnovit její správný pohyb.

Nejedná se pouze o přední čelo

Díl 00703020 je kompletní nádoba na zmrazené potraviny. Nejde pouze o samostatnou průhlednou přední desku nebo výklopné čelo.

U některých mrazniček mohou být čela a zásuvky vedeny jako oddělené díly. Vždy porovnejte katalogové číslo a fotografie původní součásti.

Nejedná se o spodní nízkou zásuvku

Odborné katalogy přiřazují díl 00703020 především k horní a prostřední pozici. Spodní zásuvka může mít jinou výšku, hloubku nebo tvar zadní stěny kvůli konstrukci mrazicího prostoru.

Průhledná barva ani podobná šířka neznamenají, že lze jednotlivé zásuvky mezi pozicemi zaměňovat.

Související díly

Na správný pohyb zásuvky navazují zejména:

• boční vodicí plochy uvnitř spotřebiče,
• police nebo dělicí plocha mezi zásuvkami,
• sousední horní, prostřední nebo spodní zásuvka,
• případné výklopné čelo horní mrazicí přihrádky,
• vnitřní obložení mrazicího prostoru.

Před objednáním zkontrolujte, zda poškození není také na navazující části spotřebiče.

Kontrola před objednáním

Vyhledejte typový štítek spotřebiče Siemens a ověřte úplné označení E-Nr.

Porovnejte zejména:

• úplné označení E-Nr.,
• výrobní index uvedený za lomítkem,
• katalogové přiřazení dílu 00703020,
• případné původní číslo 00448694,
• horní nebo prostřední umístění původní zásuvky,
• transparentní plastové provedení,
• orientační půdorys přibližně 39 × 37 cm,
• výšku přibližně 160 mm,
• tvar přední a zadní stěny,
• profil bočních a horních okrajů.

Zkrácený zápis 703020 označuje stejný díl jako úplné katalogové číslo 00703020. Nejde o samostatnou variantu.

Vložení zásuvky

Výměna zásuvky obvykle nevyžaduje použití nářadí ani zásah do chladicího systému.

Obecný postup může zahrnovat:

• vyjmutí zmrazených potravin z původní zásuvky,
• vysunutí zásuvky až k dorazu,
• mírné nadzvednutí podle konstrukce vedení,
• vyjmutí původní zásuvky ze spotřebiče,
• kontrolu a očištění vodicích ploch,
• porovnání nové a původní zásuvky,
• zasunutí nové zásuvky do správné pozice.

Pokud je zásuvka přimrzlá, neuvolňujte ji násilím. Postupujte podle návodu spotřebiče a nechte námrazu bezpečně povolit.

Kontrola po vložení

Po výměně ověřte:

• že zásuvka leží rovně,
• že se pohybuje plynule po celém vedení,
• že se nezachytává o sousední díly,
• že ji lze zcela zasunout,
• že nebrání uzavření dveří spotřebiče,
• že není nadměrně zatížena.

Pokud nová zásuvka nezapadne ani bez potravin, nepoužívejte nepřiměřenou sílu a znovu ověřte E-Nr. a výrobní index.

Bezpečné používání

• Zásuvku vysouvejte rovnoměrně pomocí přední části.
• Při úplném vyjmutí ji přidržujte oběma rukama.
• Nepřetěžujte ji nadměrným množstvím těžkých potravin.
• Nesedejte si na zásuvku ani ji nepoužívejte jako stupínek.
• Nepoužívejte prasklou zásuvku s ostrými hranami.
• Dveře nezavírejte, pokud zásuvka není zcela zasunutá.
• Námrazu neodstraňujte nožem ani jiným ostrým nástrojem.

Čištění a údržba

Zásuvku nechte před mytím přiměřeně ohřát. Silně vychlazený plast nevystavujte náhlému působení horké vody.

Pro čištění použijte měkkou houbičku, vlažnou vodu a jemný prostředek určený na nádobí. Nepoužívejte abrazivní prášky, kovové drátěnky, rozpouštědla ani ostré předměty.

Vhodnost mytí přesně této zásuvky v automatické myčce nádobí nebyla ve veřejných podkladech potvrzena. Doporučeno je proto šetrné ruční čištění.

Před vrácením do spotřebiče nechte zásuvku zcela vyschnout. Pravidelně odstraňujte námrazu a nečistoty také z vodicích ploch.

Kompatibilita

Díl 00703020 je podle ověřených katalogových seznamů určen pro vybrané spotřebiče značky Siemens.

Používá se u některých mrazniček, kombinovaných chladniček a chladniček s vnitřním mrazicím prostorem. Ve veřejných katalozích je uvedeno více desítek kompatibilních variant, jejich konstrukce se však může lišit podle výrobního indexu.

Kompatibilitu vždy potvrďte podle úplného označení E-Nr. a čísla za lomítkem. Samotný podobný vzhled, rozměry nebo základní označení modelové řady nejsou dostatečné.

Upozornění před objednáním

Díl 00703020 představuje 1 originální průhlednou plastovou zásuvku na zmrazené potraviny pro vybrané spotřebiče Siemens.

Odborné katalogy uvádějí orientační rozměry přibližně 390 × 370 × 160 mm až 395 × 365 × 160 mm. Rozměry proto používejte pouze jako pomocný kontrolní údaj.

Aktuální díl 00703020 nahrazuje starší katalogové číslo 00448694.

Nejedná se pouze o přední čelo, spodní nízkou zásuvku, výklopná dvířka ani kompletní sadu vnitřního vybavení.

Před objednáním vždy ověřte vhodnost podle úplného E-Nr. spotřebiče Siemens a polohy původní zásuvky. Díl neobjednávejte pouze podle přibližných rozměrů nebo transparentního provedení.
