Vrtule horkovzdušného ventilátoru do trouby

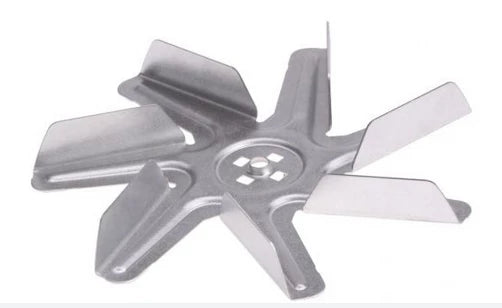

Originální vrtule horkovzdušného ventilátoru B/S/H/ 00650472 je určena pro vybrané trouby a sporáky Bosch, Siemens, Neff, Balay, Constructa a Profilo podle přesného modelového označení spotřebiče.

Kovové oběžné kolo se instaluje na hřídel motoru ventilátoru v zadní části pečicího prostoru. Při otáčení zajišťuje proudění horkého vzduchu uvnitř trouby a pomáhá rovnoměrně rozvádět teplo kolem připravovaných pokrmů.

Vrtule má vnější průměr 150 mm, celkovou výšku přibližně 18 mm a dodává se společně s upevňovací kloboukovou maticí. Díl nahrazuje starší katalogové číslo 00600434.

Hlavní vlastnosti

• Originální náhradní díl B/S/H/
• vrtule horkovzdušného ventilátoru trouby,
• určená pro vybrané trouby a sporáky,
• montáž na hřídel motoru ventilátoru,
• zajišťuje proudění vzduchu uvnitř pečicího prostoru,
• pomáhá rovnoměrně rozvádět horký vzduch,
• kovové provedení,
• stříbrná barva,
• vnější průměr 150 mm,
• celková výška přibližně 18 mm,
• součástí dodávky je upevňovací klobouková matice,
• nahrazuje starší katalogové číslo 00600434,
• dodává se jako jedna sada vrtule a upevňovací matice.

Funkce vrtule ventilátoru

Motor horkovzdušného ventilátoru je umístěn za zadní stěnou pečicího prostoru. Vrtule upevněná na jeho hřídeli se při zapnutí horkovzdušného režimu otáčí a vytváří proudění vzduchu kolem kruhového topného tělesa a uvnitř trouby.

Vrtule 00650472 pomáhá:

• nasávat a rozhánět vzduch v zadní části trouby,
• rozvádět ohřátý vzduch do celého pečicího prostoru,
• omezit výrazné rozdíly teplot mezi jednotlivými částmi trouby,
• podporovat rovnoměrnější pečení na více úrovních,
• odvádět teplo od kruhového topného tělesa,
• udržovat správnou cirkulaci vzduchu při horkovzdušném programu,
• zajistit správnou funkci sestavy ventilátoru trouby.

Montážní umístění

Vrtule se nachází v zadní části pečicího prostoru za vnitřním krytem ventilátoru.

Je upevněna mezi:

• hřídelí motoru horkovzdušného ventilátoru,
• upevňovací kloboukovou maticí.

Při montáži musí vrtule správně dosednout na hřídel motoru a být upevněna odpovídající maticí. Nesmí být nakloněná, deformovaná ani v kontaktu se zadním krytem, topným tělesem nebo jinou částí trouby.

Technická specifikace

• Výrobce: B/S/H/
• Katalogové číslo: 00650472
• Zkrácené označení: 650472
• Starší nahrazované číslo: 00600434
• Zkrácené starší označení: 600434
• Typ dílu: vrtule horkovzdušného ventilátoru
• Další označení: oběžné kolo ventilátoru, lopatkové kolo, ventilátorová vrtule
• Vnější průměr: 150 mm
• Celková výška: přibližně 18 mm
• Materiál: kov
• Barva: stříbrná
• Upevnění: na hřídel motoru pomocí kloboukové matice
• Součást balení: vrtule a upevňovací klobouková matice
• Umístění: zadní část pečicího prostoru
• Určení: vybrané trouby a sporáky
• Prodejní jednotka: 1 sada

Rozměry

• Vnější průměr: 150 mm
• Celková výška: přibližně 18 mm

Při porovnání s původním dílem zkontrolujte vedle vnějšího průměru také celkovou výšku, počet a sklon lopatek, tvar středového otvoru a způsob upevnění na hřídel motoru.

Vrtule podobného průměru mohou mít opačný sklon lopatek, jiný středový otvor, rozdílnou hloubku nasazení nebo odlišný způsob upevnění a nemusejí vytvářet správný směr proudění vzduchu.

Kdy vrtuli ventilátoru vyměnit?

Výměna může být vhodná zejména tehdy, když:

• je některá lopatka deformovaná nebo ohnutá,
• je vrtule prasklá nebo mechanicky poškozená,
• se vrtule při otáčení dotýká zadního krytu,
• ventilátor při provozu vibruje nebo vydává kovové zvuky,
• je poškozený středový otvor pro hřídel motoru,
• se vrtule na hřídeli protáčí nebo uvolňuje,
• je upevňovací matice poškozená nebo chybí,
• jsou lopatky silně zkorodované,
• došlo k deformaci vrtule působením vysoké teploty nebo mechanického nárazu,
• byl měněn motor ventilátoru a původní vrtule je poškozená,
• servisní kontrola potvrdila závadu oběžného kola ventilátoru.

Kontrola před objednáním

Před objednáním ověřte:

• úplné E-Nr. trouby nebo sporáku,
• výrobní index uvedený za lomítkem,
• katalogové přiřazení dílu 00650472,
• případné původní označení 00600434,
• vnější průměr původní vrtule,
• celkovou výšku původní vrtule,
• počet a směr zakřivení lopatek,
• tvar a rozměr středového otvoru,
• provedení hřídele motoru ventilátoru,
• směr a způsob upevnění kloboukové matice,
• stav motoru, hřídele a zadního krytu ventilátoru.

Doporučení k montáži

• Před opravou troubu vypněte a odpojte od elektrické sítě.
• Nechte spotřebič zcela vychladnout.
• Vyjměte rošty, plechy a další příslušenství z pečicího prostoru.
• Demontujte vnitřní zadní kryt ventilátoru.
• Před uvolněním si poznamenejte orientaci a směr lopatek původní vrtule.
• Při uvolňování matice ověřte správný směr závitu.
• Hřídel motoru přidržujte pouze vhodným způsobem, aby nedošlo k jejímu ohnutí.
• Původní vrtuli stahujte z hřídele rovně bez násilného páčení.
• Očistěte hřídel a dosedací plochu od mastnoty a připálených nečistot.
• Novou vrtuli nasaďte ve stejné orientaci jako původní díl.
• Namontujte dodanou upevňovací kloboukovou matici.
• Matici dotáhněte rovnoměrně bez nadměrné síly.
• Ručně ověřte, že se vrtule volně otáčí a nikde nedrhne.
• Namontujte zpět zadní kryt ventilátoru.
• Po sestavení proveďte krátkou kontrolu provozu bez vložených potravin.

Pokud je hřídel motoru ohnutá, motor má nadměrnou vůli nebo vrtule ani po správné montáži neběží rovnoměrně, doporučujeme opravu svěřit kvalifikovanému servisnímu technikovi.

Kompatibilita a značky

Vrtule 00650472 se podle katalogových přiřazení používá u vybraných trub a sporáků značek:

• Bosch
• Siemens
• Neff
• Balay
• Constructa
• Profilo

Kompatibilita a modelové řady

Díl se objevuje zejména u vybraných trub a sporáků následujících základních modelových rodin:

• Bosch HBA
• Bosch HBN
• Bosch HBR
• Bosch HEA
• Bosch HEB
• Bosch HGV
• Bosch HSV
• Siemens HB
• Siemens HR
• Balay 3HB
• Balay 3HE
• Balay 3HF
• Balay 3HT

V rámci stejné modelové řady mohou být podle výrobní generace, konstrukce motoru a provedení horkovzdušného systému použity různé vrtule ventilátoru.

Přesnou kompatibilitu proto vždy ověřte podle úplného E-Nr. trouby nebo sporáku včetně výrobního indexu za lomítkem.

Upozornění

Katalogové číslo 00650472 označuje jednu originální kovovou vrtuli horkovzdušného ventilátoru včetně upevňovací kloboukové matice.

Vrtule má vnější průměr 150 mm a celkovou výšku přibližně 18 mm.

Díl nahrazuje starší vrtuli s katalogovým číslem 00600434.

Nejedná se o kompletní motor ventilátoru, kruhové topné těleso ani zadní kryt ventilátoru.

Před objednáním vždy ověřte kompatibilitu podle úplného E-Nr. trouby nebo sporáku a porovnejte směr lopatek, středový otvor a způsob upevnění s původním dílem.
