Ohřevné těleso do pračky

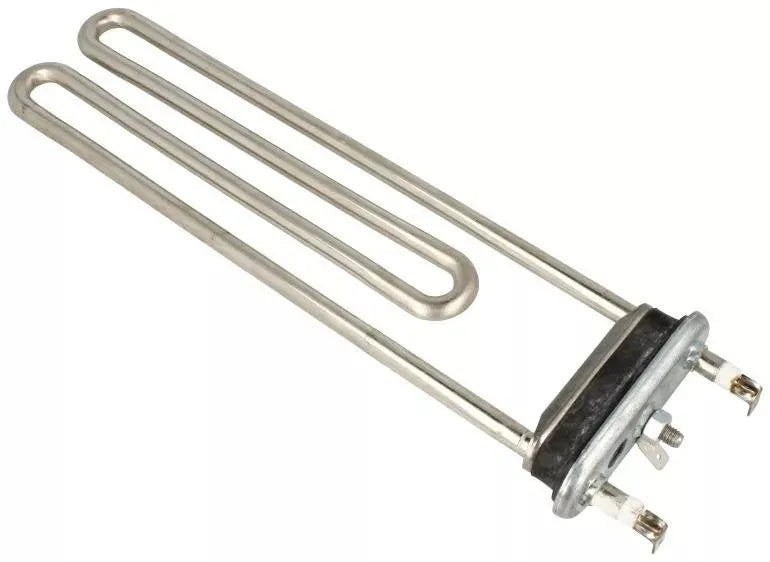

Originální topné těleso B/S/H/ 00647907 je určeno pro vybrané pračky a kombinované pračky se sušičkou Bosch a Siemens.

Těleso je instalováno ve spodní části prací vany, kde během pracího programu ohřívá vodu na teplotu stanovenou zvoleným programem. Má jmenovitý výkon 2 000 W při napětí 230 V.

Správně fungující topné těleso je důležité pro účinné praní, rozpouštění pracího prostředku a správný průběh teplotně řízených programů.

Hlavní vlastnosti

• Originální náhradní díl B/S/H/
• určeno pro vybrané pračky a pračky se sušičkou,
• jmenovitý výkon 2 000 W,
• provozní napětí 230 V,
• plošné zatížení topného povrchu 8,9 W/cm²,
• provedení podle požadavků VDE,
• integrovaná tepelná ochrana podle katalogového označení,
• ponorná délka přibližně 263 mm,
• kovové trubkové provedení pro přímý ohřev prací vody,
• dodává se jako jeden kompletní topný díl.

Funkce topného tělesa

Po napuštění vody aktivuje řídicí elektronika pračky topné těleso podle zvoleného programu. Elektrická energie se přemění na teplo, které je přes kovový plášť tělesa předáváno prací vodě.

Topné těleso pomáhá zajistit:

• ohřev vody na nastavenou teplotu,
• správnou účinnost pracího prostředku,
• odpovídající průběh programů pro bavlnu, syntetiku a hygienické praní,
• udržování teploty během příslušné části programu,
• správné vyhodnocování doby ohřevu řídicí elektronikou.

U kombinovaných praček se sušičkou slouží díl 00647907 k ohřevu vody během prací části programu. Nejde o vzduchové topení používané pro samotné sušení.

Technická specifikace

• Výrobce: B/S/H/
• Katalogové číslo: 00647907
• Zkrácené označení: 647907
• Typ dílu: ponorné topné těleso prací vody
• Jmenovitý výkon: 2 000 W
• Provozní napětí: 230 V
• Plošné zatížení: 8,9 W/cm²
• Bezpečnostní provedení: VDE s integrovanou tepelnou ochranou podle katalogového označení
• Celková délka: přibližně 290 mm
• Ponorná délka: přibližně 263 mm
• Celková šířka: přibližně 81 mm
• Celková výška: přibližně 36 mm
• Rozměr příruby: přibližně 81 × 27 mm
• Rozteč elektrických vývodů: přibližně 48 mm
• Materiál: kovové trubkové topné provedení
• Určení: pračky a kombinované pračky se sušičkou
• Prodejní jednotka: 1 kus

Rozměry topného tělesa

• Celková délka: 290 mm
• Délka zasahující do prací vany: 263 mm
• Maximální šířka: 81 mm
• Maximální výška: 36 mm
• Délka upevňovací příruby: 81 mm
• Šířka upevňovací příruby: 27 mm
• Vzdálenost elektrických kontaktů: 48 mm

Při porovnávání s původním dílem je nutné vedle rozměrů zkontrolovat také tvar topné smyčky, polohu elektrických kontaktů, provedení příruby a katalogové přiřazení ke konkrétnímu spotřebiči.

Plošné zatížení 8,9 W/cm²

Hodnota 8,9 W/cm² vyjadřuje výkon připadající na jednotku aktivního povrchu topného tělesa.

Tento parametr ovlivňuje zejména:

• rychlost předávání tepla do vody,
• provozní teplotu povrchu tělesa,
• konstrukci topné smyčky,
• spolupráci s prací vanou a řídicím systémem spotřebiče.

Topná tělesa s podobným výkonem, ale rozdílným tvarem nebo plošným zatížením, nemusejí být vzájemně zaměnitelná.

Integrovaná tepelná ochrana

Katalogové označení dílu uvádí provedení VDE s integrovanou tepelnou ochranou. Ta je součástí bezpečnostní konstrukce topného tělesa a pomáhá omezit následky nepřípustného tepelného zatížení.

Správný provoz celého systému však závisí také na:

• teplotním čidle spotřebiče,
• řídicí elektronice,
• správné hladině vody,
• funkci napouštěcího systému,
• správném elektrickém zapojení.

Možné výrobní označení

Na původním tělese se může podle výrobní série objevit označení výrobce nebo dodavatele, například:

• KAWAI
• AC 230 V / 2 000 W
• WM-A

Výrobní potisk se může mezi jednotlivými sériemi měnit. Pro objednání je rozhodující katalogové číslo B/S/H/ 00647907.

Kdy může být potřeba výměna?

Výměna topného tělesa může být vhodná zejména tehdy, když:

• pračka neohřívá vodu,
• prací program probíhá pouze se studenou vodou,
• program se během fáze ohřevu výrazně prodlužuje,
• prací prostředek se hůře rozpouští,
• spotřebič hlásí závadu topného systému,
• při zapnutí ohřevu vypadává jistič nebo proudový chránič,
• je na tělese viditelné poškození nebo výrazná koroze,
• odborné měření potvrdilo přerušený topný okruh,
• byl zjištěn nedostatečný izolační odpor vůči kostře spotřebiče.

Diagnostika topného systému

Neohřívání vody nemusí být vždy způsobeno samotným topným tělesem. Před výměnou je vhodné zkontrolovat také:

• teplotní čidlo NTC,
• elektrickou kabeláž a konektory,
• výkonové relé řídicího modulu,
• hladinový nebo tlakový systém,
• napouštění vody,
• chybové kódy uložené v elektronice.

Funkci topného tělesa lze ověřit měřením elektrického odporu a izolačního stavu. Přesné posouzení izolace vyžaduje vhodný měřicí přístroj a odbornou kvalifikaci.

Usazování vodního kamene

Topné těleso je během provozu v přímém kontaktu s vodou a pracím roztokem. V oblastech s tvrdou vodou se na jeho povrchu může postupně usazovat vodní kámen.

Silná vrstva usazenin může:

• zpomalovat přenos tepla,
• zvyšovat povrchovou teplotu tělesa,
• prodlužovat dobu ohřevu,
• zvyšovat spotřebu elektrické energie,
• zkracovat životnost topného prvku.

Pro omezení usazenin používejte správné dávkování pracího prostředku podle tvrdosti vody a pravidelně provádějte údržbu pračky podle doporučení výrobce.

Kompatibilita a značky

Topné těleso 00647907 se podle katalogových přiřazení používá u vybraných spotřebičů značek:

• Bosch
• Siemens

Kompatibilita a modelové řady

Díl se objevuje zejména u vybraných praček a praček se sušičkou následujících základních modelových rodin:

• Bosch WAP
• Bosch WAS
• Bosch WVH
• Bosch Avantixx
• Bosch Maxx
• Bosch HomeProfessional
• Siemens WM
• Siemens WD

V rámci stejné modelové řady mohou být použita topná tělesa s rozdílným výkonem, délkou, tvarem příruby nebo elektrickým zapojením.

Před objednáním proto vždy ověřte:

• úplné E-Nr. spotřebiče,
• výrobní index uvedený za lomítkem,
• katalogové přiřazení dílu 00647907,
• výkon původního tělesa 2 000 W,
• ponornou délku přibližně 263 mm,
• rozměr příruby a polohu elektrických kontaktů.

Doporučení k montáži

• Před opravou spotřebič úplně odpojte od elektrické sítě.
• Uzavřete přívod vody a vypusťte zbytkovou vodu z pračky.
• Před odpojením vodičů zaznamenejte jejich původní polohu.
• Zkontrolujte stav elektrických konektorů a kabeláže.
• Očistěte dosedací plochu v prací vaně.
• Topné těleso zasuňte do vnitřního vodicího držáku vany.
• Přírubu a těsnění usaďte rovnoměrně bez zkroucení.
• Upevnění dotahujte rovnoměrně a přiměřenou silou.
• Po montáži proveďte zkoušku těsnosti a funkce ohřevu.

Výměna vyžaduje práci na elektrické i vodní části spotřebiče. Montáž doporučujeme svěřit kvalifikovanému servisnímu technikovi.

Kontrola po montáži

Po instalaci zkontrolujte:

• pevné připojení všech elektrických kontaktů,
• správné usazení topného tělesa v prací vaně,
• těsnost upevňovací příruby,
• nepřítomnost vody pod spotřebičem,
• správný průběh napouštění a ohřevu,
• že nedochází k aktivaci elektrického jištění.

První zkoušku proveďte krátkým programem a během napouštění i ohřevu zkontrolujte prostor kolem příruby.

Upozornění

Katalogové číslo 00647907 označuje originální ponorné topné těleso B/S/H/ pro vybrané pračky a kombinované pračky se sušičkou.

Těleso má výkon 2 000 W, napětí 230 V a plošné zatížení 8,9 W/cm².

Celková délka je přibližně 290 mm, ponorná délka 263 mm a upevňovací příruba má rozměry přibližně 81 × 27 mm.

Před objednáním vždy ověřte kompatibilitu podle úplného E-Nr. pračky včetně výrobního indexu za lomítkem.

Výměnu elektrického topného tělesa doporučujeme svěřit kvalifikovanému servisnímu technikovi.
