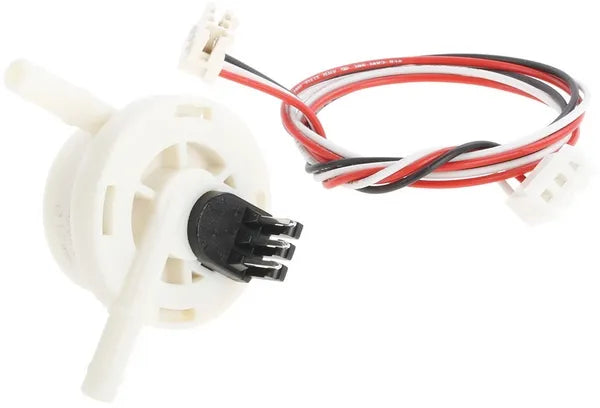

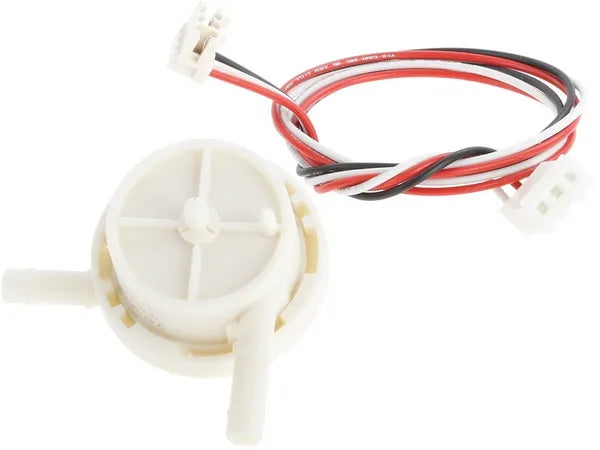

Průtokoměr vody do vestavného kávovaru Bosch / Siemens / Neff / Gaggenau 00634508 – kabel 40 cm

Originální průtokoměr vody s katalogovým číslem 00634508 je snímač určený pro vybrané vestavné automatické kávovary Bosch, Siemens, Neff a Gaggenau podle přesného modelového označení. Průtokoměr sleduje množství vody protékající hydraulickým systémem kávovaru a poskytuje spotřebiči informaci potřebnou pro správné dávkování vody při jednotlivých provozních funkcích. B/S/H/ označuje díl jako „Assembly Flowmeter IC6, F.M + wiring 40cm“ – tedy kompletní průtokoměr IC6 s připojovací kabeláží o délce 40 cm. Před objednáním je nutné ověřit vhodnost podle úplného E-Nr kávovaru včetně indexu za lomítkem.

K čemu slouží a kdy je potřeba výměna?

Průtokoměr 00634508 je součástí vodního okruhu automatického kávovaru. Při průtoku vody snímá její množství, takže řídicí systém spotřebiče může pracovat s informací o skutečném průtoku vody hydraulickou soustavou.

Správné měření průtoku je důležité při přípravě nápojů i dalších funkcích, při kterých kávovar přesně dávkuje vodu. Snímač pracuje společně s čerpadlem, hadicemi, ohřevem vody, ventily a elektronikou spotřebiče.

Výměna může být potřebná při elektrické nebo mechanické závadě průtokoměru, poškození jeho kabeláže nebo v situaci, kdy snímač neposkytuje správnou informaci o protékající vodě.

Porucha v oblasti měření průtoku se může projevit například nesprávným dávkováním vody, přerušením přípravy nápoje nebo problémem s průchodem vody spotřebičem. Stejné projevy však mohou způsobovat také zanesené nebo poškozené hadice, čerpadlo, ventily, vodní filtr, usazeniny v hydraulickém systému nebo elektronika. Před výměnou je proto vhodná odborná diagnostika.

Vlastnosti

• originální náhradní díl B/S/H/,
• katalogové číslo: 00634508,
• typ dílu: průtokoměr / snímač průtoku vody / flowmeter,
• originální označení výrobce: Assembly Flowmeter IC6,
• provedení: F.M + wiring 40 cm,
• součástí sestavy je připojovací kabeláž o délce 40 cm,
• určen pro vodní okruh automatického kávovaru,
• měří množství vody protékající spotřebičem,
• doložen pro vybrané vestavné automatické kávovary Bosch, Siemens, Neff a Gaggenau,
• balení výrobce obsahuje 1 kus.

Provedení a rozměry

Díl 00634508 je kompletní sestava průtokoměru IC6 s elektrickým připojením a připojovací kabeláží. B/S/H/ v oficiální specifikaci potvrzuje délku kabeláže 40 cm.

Odborné katalogy originálních náhradních dílů shodně uvádějí bílé plastové těleso o rozměrech přibližně 57 × 57 × 44 mm a hmotnost přibližně 27 g. Tyto rozměry se vztahují k vlastnímu tělesu průtokoměru; délka připojovací kabeláže je samostatně výrobcem uváděna jako 40 cm.

Průtokoměr je zapojen přímo do hydraulické a elektrické soustavy kávovaru. Správná náhrada proto musí odpovídat nejen rozměrově, ale také konstrukcí vodních přípojek, elektrickým připojením a způsobem komunikace s elektronikou konkrétního spotřebiče.

Rozhodující je katalogové číslo 00634508 a kompatibilita podle E-Nr spotřebiče. Vzhledově podobný průtokoměr není automaticky vhodnou náhradou.

Související díly

Průtokoměr funkčně souvisí s celým hydraulickým okruhem automatického kávovaru. V servisních rozkresech kompatibilních spotřebičů se v jeho bezprostřední funkční skupině nachází zejména vodní čerpadlo, tlumič pulzací, silikonové hadice, průtokový ohřívač vody, spojovací prvky a těsnění.

V servisní dokumentaci systému IC6 je průtokoměr 00634508 veden společně například s tlumičem pulzací, hadicí vedoucí k expanzní části a průtokovým ohřívačem. Jednotlivé související součásti však mají vlastní katalogová čísla a nelze je určit pouze podle čísla průtokoměru.

Pokud kávovar vykazuje problém s průtokem vody, je proto vhodné před objednáním nového senzoru zkontrolovat také průchodnost hadic, funkci čerpadla, těsnost spojů a stav ostatních částí vodního okruhu.

Doporučení k používání a údržbě

Průtokoměr je vnitřní servisní součást kávovaru a při běžném provozu nevyžaduje přímou uživatelskou údržbu. Pro jeho správnou funkci je však důležité udržovat celý vodní systém spotřebiče podle pokynů výrobce.

Pravidelně provádějte odvápnění a další předepsané čisticí programy. Usazeniny vodního kamene nebo nečistoty ve vodním okruhu mohou omezovat průtok vody a způsobit projevy podobné vadnému průtokoměru.

Při diagnostice průtokoměru je vhodné současně zkontrolovat elektrický konektor a kabeláž. B/S/H/ dodává díl 00634508 jako sestavu s připojovacím vedením o délce 40 cm.

Protože výměna vyžaduje otevření spotřebiče a zásah do hydraulické i elektrické soustavy, doporučujeme opravu svěřit odborně způsobilé osobě.

Kompatibilita a značky

Díl 00634508 je doložen pro vybrané vestavné automatické kávovary Bosch, Siemens, Neff a Gaggenau.

V servisních podkladech se objevuje u konstrukční platformy IC6 používané v několika produktových řadách vestavných automatických kávovarů B/S/H/. Jednotlivé značky však používají různé výrobní generace a servisní varianty.

Stejně vypadající vestavné kávovary mohou mít podle výrobního období a konkrétního provedení odlišný vodní okruh nebo jinou verzi průtokového snímače. Není proto vhodné vybírat díl pouze podle značky, vzhledu kávovaru nebo obchodního názvu produktové řady.

Vhodnost průtokoměru 00634508 vždy ověřte podle úplného E-Nr kávovaru včetně výrobního indexu za lomítkem.

Upozornění

Před objednáním ověřte katalogové číslo 00634508 podle přesného E-Nr spotřebiče.

Díl 00634508 je kompletní průtokoměr IC6 s připojovací kabeláží o délce 40 cm. Nejde pouze o samostatný kabel ani o vodní spojku.

Při poruše průtoku vody nevyměňujte průtokoměr automaticky bez kontroly ostatních částí vodního systému. Podobné projevy mohou vzniknout při omezeném průtoku, závadě čerpadla, zanesení vodního okruhu nebo problému s elektronikou.

Před demontáží musí být kávovar bezpečně odpojen od elektrické sítě. Při zásahu do vodního okruhu je nutné po montáži současně ověřit správné připojení a těsnost všech rozpojených spojů.
