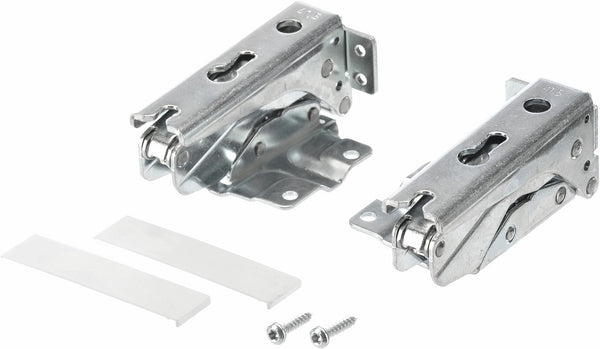

00481147 Hinges for refrigerator

Sada 2 ks plochých pántov dverí chladničky a mrazničky

Táto sada dvoch plochých pántov dverí chladničky alebo mrazničky je originálny náhradný diel B/S/H/ s kódom 00481147. Je určená pre vybrané chladničky, mrazničky a kombinované chladničky podľa presného katalogového zaradenia výrobcu a úplného modelového označenia E-Nr.

Sada tvorí horný a spodný záves dverí spotrebiča. Pánty nesú dvere, umožňujú ich otváranie a zatváranie a udržiavajú ich v správnej polohe voči skrini spotrebiča a obvodovému tesneniu.

Balenie obsahuje dva zrkadlovo odlišné pánty. Jeden pánt je podľa orientácie dverí určený pre polohu vľavo dole alebo vpravo hore, druhý pre polohu vľavo hore alebo vpravo dole.

Oficiálny katalóg uvádza ako obsah opravnej sady 2 pánty, 2 montážne skrutky a 2 krytky. Presný obsah konkrétneho dodaného balenia odporúčame pred montážou skontrolovať.

Aktuálna sada 00481147 nahrádza staršie originálne diely 00492680, 00265843, 00265841, 00265273 a 00265272.

Na čo slúžia pánty?

Pánty vytvárajú pohyblivé spojenie medzi dverami a skriňou chladničského spotrebiča. Musia súčasne niesť hmotnosť dverí, umožniť ich plynulý pohyb a zachovať správnu polohu dverí po celom obvode.

Správne fungujúce závesy pomáhajú:

• udržiavať dvere v správnej výške,
• zaistiť plynulé otváranie a zatváranie,
• udržať rovnomernú medzeru medzi dverami a skriňou spotrebiča,
• umožniť správne dosadnutie magnetického tesnenia,
• obmedziť nežiaduci pokles alebo vychýlenie dverí,
• udržať dvere stabilné pri manipulácii s ich vnútornými priehradkami.

Ak sú závesy opotrebované alebo zdeformované, dvere môžu byť zvlhnuté, môžu sa ťažko zatvárať alebo nemusia rovnomerne dosadať na tesnenie.

Kedy je potrebná výmena?

Výměna sady môže byť potrebná najmä v nasledujúcich prípadoch:

• Dvere sú viditeľne zvesené.
• Horná a spodná medzera okolo dverí nie je rovnomerná.
• Dvere pri otváraní drhnú o skriňu spotrebiča alebo okolný nábytok.
• Dvere je potrebné pri zatváraní nadvihovať.
• Pánt má nadmernú vôľu.
• Pri pohybe dverí sa ozýva praskanie, cvaknutie alebo škrípanie.
• Časť závesu je prasknutá, ohnutá alebo mechanicky poškodená.
• Montážny otvor alebo čap závesu je opotrebovaný.
• Dvere nedržia v správnej polohe.
• Obvodové tesnenie nedolieha rovnomerne, aj keď nie je zdeformované.
• Pôvodný pánt bol poškodený pri zmene smeru otvárania dverí.
• Niektorý zo starších dielov 00492680, 00265843, 00265841, 00265273 alebo 00265272 má byť nahradený aktuálnou sadou.

Nesprávne dosadnutie dverí nemusí byť spôsobené iba pántmi. Pred objednaním skontrolujte aj upevnenie spotrebiča, vyrovnanie skrine, stav dverí, montážne body a obvodové tesnenie.

Vlastnosti a obsah sady

• Katalogové číslo BSH: 00481147
• Skrátené označenie: 481147
• Výrobca: B/S/H/
• Typ dielu: opravná sada plochých dverných pántov
• Určenie: vybrané chladničky, mrazničky a kombinované chladničky
• Počet pántov: 2 ks
• Orientácia prvého pántu: vľavo dole / vpravo hore
• Orientácia druhého pántu: vľavo hore / vpravo dole
• Ďalšie diely uvádzané v balení: 2 skrutky a 2 krytky
• Nahradené diely: 00492680, 00265843, 00265841, 00265273 a 00265272

Výrobca v technických údajoch spomína fixačnú skrutku 00627514 a súvisiaci obmedzovací čap 173630. Čap nie je vo všetkých oficiálnych katalógoch uvedený ako súčasť dodávanej sady.

Presné rozmery, materiálové zloženie a nosnosť pántov nie sú vo verejne dostupných oficiálnych údajoch podrobne špecifikované.

Dva zrkadlovo odlišné pánty

Sada neobsahuje dva úplne totožné závesy. Každý pánt má určenú orientáciu podľa toho, či sa nachádza hore alebo dole a na ktorej strane sú dvere zavesené.

• Jeden pánt je možné použiť v polohe vľavo dole alebo vpravo hore.
• Druhý pánt je možné použiť v polohe vľavo hore alebo vpravo dole.

Pri montáži je preto potrebné jednotlivé diely správne rozlíšiť. Nesprávne zvolený pánt nemusí zodpovedať montážnym otvorom alebo pracovnému smeru pohybu dverí.

Možnosť použitia na ľavej i pravej strane neznamená univerzálnu kompatibilitu so všetkými chladničkami. Sada musí byť vždy schválená pre konkrétnu E-Nr. spotrebiča.

Prečo sa odporúča meniť oba pánty?

Horný a spodný záves pracujú spoločne a sú zaťažované pri každom otvorení dverí. Ak je jeden pánt výrazne opotrebovaný, druhý môže byť rovnako unavený, aj keď zatiaľ nevykazuje viditeľné poškodenie.

Výměna oboch pántov súčasne pomáha:

• obnoviť rovnomerné vedenie dverí,
• obmedziť rozdielnu vôľu medzi horným a spodným závesom,
• uľahčiť presné nastavenie dverí,
• zabrániť tomu, aby nový pánt prebral zaťaženie opotrebovaného protikusu,
• znižiť pravdepodobnosť ďalšej opravy v krátkom čase.

Vplyv pántov na tesnenie dverí

Obvodové magnetické tesnenie môže správne fungovať iba vtedy, keď sú dvere voči skrini spotrebiča správne vyrovnané.

Opotrebované alebo zdeformované pánty môžu spôsobiť:

• väčšiu medzeru v niektorom rohu dverí,
• nerovnomerné stlačenie tesnenia,
• unikanie studeného vzduchu,
• zvýšenú tvorbu námrazy alebo kondenzácie,
• dlhší chod chladacieho systému.

Ak dvere po výmene pántov stále netesnia, skontrolujte stav tesnenia, rovnosť dverí, vyrovnanie spotrebiča a prípadné poškodenie montážnych bodov.

Nejedná sa o pánt nábytkových dverí

Diel 00481147 je záves dverí samotného chladacieho spotrebiča. Nemožno ho automaticky zamieňať za bežný nábytkový pánt používaný na kuchynskej skrinke.

Pri vstavaných spotrebičoch môžu byť súčasne použité ďalšie prvky, napríklad:

• pánty nábytkového čela,
• kĺzavé spojovacie lišty,
• držiaky pevne spojeného nábytkového čela,
• montážne uholníky a krytky,
• upevňovacie prvky spotrebiča v skrini.

Tieto časti majú vlastné katalogové čísla a nie sú automaticky súčasťou sady 00481147.

Nahradené originálne diely

Sada 00481147 nahrádza nasledujúce staršie originálne čísla:

• 00492680
• 00265843
• 00265841
• 00265273
• 00265272

Staršie číslo môže byť uvedené v servisnom rozkrese, na pôvodnom balení alebo na doklade z predchádzajúcej opravy. Aktuálna sada sa môže od staršieho prevedenia mierne líšiť vzhľadom alebo niektorými konštrukčnými detailmi.

Kontrola pred objednaním

Pred objednaním overte úplné označenie spotrebiča na typovom štítku a skontrolujte katalogové zaradenie sady.

Porovnajte najmä:

• tvar pôvodných pántov,
• orientáciu horného a spodného závesu,
• počet a polohu montážnych otvorov,
• vyhotovenie pohyblivých ramien,
• umiestnenie čapov a dorazov,
• spôsob upevnenia k dverám a skrini spotrebiča,
• prípadné staršie katalogové číslo.

Číslo vyrazené priamo na kovovej časti nemusí byť objednávacím číslom kompletnej sady. Môže označovať výrobcu mechanizmu alebo iba jednu konštrukčnú súčasť.

Odporúčania k montáži

Dvere chladničky alebo mrazničky môžu byť ťažké, najmä ak obsahujú police a uložené potraviny. Pred demontážou ich vyprázdnite a bezpečne podoprite.

Pri výmene odporúčame:

• odpojiť spotrebič od elektrickej siete,
• vybrať potraviny a dverné priehradky,
• zaistiť dvere proti pádu,
• uvoľňovať montážne prvky postupne,
• porovnať nový horný a spodný pánt s pôvodnými dielmi,
• skontrolovať montážne otvory v dverách a skrini,
• použiť zodpovedajúce skrutky a krytky,
• utiahnuť skrutky rovnomerne,
• pred konečným dotiahnutím dvere presne vyrovnať.

Dvere počas demontáže nenechávajte visieť iba na jednom pánte. Mohlo by dôjsť k deformácii zostávajúceho závesu alebo poškodeniu montážnych bodov.

Pánty neupravujte vŕtaním, brúsením ani ohýbaním. Ak montážne otvory neodpovedajú, znovu overte kompatibilitu.

Kontrola po montáži

Po výmene niekoľkokrát pomaly otvorte a zatvorte prázdne dvere.

Skontrolujte:

• plynulý chod oboch pántov,
• rovnomernú medzeru okolo dverí,
• správnu výšku dverí,
• úplné dosadnutie tesnenia po celom obvode,
• že dvere nedrhnú o skriňu alebo okolný nábytok,
• pevné dotiahnutie montážnych prvkov,
• správne nasadenie krytiek.

Až po kontrole dverí vráťte do priehradiek potraviny. Zaťaženie rozložte rovnomerne a overte, že dvere zostávajú správne vyrovnané aj po naplnení.

Kompatibilita

Diel 00481147 je určený pre vybrané chladničky, mrazničky a kombinované chladničky podľa presného katalogového zaradenia výrobcu.

Žiadne konkrétne kompatibilné spotrebiče ani modelové rady tu nie sú vypísané.

Vzhľadovo podobné pánty môžu mať odlišnú geometriu ramien, rozteč montážnych otvorov, pracovný uhol alebo prevedenie čapu.

Rozdiely môžu existovať aj medzi jednotlivými výrobnými indexmi toho istého základného označenia spotrebiča.

Kompatibilitu je nutné vždy overiť podľa úplného modelového označenia E-Nr. a výrobného indexu uvedeného za lomkou.

Upozornenie pred objednaním

Pred objednaním si, prosím, overte kompatibilitu sady podľa presného modelového označenia E-Nr. vašej chladničky alebo mrazničky. Rozhodujúci je aj výrobný index uvedený za lomkou.

Diel 00481147 predstavuje jednu originálnu opravnú sadu B/S/H/ obsahujúcu dva zrkadlovo odlišné ploché pánty.

Jeden pánt je určený pre polohu vľavo dole alebo vpravo hore a druhý pre polohu vľavo hore alebo vpravo dole.

Oficiálny katalóg uvádza v balení aj 2 montážne skrutky a 2 krytky.

Aktuálna sada nahrádza staršie originálne čísla 00492680, 00265843, 00265841, 00265273 a 00265272.

Nejedná sa automaticky o nábytkové pánty, kĺzavé lišty nábytkového čela ani kompletnú inštalačnú sadu vstavaného spotrebiča.

Pánty neobjednávajte iba podľa fotografie, kovového označenia alebo približných rozmerov.

Rozhodujúce je vždy katalogové zaradenie dielu 00481147 ku kompletnému označeniu spotrebiča uvedenému na jeho typovom štítku.
