Teplotné čidlo PTC PT500 do rúry

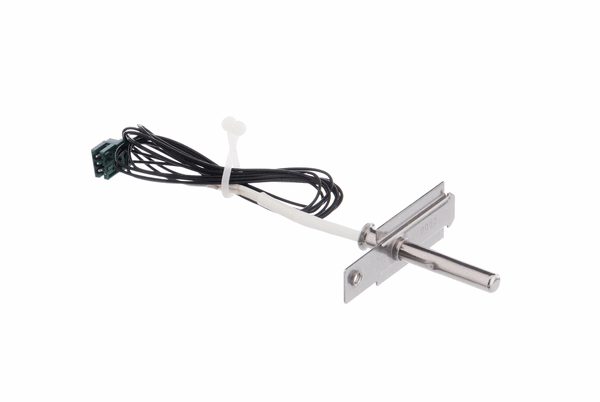

Toto teplotné čidlo PTC PT500 do rúry je originálny náhradný diel B/S/H/ s kódom 00423842. Je určené pre vybrané rúry a sporáky podľa presného katalogického zaradenia výrobcu a úplného modelového označenia E-Nr.

Čidlo sníma teplotu vo vnútri pečiaceho priestoru a odovzdáva zodpovedajúci elektrický signál riadiacej elektronike spotrebiča. Elektronika podľa nameranej hodnoty riadi zapínanie a vypínanie vykurovacích telies a udržiava teplotu zodpovedajúcu nastavenému programu.

Výrobca označuje tento diel ako kompletné PTC snímač PT500. Sestava zahŕňa kovovú teplotnú sondu, montážnu časť a pripojovacie vedenie zakončené príslušným elektrickým konektorom.

Aktuálny diel 00423842 nahrádza staršie originálne čísla 10007647, 00428065 a 00420838.

Balenie obsahuje 1 kompletné teplotné čidlo. Riadiaca elektronika, termostat, vykurovacie telesá, montážne skrutky a ďalšie samostatne vedené súčasti rúry nie sú automaticky súčasťou dodávky.

Na čo slúži a kedy môže byť potrebná výmena?

Teplotné čidlo je súčasťou regulačného systému rúry. Jeho elektrická hodnota sa mení podľa aktuálnej teploty a riadiaca elektronika tento údaj používa na vyhodnocovanie prevádzkohodnoty pečiaceho priestoru.

Správne fungujúce čidlo pomáha:

• sledovať teplotu vo vnútri pečiaceho priestoru,
• udržiavať nastavenú prevádzkovú teplotu,
• riadiť cyklické zapínanie vykurovacích telies,
• vyhodnocovať priebeh ohrievania a chladenia,
• chrániť spotrebič pri zistení neobvyklej teplotnej hodnoty,
• odovzdávať riadiacej elektronike údaje potrebné pre jednotlivé programy.

Výměna môže byť potrebná najmä vtedy, keď odborná diagnostika potvrdí poruchu čidla alebo jeho pripojenia. Možné prejavy závady môžu zahŕňať:

• Rúra nedosahuje nastavenú teplotu.
• Teplota je výrazne vyššia alebo nižšia než nastavená hodnota.
• Ohrievanie sa predčasne vypína.
• Vykurovacie telesá zostávajú zopnuté neobvykle dlho.
• Teplota počas pečenia výrazne kolíše.
• Spotrebič zobrazí chybové hlásenie súvisiace s teplotným obvodom.
• Rúra sa po spustení programu vypne alebo prejde do poruchového stavu.
• Pripojovacie vedenie čidla je prerušené, pripichnuté alebo tepelne poškodené.
• Konektor je uvoľnený, zoxidovaný alebo mechanicky poškodený.
• Kovová sonda je ohnutá alebo inak zdeformovaná.
• Starší diel 10007647, 00428065 alebo 00420838 má byť nahradený aktuálnym čidlom 00423842.

Uvedené prejavy samy osebe nepotvrdzujú závadu teplotného čidla. Podobné správanie môže spôsobiť aj poškodené vykurovacie teleso, relé, riadiaci modul, kabeláž, bezpečnostný termostat, chladiaci ventilátor alebo nesprávne nastavenie spotrebiča.

Vlastnosti a výhody

Tento originálny náhradný diel B/S/H/ je určený pre zodpovedajúci merací a regulačný systém vybraných rúr. U katalogovo kompatibilného spotrebiča:

• sníma teplotu v pečiacom priestore,
• pracuje ako PTC teplotný snímač typu PT500,
• odovzdáva teplotný údaj riadiacej elektronike,
• obsahuje kovovú sondu a pripojovacie vedenie,
• zodpovedá určeným montážnym bodom spotrebiča,
• má konektor určený pre príslušné elektrické zapojenie,
• nahrádza niekoľko starších originálnych prevedení,
• dodáva sa ako 1 kompletné teplotné čidlo.

Vyhotovenie, rozmery a obsah balenia

Diel 00423842 možno označiť ako teplotné čidlo rúry, teplotná sonda, PTC snímač, PT500 čidlo, Temperaturfühler alebo snímač teploty rúry.

• Katalogové číslo BSH: 00423842
• Skrátené označenie: 423842
• Výrobca: B/S/H/
• Typ dielu: teplotné čidlo pečiaceho priestoru
• Princíp: PTC
• Označenie výrobcu: PT500 KOMPL.
• Šírka montážnej časti: približne 58 mm
• Hĺbka montážnej časti: približne 33 mm
• Priemer sondy: približne 6 mm
• Nahradené diely: 10007647, 00428065 a 00420838
• Obsah balenia: 1 kompletné čidlo s pripojovacím vedením

Rozmery pochádzajú z odborných katalógov a sú orientačné. V verejných oficiálnych údajoch nebola jednoznačne potvrdená celková dĺžka sondy, dĺžka kábla ani materiálové zloženie jednotlivých častí.

Pre kompatibilitu nie je rozhodujúci iba priemer kovovej sondy. Dôležitá je aj elektrická charakteristika, dĺžka a poloha montážnej časti, prevedenie konektora a softvérové vyhodnotenie riadiacou elektronikou.

Čo znamená PTC snímač PT500?

PTC je teplotne závislý odporový snímač, ktorého elektrický odpor sa so zvyšujúcou sa teplotou mení. Riadiaca elektronika túto zmenu vyhodnocuje a prevádza ju na informáciu o teplote pečiaceho priestoru.

Označenie PT500 vyjadruje konkrétnu charakteristiku snímacieho prvku. Čidlo preto nemožno nahradiť ľubovoľnou teplotnou sondou so rovnakým tvarom alebo konektorom.

Nevhodné čidlo môže riadiacej elektronike odovzdávať nesprávne hodnoty, hoci ho možno mechanicky namontovať. Výsledkom môže byť chybná regulácia, chybové hlásenie alebo nebezpečné prehriatie spotrebiča.

Umiestnenie v rúre

Kovová snímacia časť býva umiestnená vo vnútri pečiaceho priestoru tak, aby reagovala na jeho teplotu. Montážna časť upevňuje sondu k stene rúry a pripojovacie vedenie pokračuje za vnútorný plášť spotrebiča k elektrickému konektoru.

Presné umiestnenie sa môže podľa konštrukcie rúry líšiť. Pri kontrole je potrebné overiť:

• polohu sondy v pečiacom priestore,
• spôsob upevnenia montážnej príruby,
• vedenie kábla za izoláciou alebo krytom,
• polohu konektora,
• ochranu kábla pred kontaktom s horúcimi alebo pohyblivými časťami.

Kábel musí po montáži viesť rovnakou bezpečnou trasou ako pôvodné vedenie. Nesmie byť pripichnutý medzi plechy ani uložený priamo na vykurovacom telese.

Nahradené originálne diely

Aktuálne teplotné čidlo 00423842 nahrádza podľa oficiálnych katalógov nasledujúce originálne čísla:

• 10007647
• 00428065
• 00420838

Staršie číslo môže byť uvedené v servisnom výkrese, na pôvodnom obale, na servisnom doklade alebo v historickej dokumentácii spotrebiča.

Nové čidlo sa môže oproti pôvodnému prevedeniu líšiť niektorými konštrukčnými detailmi, dĺžkou jednotlivých úsekov vedenia alebo vzhľadom konektora. Rozhodujúce je oficiálne potvrdenie náhrady pre úplné E-Nr. konkrétneho spotrebiča.

Nejedná sa o mechanický termostat

Diel 00423842 je elektronicky vyhodnocované odporové čidlo. Nie je mechanickým regulačným termostatom s otočnou osou, kontaktmi a kapilárou.

Mechanický termostat môže priamo spínať elektrický obvod podľa nastavenej teploty. PTC čidlo naopak odovzdáva meranú hodnotu riadiacej elektronike, ktorá následne rozhoduje o riadení ohrievania.

Oba diely nemožno zamieňať, aj keď môžu byť v predajných katalógoch zaradené v tej istej všeobecnej kategórii teplotných prvkov.

Nejedná sa o tepelnú poistku

Teplotné čidlo nesmie byť zamenené za tepelnú poistku alebo bezpečnostný obmedzovač teploty.

Tepelná poistka alebo obmedzovač:

• má inú elektrickú funkciu,
• môže pri prekročení určitej teploty prerušiť napájanie,
• býva umiestnený v inej časti spotrebiča,
• má vlastné katalogové číslo a elektrické parametre.

Porucha bezpečnostného prvku môže spôsobiť podobné prejavy ako závada teplotného čidla, napríklad úplné prerušenie ohrievania.

Diagnostika pred objednaním

Pred výmenou čidla je vhodné odborne preveriť celý teplotný obvod.

Kontrola môže zahŕňať:

• prehliadku kovovej sondy a montážneho uchytenia,
• kontrolu pripojovacieho kábla po celej dostupnej dĺžke,
• kontrolu konektora a kontaktov,
• meranie elektrickej hodnoty čidla podľa servisnej dokumentácie,
• kontrolu zmeny hodnoty pri zmene teploty,
• kontrolu káblového spojenia k riadiacemu modulu,
• overenie vykurovacích telies a spínacích relé,
• porovnanie skutočnej teploty rúry s údajom vyhodnocovaným spotrebičom.

Presné očakávané hodnoty pri jednotlivých teplotách je potrebné prevziať zo servisnej dokumentácie daného spotrebiča. Nemožno používať univerzálnu hodnotu iného typu snímača.

Kontrola pred objednaním

Pred objednaním skontrolujte úplné modelové označenie rúry a porovnajte pôvodné čidlo s dostupným produktovým vyobrazením.

Overte najmä:

• úplné označenie E-Nr.,
• výrobný index uvedený za lomítkom,
• katalogové číslo pôvodného dielu,
• tvar montážnej príruby,
• počet a polohu upevňovacích otvorov,
• priemer a dĺžku kovovej sondy,
• prevedenie elektrického konektora,
• dĺžku a vedenie pripojovacieho kábla.

Číslo vytlačené na konektore alebo kábli nemusí byť objednávacím číslom kompletného čidla. Môže označovať len výrobcu konektora, káblový zväzok alebo interný konštrukčný diel.

Odporúčania k výmene

Výmena teplotného čidla si vyžaduje prácu vo vnútri elektrického spotrebiča a mala by byť vykonaná odborne spôsobilou osobou.

Pred začatím opravy musí byť rúra odpojená od elektrickej siete na všetkých póloch. Iba vypnutie ovládacím tlačidlom nestačí.

Pri odbornej výmene je vhodné:

• nechať spotrebič úplne vychladnúť,
• uvoľniť montážne prvky bez deformácie vnútorného plášťa,
• odpájať konektor za jeho telo, nie ťahom za vodiče,
• skontrolovať stav elektrických kontaktov,
• viesť nový kábel rovnakou trasou ako pôvodný,
• zabrániť kontaktu kábla s vykurovacími telesami a ostrými hranami,
• upevniť sondu rovno a bez mechanického napätia,
• skontrolovať ochranné kryty a tepelnú izoláciu.

Sondu neohýbajte, nezkracujte ani neupravujte. Pripojovací kábel nepredlžujte bežnými svorkami alebo vodičmi neoverenými pre danú teplotu a elektrické zaťaženie.

Kontrola po montáži

Po výmene musí byť vykonaná kontrola elektrickej bezpečnosti a funkcie spotrebiča.

Kontrola môže zahŕňať:

• overenie správneho zapojenia konektora,
• kontrolu bezpečného vedenia kábla,
• kontrolu upevnenia sondy,
• spustenie skúšobného ohrievania,
• sledovanie rastu a stabilizácie teploty,
• kontrolu prípadných chybových hlásení,
• overenie vypínania a opätovného zapínania vykurovacích telies,
• porovnanie prevádzkového správania s pokynmi výrobcu.

Ak sa pôvodná závada po výmene nezmení, spotrebič ďalej nepoužívajte. Je potrebné preveriť riadiaci modul, kabeláž a ostatné časti regulačného systému.

Kompatibilita

Diel 00423842 je určený pre vybrané rúry a sporáky podľa presného katalogického zaradenia výrobcu.

Žiadne konkrétne kompatibilné spotrebiče ani modelové rady tu nie sú vypísané.

Podobné teplotné čidla môžu mať rovnaký priemer sondy a podobný konektor, ale odlišnú odporovú charakteristiku, dĺžku vedenia alebo montážne vyhotovenie.

Rozdiely môžu existovať aj medzi jednotlivými výrobnými indexmi toho istého základného označenia rúry.

Kompatibilitu je vždy potrebné overiť podľa úplného modelového označenia E-Nr. a výrobného indexu uvedeného za lomítkom.

Upozornenie pred objednaním

Pred objednaním si prosím overte kompatibilitu čidla podľa presného modelového označenia E-Nr. vašej rúry alebo sporáka. Rozhodujúci je tiež výrobný index uvedený za lomítkom.

Diel 00423842 predstavuje 1 kompletné originálne teplotné čidlo PTC PT500 B/S/H/.

Sestava obsahuje kovovú snímaciu sondu, montážnu časť a pripojovacie vedenie s konektorom.

Odborné katalógy uvádzajú rozmery montážnej časti približne 58 × 33 mm a priemer sondy približne 6 mm.

Aktuálny diel nahrádza staršie originálne čísla 10007647, 00428065 a 00420838.

Nejde o mechanický termostat, tepelnú poistku ani univerzálnu teplotnú sondu.

Vo verejných oficiálnych údajoch nebola jednoznačne potvrdená celková dĺžka sondy, dĺžka kábla ani kompletné materiálové zloženie.

Pred výmenou je nutné odborne diagnostikovať čidlo, kabeláž, vykurovacie telesá a riadiacu elektroniku.

Diel neobjednávajte iba podľa fotografie, priemeru sondy alebo tvaru konektora.

Rozhodujúce je vždy katalogické zaradenie dielu 00423842 k úplnému označeniu spotrebiča uvedenému na jeho typovom štítku.
